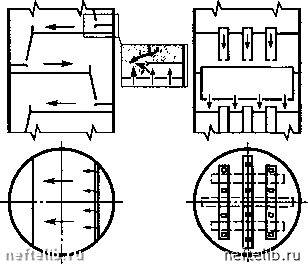

Рис. VII-2. Различные схемы организации движения потока жидкости на тарелках с переливными устройствами:

а - однопоточная; б - двухпоточная; в - четырехпоточная; г - каскадная; д - с переливными трубами; е - с кольцевым движением жидкости на тарелке; ж - тарелка NYE фирмы "Glitsch"; з - многосливная тарелка фирмы "Union Carbide Соф."; и - с двумя зонами контакта фаз

У тарелок со специальными переточными устройствами жидкость перетекает с тарелки на тарелку отдельно от потока пара через специальные каналы (рис. VII-2). В зависимости от нагрузки по жидкости и технологического назначения колонны переток жидкости может осуществляться





одним, двумя и более потоками (рис. VII-2, а -в). При применении тарелок с большим числом потоков следует учитывать, что при этом уменьшается длина пути жидкости на тарелке и, как следствие, снижается эффективность массопередачи. Колонна разбивается на несколько самостоятельных отсеков, что препятствует перераспределению пара по сечению аппарата в целом и ухудшает равномерность работы тарелок.

В пределах полотна тарелки течение жидкой фазы можно направить по горизонтальной поверхности или по слегка наклонной в сторону слива как в одном уровне, так и каскадом (рис. VII-2, г). Применение каскадных тарелок позволяет уменьшить значение градиента уровня жидкости Д, что обеспечивает в колоннах большого диаметра более эффективную работу тарелок. Однако в этом случае увеличивается расстояние между тарелками и усложняется конструкция полотна.

При низких значениях нагрузки по жидкости обычно используют переливные трубы (рис. VII-2, д) или специальные конструкции переливов с кольцевым движением жидкости на тарелке (рис. VII-2, е). В последнем случае корпус аппарата и полотно тарелки разделяются вертикальной перегородкой на две части, что позволяет вдвое уменьшить длину сливной перегородки и увеличить нагрузку по жидкости на единицу длины сливной перегородки.

Стремление увеличить производительность колонны по паровой фазе привело к разработке переливных устройств (рис. VII-2, ж), оснащенных в месте ввода жидкости на тарелку дополнительной горизонтальной перегородкой, под которой располагаются контактные элементы (отверстия, клапаны и т. д.). Такая конструкция устраняет «мертвые» зоны под сливным карманом, что позволяет увеличить производительность колонны на IOh-20 %.

Конструкции тарелок, приведенных на рис. VII-2, з и VII-2, и, оснащены специальными переливными устройствами, распределенными по полотну и не доходящими до нижележащей тарелки. Применение таких таре-



I к

I ! Жидкоа

Пар к


f f

Рис. VII-3. Основные схемы движения пара и жидкости в контактной зоне тарелки:

а - перекрестный ток; б - перекрестный прямоток; в - противоток; г - прямоток

лок целесообразно при повышенных нагрузках по жидкости. Тарелки с двумя зонами контакта фаз (см. рис. VII-2, и) обеспечивают взаимодействие жидкости и пара как в барботажном слое на полотне тарелки, так и в стекающих струях, что увеличивает эффективность массопередачи.

Контакт между жидкой и паровой фазами осуществляется главным образом по схемам перекрестного тока (тарелки с переливными устройствами) (рис. VII-3, а) или противотока (провальные тарелки) (рис. VII-3, в). В последние годы получили распространение перекрестно-прямоточные контактные устройства, использующие сочетание перекрестного тока и прямотока в зоне контакта фаз, что в целом обеспечивает высокие показатели по производительности и эффективности (рис. VII-3, б). Скоростные прямоточные тарелки (рис. VII-3, г) обеспечивают контактирование пара и жидкости в закрученном восходящем потоке.

По характеру диспергирования взаимодействующих фаз различают тарелки барботажного и струйного типов. На тарелках пар (газ), диспергиру-ясь на мелкие пузырьки и струи, с большой скоростью проходит через слой жидкости. Образующаяся при этом газожидкостная система называется пеной. Режим взаимодействия фаз, когда пар является дисперсной фазой, а жидкость сплошной фазой, называется барботажньш, а тарелки, реализующие этот режим работы, называются барботажными. У барбо-тажных тарелок элементы контактных устройств (колпачки, клапаны, отверстия) создают в слое жидкости движение пара почти в вертикальном направлении. Барботажный режим имеет место при относительно небольших скоростях пара.

Тарелки барботажного типа могуг иметь стесненное или свободное зеркало барботажа (рис. VII-4). У тарелок со стесненным зеркалом барбо-тажа часть поверхности жидкости, через которую пар выходит в межтарельчатое пространство, занята контактными устройствами - желобчатыми или круглыми колпачками (примерно от 40 до 75%), поэтому площадь для выхода пара из жидкости составляет 25 - 60 % рабочей площади тарелки. У тарелок со свободным зеркалом барботажа устройства для ввода пара в жидкость размещены практически на одном уровне с полотном тарелки (отверстия, клапаны и т. п.), вследствие чего пар может выходить из слоя жидкости в межтарельчатое пространство практически в любом месте барботажного слоя. Площадь для выхода пара из жидкости в этом случае составляет 70-90% рабочей площади тарелки.
