л = (Лфр.Ф, + ЛФР2Ф2 + - + Лфр„Ф„)0,01,

где л - число фракций пыли; Т1фр,, Тфр2 коэффициенты фракционной

степени очистки газа в данном циклоне, %; Ф,, Oj... - относительные количества пыли данных фракций (процентное содержание по отношению к общему количеству пыли).

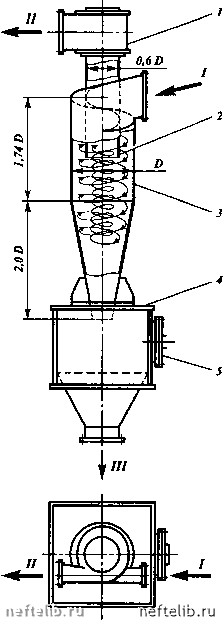

Рве. XIV-11. Конструкция циклона ЦН-15:

1 - камера очищенного газа в виде "улитки"; 2 - выхлопная труба; 3 - корпус; 4 - бункер; 5 - люк. Потоки: / - запыленный газ; II - очищенный газ; III - уловленные частицы

Рис. XrV-12. Зависимость степени очистки и перепада давления от скорости газа в циклоне




в качестве примера на рис. XIV-13 приведены данные о фракционных коэффициентах степени очистки газа от пыли в циклоне ЦН-15 для некоторого частного случая.

В геометрически подобных циклонах влияние сопротивлений всех видов (местные и обуславливаемые трением) учитывают одним общим коэффициентом , а вместо действительных скоростей газового потока на отдельных участках циклона используют условную скорость W, равную отношению объема газа V, проходящего через циклон, к его поперечному сечению nd/.

Сопротивление циклона определяется из выражения

Ар = Цр,. (XIV.7)

Коэффициент сопротивления для циклонов стандартных конструкций находится в пределах от 75 до 300 в зависимости от модификации. Диаметр циклонов ЦН-15 НИИОгаза лежит в пределах 300+1400 мм. В промышленности применяют также циклоны других конструкций диаметром до 4250 мм.

На основе уравнения (XrV.7) при выбранном значении Др/р, определяют условную скорость газа

W =

"уел

(XIV.8)

и при выбранном диаметре циклона находят секундную производительность одного циклона V„:

V =W .

Ц 4 УСА

При заданном общем секундном объеме V подлежащего очистке газа число параллельно работающих циклонов составит

л = V/V.

Эффективность очистки газа в циклоне зависит от величины фактора разделения = W/gr, который может быть увеличен как за счет увеличения скорости W, так и за счет уменьшения радиуса г.

Как уже отмечалось выше, повышение скорости газа сопровождается значительным увеличением гидравлического сопротивления и поэтому в ряде случаев эффективность очистки повышают путем уменьшения диаметра циклона до 100+250 мм, но тогда требуется параллельная работа десятков циклонов, так как пропускная способность каждого отдельного циклона невелика. В этом случае трудно объединить в параллельную фуппу десятки циклонов описанной выше формы. В промышленной практике для этих целей используется особая конструкция центробежных пылеуловителей - батарейные циклоны или мультициклоны.

Батарейный циклон представляет собой прямоугольную или цилиндрическую камеру с бункером для пыли. На рис. XrV-14 представлен батарейный циклон, состоящий из параллельно работающих циклонных элементов 2, смонтированных в общем корпусе / и закрепленных в двух трубных решетках 3 и 4. Каждый циклон оснащен закручивающим устройством в



Рис. XIV-13. Зависимость коэффициента фракционной степени очистки газа в циклонах ЦН-15 от диаметра частиц d

(при D=600 мм, р, = 1930 кг/м Др/р, = = 75 м и начальной концентрации пыли 1,7 г/м)

Рис. XIV-14. Конструкция батарейного циклона:

а - продольный разрез; б - конструкции закручивающих устройств; I - корпус; 2 - циклонные элементы; 3, 4 - трубные решетки; 5 - винтовая лента; б - лопастная розетка. Потоки: / - запыленный газ; Я - очищенный газ; / - уловленные частицы

ий-ол

01/ АЛ

О 20 40 60 80 100 120 140

d, мюм





форме винтовой ленты 5 или лопастной розетки 6. Запыленный газ поступает в среднюю часть камеры и входит во все корпусы циклонов, параллельно, получая вращение благодаря винтовым лопастям. Осажденная в поле центробежной силы пыль спускается из всех корпусов циклонов в нижний бункер, а очищенный газ, повернув вверх, выходит по выхлопным трубам, вновь соединяется в верхней части камеры и направляется дальше по назначению через выходной патрубок.

В одной общей камере можно поместить примерно до 100-120 циклонных элементов. При большом их числе камеру разделяют вертикальными стенками на параллельно работающие отсеки с самостоятельными входами и выходами газа и отдельными бункерами для пыли.
