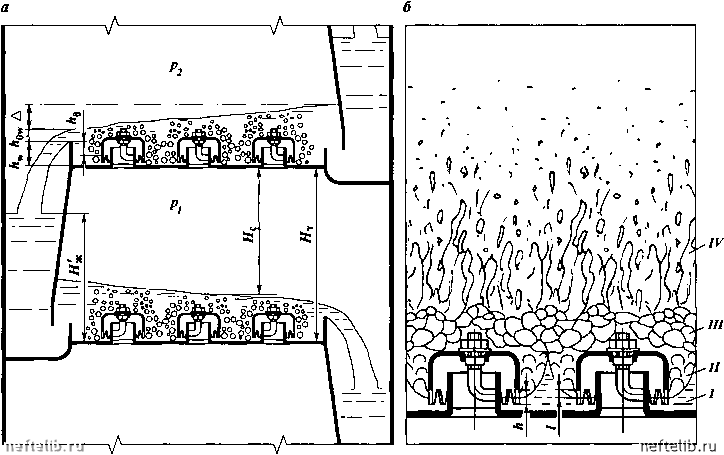

Рис. VII-7. Схема работы барботажной тарелки с круглыми колпачками:

а - общий вид тарелки; б - схема барботажа газа в зоне контакта



ключающий возможность прохождения паров через переливное устройство. Уровень жидкости Н в переливном устройстве выше уровня жидкости на тарелке, что обеспечивает необходимый расход жидкости.

Высота слоя жидкости на полотне тарелки определяется высотой сливной перегородки и подпором жидкости над гребнем слива Ь. Изменяя высоту сливной перегородки, можно менять уровень жидкости на тарелке.

Вследствие разности давлений р, > pj между двумя смежными тарелками и наличия гидравлического затвора в переливном устройстве поток паров направляется через паровые патрубки под колпачки и через прорези в его нижних кромках поступает в слой жидкости на тарелке. При барбо-таже, т. е. прохождении газа (пара) сквозь слой жидкости, осуществляется контакт между фазами и протекает процесс массообмена между ними.

Данному рабочему режиму соответствует определенная степень открытия прорезей колпачков 1, которая обеспечивает пропуск паров, приходящихся на одну прорезь. При этом уровень жидкости под колпачком ниже, чем на полотне тарелки (см. также рис. VII-16).

Поток паров при поступлении в слой жидкости прорезями колпачков разбивается на большое число отдельных струй, которые с большой скоростью входят в жидкость. В пространстве между смежными колпачками паровые и жидкостные струи, сталкиваясь, деформируются, образуя слой газожидкостной системы (пены) с сильно развитой поверхностью контакта фаз (рис. VII-7, б).

Наблюдения за работой колпачков тарелки на прозрачных моделях показали, что все пространство между смежными колпачками может быть разбито на следующие основные зоны: 1) небарботируемой жидкости (зона I); 2) недеформируемых струй (зона 11); 3) деформируемых струй - пены (зона 111); 4) парового пространства с взвешенными каплями жидкости (зона IV).

Зона небарботируемой жидкости / образуется между полотном тарелки и нижней границей открытых прорезей. Непосредственно через этот слой жидкости пар не проходит, поэтому массообмен в этой зоне малоэффективен. Он обусловлен главным образом молекулярной диффузией в слое жидкости, а также перемешиванием жидкости вследствие наличия градиента давления.

Для уменьшения высоты зоны небарботируемой жидкости следует более глубоко погружать колпачки в жидкость, оставляя зазор между нижним обрезом прорезей колпачков и днищем тарелки не более 5-10 мм. При этом паровая нагрузка, приходящаяся на одну прорезь, должна быть такой, чтобы обеспечить по возможности более полное открытие прорези, включая случай 1 > h.

К зоне недеформируемых струй И относится часть пространства между колпачками от места выхода паровых струй из прорезей колпачков до места столкновения струй, выходящих из двух смежных колпачков. В этой зоне поверхность контакта фаз обусловлена в основном поверхностью струй. Высота этой зоны зависит от расстояния между колпачками и скорости выхода пара (газа) из прорезей колпачков.

С увеличением скорости паров в прорезях колпачков увеличивается вылет газовой струи в жидкости и сокращается путь струй до момента их столкновения, что приводит к уменьшению высоты зоны недеформируемых струй.

Уменьшение расстояния между колпачками также приводит к сокращению зоны недеформируемых струй. Однако чрезмерное уменьшение этого расстояния затрудняет движение жидкости по тарелке, увеличивает градиент уровня жидкости Л и может привести к повышению уноса жидкости с тарелки потоком паров вследствие увеличения скорости выхода паров из жидкости между колпачками в зоне барботажа.

Для зоны пены III характерны наиболее развитая поверхность контакта и наиболее эффективный массообмен. Высота зоны пены возрастает с увеличением слоя жидкости на тарелке и скорости потока паров. Высота слоя пены на тарелке зависит от физических свойств жидкости, характеризующих ее способность к пенообразованию (поверхностное натяжение, плотности фаз). Вместе с тем необходимо иметь в виду, что при увеличении высоты слоя пены увеличивается гидравлическое сопротивление дви-



жению потока паров и вследствие уменьшения высоты сепарационного пространства (расстояния от поверхности пены до вышележащей тарелки) возрастает унос жидкости на вышележащую тарелку. При максимальных рабочих нагрузках высота сепарационного пространства не должна быть меньше 100-150 мм.

В межтарельчатое сепарационное пространство вместе с потоком паров попадают капли жидкости различных размеров. Крупные капли, вследствие того что скорость паров в межтарельчатом пространстве меньше их скорости витания, как правило, под действием силы тяжести вновь возвращаются в слой жидкости. Мелкие капли, скорость витания которых меньше скорости движения паров в межтарельчатом пространстве, а также часть крупных капель, получивших большую начальную скорость, транспортируются потоком паров на вышележащую тарелку, что и приводит к их уносу. Концентрация капель жидкости в межтарельчатом пространстве убывает в направлении движения паров. Поверхность контакта фаз в сепа-рационном пространстве барботажных тарелок в основном определяется поверхностью капель жидкости, вклад которой в массообмен незначителен.

Для нормальной работы барботажной тарелки должно быть обеспечено равномерное распределение потока паров по всей рабочей площади тарелки, т.е. гидравлическое сопротивление каждого контактного элемента (колпачка, клапана, отверстия) должно быть одинаковым. Этого можно достичь погружением контактных элементов в слой жидкости на одну и ту же глубину. Если высота слоя жидкости на тарелке меняется незначительно, что характерно для колонн относительно небольшого диаметра (обычно менее 1 м), то колпачки могут быть установлены на одном горизонтальном уровне. Для колонн большого диаметра и при значительных расходах жидкости, когда высота слоя жидкости на тарелке существенно меняется (более 10 мм), применяют разный уровень установки колпачков (более высокий у колпачков, расположенных ближе к входу жидкости на тарелку). Кроме того, устраивают несколько каскадов по пути движения жидкости или делят общий поток жидкости на несколько потоков (см. рис. Vn-2, а -г).

Из рассмотренной схемы работы колпачковой тарелки следует, что на тарелке контакт между паровой и жидкой фазами осуществляется по схеме перекрестного тока; пары движутся снизу вверх, жидкость течет перпендикулярно направлению движения потока паров. В пространстве между смежными колпачками жидкость интенсивно перемешивается по высоте слоя, и концентрации ее в этих зонах выравниваются. Состав жидкости вдоль потока за счет массообмена меняется. Обычно принимают, что пар в межтарельчатом пространстве полностью перемешан, т.е. во всех точках поперечного сечения колонны состав его одинаков. Такое допущение справедливо для колонн относительно небольшого размера при достаточной величине межтарельчатого расстояния. Для колонн большого диаметра это допущение неправомочно. Однако на эффективность контакта фаз степень перемешивания пара в межтарельчатом пространстве оказывает значительно меньшее влияние, чем степень перемешивания жидкости на полотне тарелки.

Бесколпачковые барботажные тарелки (из S-образных элементов, клапанные, струйные, ситчатые), снабженные переливными устройствами, по принципу работы аналогичны работе колпачковой тарелки. У этих тарелок поток паров разбивается на струи в соответствии с числом отверстий, имеющихся на тарелке. Слой жидкости удерживается на таких тарелках благодаря напору потока паров, проходящих через отверстия в полотне тарелки. Высота слоя жидкости регулируется высотой сливной перегородки h„. При недостаточном напоре паров жидкость начинает стекать на нижележащую тарелку через те же отверстия, через которые проходит и пар, в связи с чем поддержание необходимого уровня жидкости на та-
