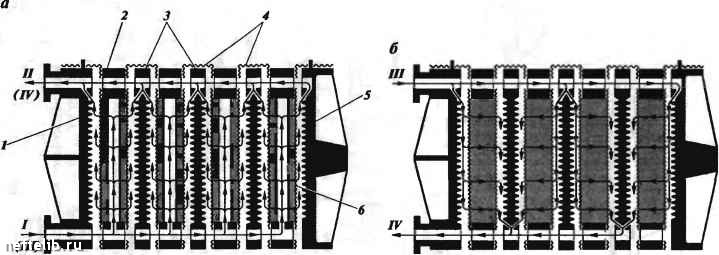

Рис. XIII-5. Схема работы рамиого фильтр-пресса:

а - при фильтровании и прямоточной промывке; б - при противоточной промывке: 1 - опорная плита; 2 - рама; 3 - плита; 4 - фильтровальная ткань (салфетки); 5 - нажимная плита; б - осадок. Потоки: / - суспензия; II - фильтрат; III - промывная жидкость; /V - промывной фильтрат

( ( I t t l ( I I II

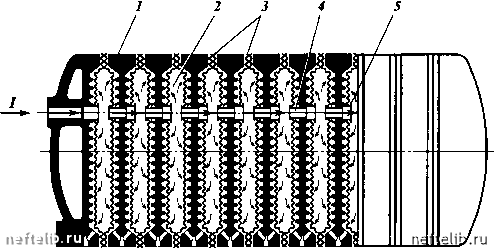

Рис. Xlll-e. Схема камерного фильтр-пресса:

1 - плита; 2 - фильтрующая камера; 3 - фильтровальная ткань (салфетки); 4 - отверстие для подачи суспензии; 5 - уплотнительная втулка. Потоки: / - суспензия; II - фильтрат

концевыми плитами - упорной и нажимной. Фильтрующая плита может иметь круглую или прямоугольную форму, поэтому и рифление дренажных поверхностей плиты имеет концентрические или прямоугольные насечки канавок для отвода фильтрата. Углубление дренажной поверхности плиты при зажиме фильтр-пресса образует с каждой последующей плитой фильтрующую камеру 2. Поверхность дренажа и привалки плиты покрывается фильтровальной тканью 3. Ткань стационарно крепится на плите в отверстии подачи суспензии 4 уплотнительными втулками 5.

В процессе фильтрования суспензия заполняет все камерное пространство, твердая фаза задерживается тканью, фильтрат отводится из фильтра через каналы в плите и коллекторы отвода фильтрата, образованные угловыми отверстиями плит. Суспензия поступает в плиту, внутрь растущего слоя осадка, пока осадок полностью не заполнит весь объем камерного пространства плиты. Промывка осадка осуществляется аналогично противоточной промывке осадка рамного фильтр-пресса (см. рис. XIII-5, б). Промывная жидкость подается в плиты под ткань через одну по специальным каналам, проходит через двойную толщину осадка, снова через ткань следующей плиты и далее поступает в коллектор для отвода промывного фильтрата.

Размер фильтрующих плит, применяемых в промышленности камерных фильтр-прессов, изменяется от 720x720 до 1200x1200 мм, площадь поверхности фильтрования от 16 до 140 м, количество фильтрующих плит от 24 до 67, глубина камер составляет 40 мм.

Наряду с подобными конструкциями камерных фильтр-прессов находят применение более совершенные конструкции автоматизированных камерных фильтр-прессов КМП (К - фильтр-пресс камерный с горизонтальными плитами; М - с механическим отжимом; П - съем осадка с помощью сходящего полотна), у которых все операции автоматизированы.

Рамные и камерные фильтр-прессы периодического действия имеют самый большой срок эксплуатации по сравнению с другим фильтроваль-

ным оборудованием. Они отличаются простотой и надежностью конструкции, компактностью, большой поверхностью фильтрования, приходящейся на единицу занимаемой площади, позволяют эффективно разделять труд-нофильтрующиеся суспензии, вести фильтрование в диапазоне температур, не доступном для фильтров другах конструкций (до 130° С).

Недостаток таких фильтров состоит в использовании ручного труда при разгрузке, а также относительно невысоком допустимом давлении при работе, что обусловлено опасностью нарушения плотности уплотнения в поверхности соприкосновения рам и плит с фильтровальной тканью.

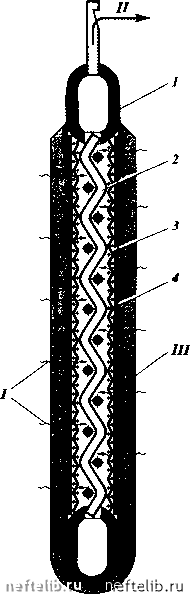

Рис. XIII-7. Схема фильтрующего листа:

I - рамка; 2 - дренажная сетка; 3 - мелкая сетка; 4 - фильтровальная ткань. Потоки: / - суспензия;

II - фильтрат; III - осадок
