важно располагать данными по перепаду давления в трансферном трубопроводе, соединяющем трубчатую печь с ректификационной колонной (рис. XXI-26). Особенно это важно для установок, где ректификационная колонна работает под вакуумом. Умеренный перепад давления на этом участке позволяет иметь меньшее давление р„ на выходе из печи, более высокую долю отгона е„ и, следовательно, при допустимой температуре обеспечить ввод в колонну большего количества тепла за счет сырья и этим способствовать более четкой ректификации получаемых продуктов.


-7-I.



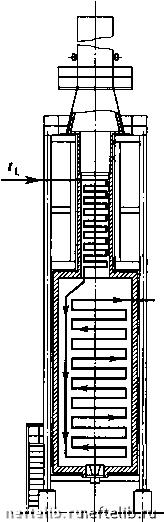

Рис. ХХ1-2в. Схема, пояснлощая обозначения к расчету потери напора в трансферном трубопроводе



Так как в этом трубопроводе в связи с понижением давления от р„ до р происходит дополнительное испарение сырья (доля отгона возрастает от е„ на выходе из печи до при входе в колонну), то для расчета потери напора также может быть использовано уравнение (XXI.20) или (XXI.24), в котором величина 1„ есть известная расчетная длина трансферного трубопровода, включающая его геометрическую длину и эквивалентную длину местных гидравлических сопротивлений (задвижки, повороты и т.д.).

Пренебрегая потерями тепла трансферным трубопроводом в окружающую среду, имеем одинаковую энтальпию потока на выходе из печи Н™ при температуре и на входе в колонну Н"" при температуре tp (t2 >

> tp), Т.е. справедливо уравнение

Таким образом, потеря напора в трансферном трубопроводе и взаимосвязанные параметры (fj, е„, tp, е) требуют совместного решения уравнений Бакланова, теплового баланса (XXI.28) и доли отгона. Расчет доли отгона осуществляется по приведенному ранее уравнению однократного испарения.

При повышенном перепаде давления в трансферном трубопроводе в соответствии с уравнением Бакланова рассматривается возможность сокращения его длины 7„ или увеличения диаметра d [коэффициент А в уравнении (XXI.21)].

Для расчета потери напора в печах с потоком сырья, изменяющимся в результате химических превращений, необходим предварительный кинетический расчет, который позволяет определить объем (или массу) образовавшихся продуктов реакции.

Для расчетов необходимо разделить змеевик печи на отдельные участки, в пределах которых изменение состава потока сравнительно невелико и поэтому линейная скорость и плотность потока могут быть усреднены.

ГАЗОВОЕ СОПРОТИВЛЕНИЕ И ТЯГА

Для нормальной работы трубчатой печи необходимо обеспечить подачу воздуха в топочную камеру для горения топлива, движение газов через печь по всему газовому тракту и удаление продуктов сгорания в атмосферу на высоту, достаточную для соблюдения санитарных норм и приемлемую по допустимому загрязнению окружающей среды.

В трубчатых печах эти условия обычно обеспечиваются естественной тягой, создаваемой дымовой трубой. При естественной тяге движущей силой, обусловливающей движение дымовых газов и преодоление гидравлических сопротивлений, является разность давлений слоя атмосферного воздуха и дымовых газов в трубе (рис. XXI-27).

Газовый тракт трубчатой печи, ее дымовую трубу и слой атмосферного воздуха можно рассматривать как сообщающийся сосуд, у которого одним коленом служит дымовая труба, заполненная дымовыми газами, а другим - слой атмосферного воздуха. Вследствие различия температур атмосферного воздуха и дымовых газов в трубе различаются также и их плотности, а следовательно, и веса; поэтому более тяжелый слой холодного воздуха выталкивает более легкий столб горячих дымовых газов. Движущая сила (тяга), создаваемая

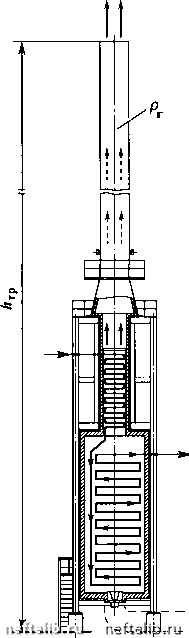

Рис, XXI-27. Схема трубчатой печи с естественной тягой
