релке становится невозможным. Это приводит к значительному снижению эффективности контакта фаз (см. левую ветвь кривой зависимости эффективности от скорости пара, приведенной на рис. VII-6).

Тарелки из S-образных элементов (рис. VII-8) являются разновидностью колпачковых тарелок и состоят из отдельных элементов, каждый из которых образует одновременно полость для паров и жидкости. В начале

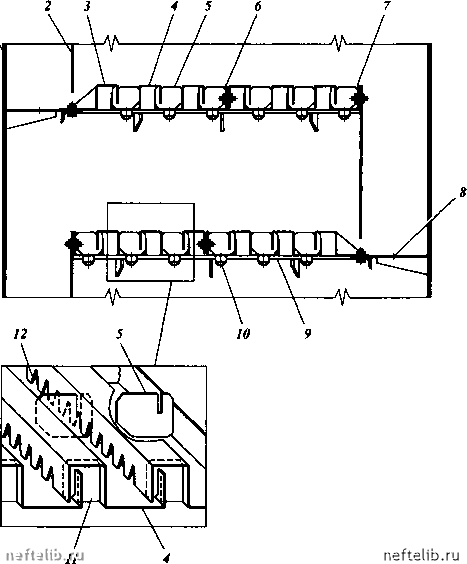

Рис. VII-8. Конструкция тарелкн нз S-образньа элементов:

} - корпус колонны; 2 - сливная перегородка; 3 - паровой элемент; 4 - S-образный элемент; 5 - поперечные перегородки; 6 - разъемный S-образный элемент; 7 - жидкостный элемент; 8 - отверстие для слива жидкости; 9 - опорное кольцо; 10 - струбцина; - заглушки; 12 - прорези в S-образных элементах



тарелки установлен паровой элемент 3, у слива с тарелки - жидкостный элемент 7. Вертикальная стенка части S-образного элемента 4, выполняющей роль колпачка, снабжена трапециевидными прорезями 12. Паровая часть S-образного элемента с торцов перекрыта заглушками И, препятствующими выходу пара в этом направлении. Для повышения жесткости конструкции и упрощения монтажа тарелки по длине S-образных элементов привариваются поперечные перегородки 5. При большом числе элементов вдоль потока жидкости в середине тарелки предусматривают разъемный S-образный элемент, что позволяет начинать разборку тарелки также и в средней части. Профиль S-образного элемента имеет повышенную жесткость, что позволяет изготавливать их из стального листа толщиной 2 мм и при диаметре колонны до 4000 мм не применять промежуточных опорных балок.

Жидкость движется единым потоком по тарелке в направлении к сливу, проходя над S-образными элементами и переливаясь через них. Пары проходят через прорези S-образных элементов, барботируют через жидкость и при этом способствуют ее движению по тарелке.

Клапанные тарелки. Отличительной особенностью клапанных тарелок является увеличение их свободного сечения по мере увеличения скорости газа. Благодаря этому скорость газа при его выходе в слой жидкости остается примерно постоянной вплоть до полного открытия клапана. Перекрытие отверстий тарелки саморегулирующимися клапанами позволяет расширить интервал рабочих нагрузок.

Первые конструкции контактных тарелок клапанного типа были разработаны и запатентованы в США в начале двадцатых годов. В отверстиях полотна тарелки вместо неподвижных колпачков предлагалось устанавливать подвижные элементы в форме заклепок с развернутыми внизу стержнями. Эти конструкции оказались неработоспособными и, не найдя применения в промышленности, не могли составить сколько-нибудь серьезной конкуренции колпачковым тарелкам, которые в то время занимали ведущее положение в массообменных аппаратах. Но идея устанавливать на полотнах тарелок подвижные элементы, которые могли бы изменять свободное сечение полотна тарелки в зависимости от газовой нагрузки, сыграла важную роль в дальнейшем совершенствовании тарельчатых кантактных устройств.

Понадобилось еще более тридцати лет, прежде чем были разработаны конструкции клапанных тарелок, нашедших широкое применение в промышленности. В пятидесятых годах американские фирмы «Glitsch», «Koch» и «Nutter» вводят в эксплуатацию первые промышленные колонны с клапанными тарелками. Тарелки испытывались в абсорберах, отпарных и ректификационных колоннах. Оказалось, что клапанные тарелки, по сравнению с колпачковыми, имеют меньшую массу и меньшую склонность к загрязнениям, повышенную пропускную способность, более высокую эффективность массопередачи в широком диапазоне нагрузок по газу (пару) и жидкости.

Первое отечественное авторское свидетельство на клапанную тарелку было выдано в 1961 г. И.Ф. Малежику. Эта конструкция была успешно внедрена в спиртовой промышленности. Вторая клапанная прямоточная тарелка, разработанная во ВНИИнефтемаше в 1965 г., получила широкое распространение в нефтеперерабатывающей и нефтехимической промышленности.



Среди известных в настоящее время конструкций клапанных тарелок с перекрестным движением фаз особое место занимает тарелка, разработанная фирмой "Glitsch", с дисковыми клапанами V-1, у которых направляющие с нижними ограничителями подъема штампуются заодно с клапаном и отгибаются затем под углом 90°. Края клапана несколько отогнуты вниз, что повышает локальную скорость газа при выходе его из-под клапана. Эти тарелки многие годы успешно эксплуатируются в промышленности и хорошо себя зарекомендовали.

На рис. VII-9, а представлена конструкция тарелки с дисковыми клапанами, являющаяся дальнейшим усовершенствованием клапана V-1. В отверстиях полотна 1 тарелки установлены дисковые клапаны 2, которые центрируются тремя, расположенными под углом 120°, направляющими 4, имеющими нижние ограничители подъема 5. Начальный зазор между кромкой диска клапана и полотном тарелки получают при помощи ограничителей 6. Для уменьшения гидравлического сопротивления в центре клапана выполнено коническое углубление 3, направленное навстречу потоку пара, что обеспечивает плавное обтекание паровым потоком диска клапана.

При сборке клапанных тарелок в зависимости от диаметра аппарата на полотне одной тарелки устанавливают от нескольких десятков до нескольких тысяч клапанов. В связи с этим для аппаратов больших диаметров необходимо упрощение сборки клапанных тарелок. Один из вариантов конструкции клапана, которая значительно облегчает сборку тарелки, представлена на рис. VII-9, б. Направляющие 4 выполнены с упругими язычками 5, ограничивающими вертикальный подъем клапана. Клапаны устанавливаются сверху без специальных приспособлений путем нажатия на пластину клапана. При этом пружинящие концы направляющих 4 сжимаются навстречу друг другу, а язычки-ограничители 5 заводятся под полотно тарелки. Такая конструкция обеспечивает также снижение расхода металла, так как для изготовления клапана используют диски, образовавшиеся при вырубке отверстий в полотне тарелки.

Во ВНИИнефтемаше разработана тарелка с трапециевидными клапанами (рис. VII-9, в), у которых меньшее основание трапеции обращено в сторону слива жидкости. Интенсивность прямотока на таких тарелках зависит от отношения высоты трапеции к длине ее боковой стороны: чем меньше это отношение, тем интенсивнее прямоток на тарелке. Простота конструкции тарелок с трапециевидными клапанами и практически безотходная технология изготовления клапанов позволяет изготавливать их в ремонтно-механических цехах НПЗ.

С целью повышения производительности тарелки, увеличения поверхности контакта фаз и расширения диапазона устойчивой работы разработаны балластные клапанные тарелки (рис. VII-9, г). При малых нагрузках по пару тарелка работает как обычная с дисковыми клапанами меньшей массы. При увеличении нагрузки дисковый клапан упирается в балласт и работает совместно с ним как один утяжеленный клапан. Такая конструкция позволяет расширить диапазон саморегулирования и уменьшить сопротивление тарелки, особенно при низких нагрузках по пару.

Представляет интерес конструкция прямоточной клапанной тарелки с групповым балластом, разработанная во ВНИИнефтемаше (рис. VII-9, д). Полотно 1 тарелки изготовлено с прямоугольными отверстиями, закрытыми сверху клапанами 2 прямоугольной формы 25X150 или 25 X 300 мм.
