Центрифуги трубчатые. При разделении стойких эмульсий и осветлении суспензий, содержащих незначительные количества твердых высокодисперсных примесей, необходимо увеличить фактор разделения Кц. Как видно из уравнения (XIV.2), этого можно достичь увеличением либо г, либо л, так как при этом увеличивается окружная скорость W. Учитывая, что механические напряжения в корпусе ротора возрастают пропорционально квадрату окружной вкорости, что является лимитирующим фактором, увеличение фактора разделения предпочтительнее обеспечить за счет повышения числа оборотов при уменьшении диаметра ротора.

Использование этого принципа и привело к созданию трубчатых центрифуг (сверхцентрифуг) с внутренним диаметром ротора 105 и 150 мм и числом оборотов соответственно 15000 и 13500 в минуту. Для увеличения времени пребывания жидкости в сверхцентрифуге высоту ротора принимают в 5*7 раз большей его диаметра.

Трубчатые центрифуги выпускают с осветляющим или разделительным (сепарирующим) ротором (рис. XIV-8). Общий конструктивный признак центрифуг - трубчатый ротор подвешенный на валу 4, с вертикальной осью вращения и плавающей нижней опорой скольжения. Трехлопастная крыльчатка 2 сообщает разделяемой жидкости угловую скорость ротора. Станина 7 - чугунный литой корпус одновременно служит защитным кожухом. Привод центрифуги от индивидуального электродвигателя 3, расположенного в верхней части корпуса, через плоскоременную передачу с натяжным устройством.

При работе центрифуга эмульсия подается через сопло питающей трубы 10 в нижнюю часть ротора, струя отражается от отбойного диска 9 к стенкам ротора. Эмульсия, вращаясь вместе с ротором, протекает вдоль его стенок в осевом направлении вверх и разделяется на тяжелую и легкую жидкости. Тяжелая жидкость проходит через отверстия головки, расположенные у стенки ротора, поступает в нижнюю сливную тарелку б и через патрубок выводится из центрифуги. Легкая жидкость проходит через отверстия головки, расположенные ближе к оси ротора, собирается в верхней сливной тарелке 5 и выводится через патрубок. Положение поверхности раздела слоев тяжелой и легкой жидкости регулируют сменной кольцевой диафрагмой.

При соответствующем изменении головки ротора и периодической разфузке осадка сверхцентрифуга применяют также и для разделения суспензий с незначительным содержанием твердой фазы.

Сепараторы. Жидкостные сепараторы - одна из разновидностей оборудования для разделения жидких гетерогенных систем под действием центробежной силы. По характеру процесса и его движущей силы жидкостные сепараторы наиболее близки к центрифугам.

На рис. XIV-9 представлена конструкция саморазфужающегося тарельчатого сепаратора с центробежной пульсирующей выфузкой осадка. На вертикальном валу 4 установлен ротор 8, внутри которого помещен пакет 7 тонкостенных вставок-тарелок, имеющих несколько отверстий по окружности. Тарелки собраны так, что их отверстия совпадают и образуют сквозные каналы, в которые поступает исходная жидкость из цен-фального патрубка. В корпусе ротора установлено также подвижное днище 5, которое периодически опускается и открывает разфузочные щели 6. Под действием центробежной силы из разфузочных щелей выбрасывается осадок, который собирается в полости кожуха 9 и выводится из сепаратора. Для отвода легкой и тяжелой жидкости используют неподвижные напорные диски 10 и 11. Привод сепаратора от электродвигателя 1 через червячный редуктор 3.

Принцип работы трехфазных тарельчатых сепараторов рассмотрим на примере разделения нефтешлама (рис. XIV-IO). Перед началом сепарирования по каналу И подают буферную воду, которая поступает под подвижное днище ). Под действием гидростатического дав-

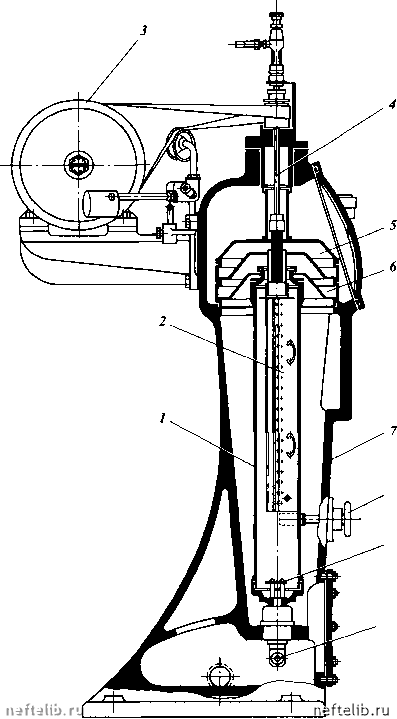

Рис. XrV-8. Конструкция трубчатой сверхцентрифуги для разделения эмульсий:

I - ротор; 2 - крыльчатка; 3 - электродвигатель; 4 - вал; 5 - верхняя сливная тарелка; 6 - нижняя сливная тарелка; 7 - станина; 8 - тормоз; 9 - отбойный диск; 10 - питающая труба

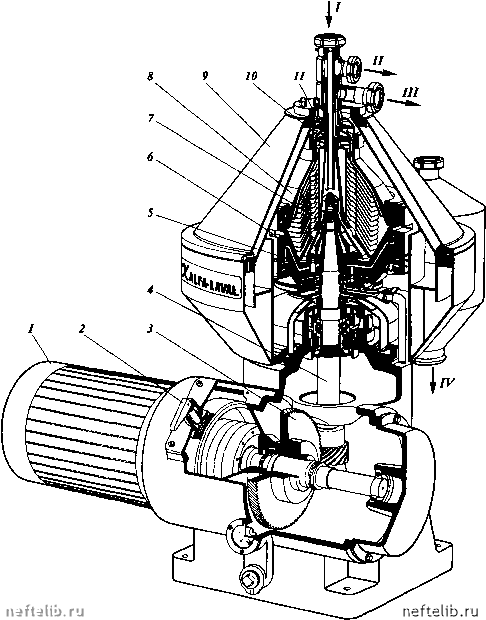

Рве. XIV-0. Конструкция саморазгружающегося тарельчатого сепаратора фирмы: "Альфа-Ла-валь":

1 - электродвигатель; 2 - тормоз; 3 - червячный редуктор; 4 - вал; 5 - подвижное днище; б - разфузочные щели; 7 - пакет тарелок; 8 - ротор; 9 - кожух; 10 - напорный диск легкой жидкости; 11 - напорный диск тяжелой жидкости. Потоки: / - исходная жидкость; и - легкая жидкость; III - тяжелая жидкость; IV - осадок
