р У/. -У/.-1

Уп-Уп-l

Об эффективности тарелки можно также судить по степени изменения концентраций жидкости на реальной тарелке по сравнению с теоретической. Состав жидкости, уходящей с л-й теоретической тарелки паров, будет X* (абсцисса точки С) и изменение концентраций на двух смежных тарелках составит х„+, - х*. В случае реальной тарелки стекающая с п-й тарелки жидкость не достигнет состояния равновесия и будет иметь более высокую концентрацию х„ (абсцисса точки К). На реальной тарелке фактическое изменение концентрации жидкости характеризуется меньшей величиной, равной х„+, - х„.

Отношение фактического изменения концентраций жидкости к имеющему место на теоретической тарелке называется эффективностью тарелки по жидкости:

Значения эффективности по парам Eq и жидкости Е определяются схемой движения и структурой потоков на тарелке и могуг быть как меньше, так и больше единицы.

Часто для перехода от числа теоретических тарелок к числу реальных тарелок Nд пользуются так называемым КПД тарелки tj, который всегда меньше единицы. Поэтому реальное число тарелок в ректификационной колонне будет больше найденного числа теоретических тарелок:

Для расчета величины Е, Е, tj,. в литературе имеются эмпирические зависимости.

СПОСОБЫ СОЗДАНИЯ ОРОШЕНИЯ В КОЛОННЕ

Для обеспечения нормальной работы ректификационной колонны необходимо на верху ее отводить определенное количество тепла для конденсации части паров и образования потока флегмы (орошения).

В промышленной практике получили распространение три основных способа отвода тепла: поверхностный парциальный конденсатор, холодное испаряющееся орошение и циркуляционное неиспаряющееся орошение.

Схемы указанных способов создания орошения даны на рис. IV-24.

Парциальшой конденсатор. Данный способ отвода тепла (см. рис. IV-24, а) заключается в том, что пары G, уходящие с верхней тарелки концентрационной части колонны, поступают в парциальный конденсатор, где частично конденсируются. Образовавшийся при этом поток флегмы д, возвращается самотеком на верхнюю тарелку колонн в качестве орошения, а пары ректификата D отводятся из конденсатора. При таком способе образования орошения принимают, что пары ректификата D и поток флегмы

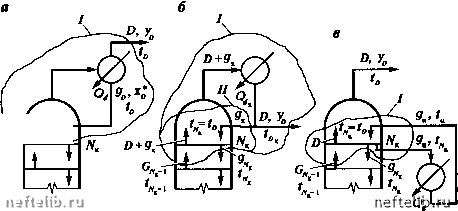

Рис. IV-24. Схемы основных способов создания орошения в колонне:

а - парциальный конденсатор; б - холодное испаряющееся орошение; в - циркуляционное неиспаряющееся орошение: /, II - контуры для составления балансов

Qp, стекающий из парциального конденсатора, находятся в равновесии, т.е. парциальный конденсатор эквивалентен одной теоретической тарелке.

Для нахождения количества тепла О, отводимого в парциальном конденсаторе, составим тепловой баланс для верха колонны (контур I):

(9d + D)H, = gh, + DH, + 0„ откуда

(IV.43)

Первое слагаемое в уравнении (IV.43) определяет количество тепла, которое выделяется при охлаждении и конденсации паров в количестве, равном массе образовавшейся флегмы д; второе слагаемое соответствует количеству тепла, которое необходимо для охлаждения паров ректификата от температуры t, до to-

Поскольку (д, незначительно отличается от (одна теоретическая тарелка), вторым слагаемым в уравнении (IV.43) можно пренебречь. Тогда количество тепла, отводимое в парциальном конденсаторе, определится из приближенного уравнения

(IV.44)

При небольшом различии в температурах tf и tp разность энтальпий, стоящая в уравнении (IV.44) в скобках, приближенно равна скрытой теплоте конденсации qr,,,. Тогда величину Оа можно определить по уравнению

Парциальный конденсатор для отвода тепла на верху ректификационных колонн обычно используют при небольшой их производительности.



наличии паров с небольшим корродирующим действием и при сравнительно невысоких температурах верха колонны.

Такое ограничение обусловлено трудностями размещения теплообменного аппарата большой поверхности на верху колонны. Применение парциального конденсатора при ректификации коррозионного сырья, а также при повышенной температуре верха колонны, когда возможно интенсивное отложение накипи на поверхности конденсатора, нецелесообразно из-за необходимости частого ремонта конденсатора и чистки труб от накипи. Осуществление этих работ на большой высоте также затруднено.

Холодное испаряющееся орошение. Этот способ отвода тепла получил наибольшее распространение на нефте- и газоперерабатывающих заводах. Схема варианта с отводом тепла в верху колонны дана на рис. IV-24, б.

Поток паров с верхней тарелки концентрационной части колонны в количестве D + направляется в конденсатор, где в отличие от парциальной конденсации полностью конденсируется и охлаждается до температуры t. Образовавшаяся холодная жидкость делится на поток ректификата D и поток холодного (или острого) орошения д, возвращаемого на верхнюю тарелку колонны. Эта холодная жидкость, состав которой равен составу ректификата = у, контактирует с парами G, ,, поступающими с нижележащей тарелки. В результате этого контакта пары охлаждаются от температуры t до температуры tj = и, частично конденсируясь, образуют поток горячего орошения д, количество которого и определяет процесс ректификации. Холодное орошение д, поступившее в колонну, полностью испаряется и вместе с парами ректификата поступает в конденсатор, где отводится тепло О. Таким образом, холодное испаряющееся орошение непрерывно циркулирует между верхней тарелкой и конденсатором, являясь переносчиком тепла.

Изменяя массу холодного орошения д, и его температуру t, можно воздействовать на количество отводимого в конденсаторе тепла О и тем самым на поток горячего орошения д.

Чтобы рассчитать количество тепла О, составим уравнение теплового баланса для потоков паров и жидкости, охватываемых контуром /:

К + дК, , = ДЧ + ffNV + О.*.

откуда

Прибавив и вычтя в правой части уравнения (IV.45) выражение DH,, получим

откуда

Таким образом, тепло, отнимаемое в конденсаторе в случае холодного
