А-*\

б-*\

д-н ш


Рис. XXIV-13. Конструкции распыливающих сопел для установок каталитического крекинга:

а - сопло с круглым отверстием; б - сопло со щелевым отверстием фирмы «Келлог»; в - сопло с многочисленными форсунками; г - сопло «Атомах» фирм «Келлог» и «Мобил»; } - корпус; 2 - спираль; 3 - диафрагма с круглым отверстием; 4 - наконечник со щелевым отверстием; 5 - статический смеситель; 6 - форсунки. Потоки: / - сырье; II - водяной пар; III - паросырьевая смесь

круглым отверстием (см. рис. XXIV-13, а) средний диаметр капель равен 3, для сопла со щелевым отверстием (см. рис. XXrV-13, б) - 2,3, а для сопла с многочисленными форсунками - 7,8.

Схема установки сопел «Атомах» в нижней части лифт-реактора показана на рис. XXrV-14.

На рис. XXIV-15 приведена схема реакторно-регенераторного блока современной установки каталитического крекинга флюид ультра-ортфлоу фирмы "Келлог". Процесс используется для получения из различных фракций нефти, в том числе и тяжелых, высокооктанового бензина, легких олефиновых углеводородов для алкилирования и полимеризации, а также средних фракций, используемых как котельное или дизельное топливо.

На установке в качестве реактора используется выносной лифт-реактор 2 с системой сопел «Атомах» / для впрыска сырья, который заканчивается поворотным прямоугольным коленом. Для быстрого отделения катализатора от продуктов крекинга и исключения возможного излишнего углубления процесса крекинга на выходе из лифт-реактора установлены двухступенчатые циклоны с замкнутым потоком. Закоксованный катализатор поступает в отпарную секцию б, где водяным паром отпариваются захваченные им углеводороды. Далее катализатор по стояку подается на распределитель 8, предназначенный для равномерного ввода катализатора в зону противоточной регенерации. Подача воздуха в зону регенерации

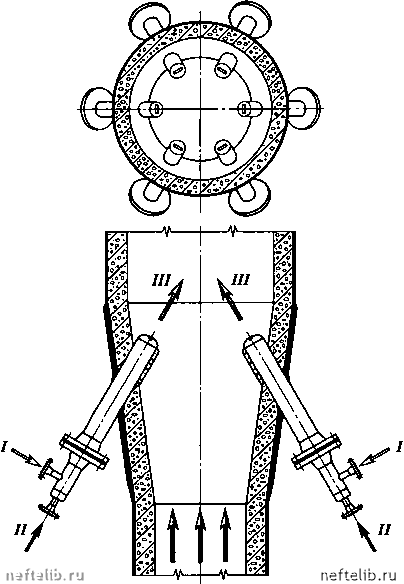

Рис. XXIV-14. Схема установки сопел «Атомах» в нижней части лифт-реактора.

Потоки: / - сырье; II - водяной пар; III - паросырьевая смесь

осуществляется через три распределителя 9 (см. рис. XXIV-15, условно показан один распределитель). Дымовые газы отделяются от катализаторной пыли в двухступенчатых циклонах 3 и через наружный коллектор 5 выводятся в атмосферу. Для оптимизации температуры регенератора при работе на тяжелом сырье применяется охладитель катализатора в плотной фазе 10.

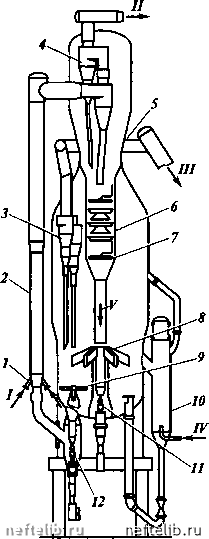

Рис. XXIV-15. Реакторно-регенераторный блок установки каталитического крекинга фирмы

«Келлог»:

} - сопла «Атомах»; 2 - лифт-реактор; 3 - двухступенчатые циклоны регенератора; 4 - двухступенчатые циклоны с замкнутым потоком; 5 - наружный коллектор дымовых газов; 6 - отпарная секция; 7 - коллектор для ввода водяного пара; 8 - распределитель закоксованного катализатора; 9 - распределитель воздуха; 10 - охладитель катализатора в плотной фазе; 11 - клапан ввода свежего катализатора; 12 - клапан ввода регенерированного катализатора в лифт-реактор. Потоки: / - сырье; II - продукты крекинга; III - дымовые газы; IV - воздух; V - катализатор


СХЕМА РАСЧЕТА РЕАКЦИОННЫХ АППАРАТОВ

Расчет реактора, предназначенного для осуществления той или иной химической реакции, имеет свою специфику для каждого конкретного случая и состоит из следующих основных этапов:

1) материальный баланс; 2) тепловой баланс; 3) расчет реакционного объема и выбор основных размеров с учетом размещения внутренних устройств (распределительные и выравнивающие решетки, сепарационная зона, циклоны, теплообменная поверхность и т.д.); 4) гидродинамический режим для всех основных материальных потоков при выбранной конструкции, размеры аппарата и внутренних устройств.
