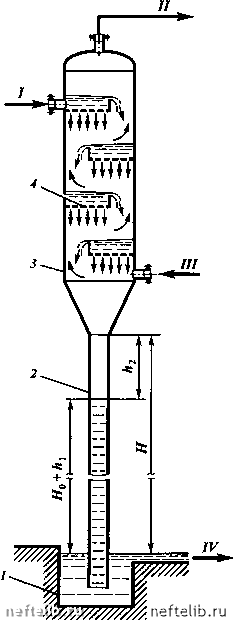

Рис. XXII-25. Схема барометрического конденсатора:

1 - колодец; 2 - барометрическая труба; 3 - корпус конденсатора; 4 - распределительные полки. Потоки: / - холодная вода; II - пары и газы к вакуумсоздающему оборудованию; III - смесь паров и газов; IV - нагретая вода


вместе с водяным паром, а также вследствие частичной деаэрации воды, поступающей в конденсатор.

Полки занимают около /3 сечения конденсатора и размещаются таким образом, что струи с вышележащих полок попадают на нижележащие. Часть воды проходит через отверстия в полках, часть перетекает через боковые поперечные планки полок, образуя на них определенный уровень воды.



Охлаждаемая газопаровая смесь, поднимаясь снизу вверх, встречает на своем пути большое число струй, а также водяную завесу. Таким образом, в барометрическом конденсаторе создается большая поверхность контакта охлаждаемой смеси с водой. В результате газопаровая смесь охлаждается, а содержащиеся в ней водяные и нефтяные пары в большей своей части конденсируются.

Конденсат вместе с охлаждающей водой стекает по барометрической трубе в приемный колодец. При переработке сернистого сырья в отходящей воде содержится значительное количество сероводорода. Сверху из барометрического конденсатора отсасываются газы вместе с частью водяных паров, количество которых предопределяется давлением насыщенных паров воды при температуре верха конденсатора.

Чем ниже температура воды, поступающей в конденсатор, тем ниже температура газов, уходящих с верха конденсатора, и тем меньше количество водяных паров, уходящих вместе с газами.

Барометрический конденсатор должен быть установлен на высоте Я, обеспечивающей непрерывный сток воды через барометрическую трубу в колодец для предотвращения заполнения конденсатора водой. Высота Но уравновешивает в статическом состоянии разность между атмосферным давлением и давлением в барометрическом конденсаторе. С учетом потери напора при движении жидкости в барометрической трубе Л, и запаса высоты на случай колебания режима работы конденсатора можно определить высоту установки конденсатора Я.

Применяют барометрические конденсаторы различных конструкций, различающиеся по устройствам приспособлений для распределения воды. Чаще всего используются аппараты полочного типа; обычно устанавливают 4-7 полок с диаметром отверстий 1 - 7 мм.

Применение барометрических конденсаторов на нефтеперерабатывающих заводах ведет к значительному загрязнению сточных вод (сероводород, нефтепродукты), что требует проведения специальных дорогостоящих мероприятий по очистке.

В этой связи на ряде заводов для конденсации паров, отходящих из верха вакуумной колонны, вместо барометрического конденсатора используют поверхностные аппараты.

В практике работы нефтеперерабатывающих установок эффективно применяется теплообмен «горячей струей» (рис. XXII-26). Например, на установках для перегонки нефти, отбензиненная нефть из низа колонны направляется в атмосферную колонну через трубчатую печь. Вместе с основным потоком отбензиненной нефти через печь проходит поток нефти, циркулирующий между колонной и печью и направляемый в низ колонны в качестве «горячей струи». Циркулирующий поток в печи воспринимает тепло, нагреваясь от температуры до температуры t, и затем отдает это тепло в нижней части колонны, охлаждаясь от ДО t,.

На высокопроизводительных установках первичной перегонки нефти АТ-6 и АВТ-6 для организации «горячей струи» предусмотрена отдельная печь, а нагрев основного потока отбензиненной нефти осуществляют в трех печах вертикально-факельного типа.

Часто за счет циркулирующей «горячей струи» осуществляется подвод тепла в низ ректификационной колонны. В этом случае «горячей струе» сообщается тепло в специальной трубчатой печи или отдельном змеевике печи.




Рис. ХХ11-2в. Схема нагрева «горячей струей»:

1 - отбеизииивающая колонна (предварительный эвапоратор); 2 - трубчатая печь; 3 - насос. Потоки: / - отбензнненная нефть; II - горячая струя; III - отбензнненная нефть в атмосферную колонну

Другим примером осуществления теплообмена смешением является нагрев воздуха в топках под давлением (установки каталитического крекинга, коксования, сушки отбеливающих глин и т.д).

В топке под давлением (рис. XXII-27) сжигается жидкое или газообразное топливо, а образующиеся дымовые газы смешиваются с подлежащим нагреву воздухом, нагнетаемым в этот аппарат. По сравнению с использо-
