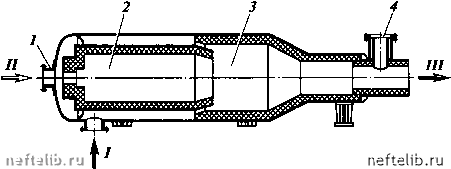

Рис. XXII-27. Схема топки под давлением:

1 - штуцер для форсунки; 2 - камера сгорания; 3 - камера смешения; 4 предохранительный клапан. Потоки: I - холодный воздух; Л - воздух на горение; Ш нагретый воздух

ванием поверхностных аппаратов такой способ нагрева воздуха проще и не требует больших затрат; однако недостатком его является снижение концентрации кислорода в воздухе за счет разбавления воздуха дымовыми газами.

Широко применяется в промышленной практике охлаждение газов путем впрыска в поток воды. Охлаждение газов этим методом может быть осуществлено в трубопроводе или любом соответствующем аппарате, через который проходит газ. Воду впрыскивают через специальные распыляющие форсунки. Высокая степень дисперсности воды облегчает ее испарение и позволяет завершить охлаждение газа в аппарате небольшого объема. Вследствие высокой скрытой теплоты испарения воды ее расход на охлаждение газов невелик.

Подобные методы охлаждения газов возможны в тех случаях, когда конечная температура их охлаждения выше или равна температуре насыщения водяными парами. Метод неприменим, если увлажнение газов недопустимо.

В связи с широким распространением в нефтеперерабатывающей промышленности контактных процессов (каталитический крекинг, коксование, каталитическая переработка газов, адсорбционная очистка) широко распространены процессы теплообмена непосредственным смешением паров или жидкости при контакте с твердым материалом.

Процессы теплообмена смешением газопаровых или жидких потоков с твердым материалом могуг быть классифицированы по следующим основным признакам.

1. Теплообмен со стационарным и нестационарным потоками тепла. При стационарном потоке тепла температурный режим в любых сечениях теплообменивающихся сред не меняется во времени. При нестационарном потоке тепла, имеющем место в случае периодического нагрева или охлаждения твердого материала, температурный режим с течением времени меняется.

2. Теплообмен в противотоке, прямотоке и при однократном смешении.

3. Теплообмен в движущемся слое. В зависимости от характера дви-



жения твердой фазы различают теплообмен в движущемся сплошном слое, в слое пересыпающихся или падающих частиц, в псевдоожиженном слое твердых частиц, в процессе пневмотранспорта.

Примером теплообмена смешением при прямотоке является нагрев воздуха катализатором в процессе его транспортирования на установке каталитического крекинга. В этом случае воздух, необходимый для регенерации катализатора, нагревается при непосредственном смешении с катализатором и используется для перемещения катализатора из реактора в регенератор.

Таким же способом на установках каталитического крекинга часто нагревают и испаряют исходное сырье. В транспортный стояк сырье подается в жидком или парообразном состоянии, при смешении с катализатором оно испаряется и нагревается. В этом случае пары сырья являются транспортирующим агентом.

Однократное контактирование происходит при теплообмене между паром (или газом) и псевдоожиженным слоем твердого материала (см. гл. XVIII). Благодаря перемешиванию и большой поверхности частиц теплообмен в слое происходит весьма интенсивно и температуры во всем объеме слоя близки между собой.

НАГРЕВАЮЩИЕ И ОХЛАЖДАЮЩИЕ АГЕНТЫ

Нагревающие агенты. Основным источником тепла на нефтегазоперерабатывающих заводах является сгорание топлива. При этом тепло либо непосредственно используется для нагрева, либо передается при помощи специальных теплоносителей.

В первом случае топливо сжигают в аппарате, служащем непосредственно для нагрева, например в трубчатой печи. Во втором случае тепло сжигаемого топлива используется для нагрева теплоносителя, который далее транспортируется к месту потребления тепловой энергии.

Наиболее удобным и распространенным теплоносителем является водяной пар. Его легко транспортировать к месту потребления, а централизованное производство водяного пара в ТЭЦ или в крупной котельной позволяет наиболее эффективно использовать тепло топлива, совмещая производство водяного пара с выработкой электроэнергии (ТЭЦ). Достоинствами водяного пара как теплоносителя являются высокий коэффициент теплоотдачи при его конденсации, большие значение скрытой теплоты конденсации, возможность использования конденсата и др.

Обычно в качестве теплоносителя используется насыщенный водяной пар, так как расход перегретого водяного пара вследствие его малой теплоемкости высок, а коэффициент теплоотдачи от перегретого пара к теп-лообменной поверхности мал.

К недостаткам водяного пара как теплоносителя относится сравнительно низкая температура его при высоком давлении. Так, при абсолютном давлении Р = 0,98 МПа температура конденсации пара равна 179 °С, и, следовательно, использовать его можно при нагреве до температуры не выше 160- 170 °С. Для нагрева среды до 200 °С требуется насыщенный пар подавать под давлением 2,5 - 3,0 МПа.

При нагреве до высоких температур значительного снижения давления



в теплообменной аппаратуре можно достигнуть, применяя конденсирующийся теплоноситель с более высокой температурой кипения.

В промышленной практике применяют такие теплоносители, как смесьдифенилаи дифенилоксида, известную под названием даутерма, ртуть и др. Температура кипения даутерма при атмосферном давлении равна 257 °С, а при температуре 350 °С абсолютное давление насыщенных паров даутермы составляет приблизительно 0,6 МПа. Однако скрытая теплота его конденсации значительно ниже, чем для водяного пара и составляет 251 кДж/кг при атмосферном давлении. При нагреве до температуры выше 400 °С находит применение смесь азотнокислых и азотистокислых солей натрия и калия. Так, смесь солей, состоящая из NaNOi (40 %), NaNOj (7 %) и KNO3 (53 %) имеет теплоту плавления 81,6 кДж/кг, температуру плавления 142 °С, теплоемкость 1,6 кДж/(кгК) и вязкость при 260 °С, равную 4 мПас, а при 538 °С - 1,0 мПа • с. В частности, такой теплоноситель применялся на установке каталитического крекинга с неподвижным слоем катализатора.

На нефтеперерабатывающих заводах в качестве теплоносителя для нагрева до температуры выше 200 °С часто используются высококипящие нефтепродукты. В этом случае теплоноситель нагревают в трубчатой печи, транспортируют к месту его использования, а после охлаждения возвращают в печь для нагрева.

Иногда в качестве теплоносителя применяют дымовые газы или горячий воздух, нагреваемый в топках под давлением. Недостатками такого теплоносителя являются низкий коэффициент теплоотдачи к теплообменной поверхности [обычно не выше 58 Вт/(мК)] и малая теплоемкость 1,05-1,26 кДж/(кгК). Низкий коэффициент теплоотдачи может быть несколько скомпенсирован созданием более высокого температурного напора, что в случае использования дымовых газов не представляет затруднений.

В некоторых отраслях промышленности в качестве теплоносителя используют перегретую воду при температуре 350-360 °С, которая циркулирует в системе под давлением выше 20 МПа.

В некоторых контактных процессах нефтепереработки применяют твердые теплоносители, в качестве которых используют катализатор, кокс, малоактивный материал и др. Применение этих теплоносителей обычно связано с особенностями технологических процессов. Теплоносителями являются также все получаемые на нефтеперерабатывающих установках высокотемпературные потоки, тепло которых может быть использовано для нагрева сырья в регенераторах тепла.

Помимо топлива источником тепла может служить также электроэнергия. Применение электроэнергии в качестве источника тепла в нефтеперерабатывающей промышленности ограничено.

Охлаждающие агенты. Наиболее распространенным и дешевым охлаждающим агентом является вода, используемая для охлаждения до 30 - 35 °С. В процессе эксплуатации систем водоснабжения и канализации на нефтегазоперерабатывающих заводах происходит загрязнение сточных вод, зависящее от состава перерабатываемой нефти, профиля завода, состояния технологического оборудования, правильности подключения установок к системам канализации. Для уменьшения количества вредных веществ, которое сбрасывается в водоем со сточными водами на нефтегазоперерабатывающих заводах организуется проточное или так назы-
