На рис VI-3 показана схема абсорбционной установки для разделения природного и попутного нефтяного газов.

Сырой газ / поступает на установку при температуре 30 - 40 "С, пройдя систему сырьевых теплообменников 10 и холодильников 3, охлаждается до температуры абсорбции и поступает в фазный разделитель 13. Для удаления из газа паров воды (см. гл. X) на вход сырьевых теплообменников подается 70 - 80 % раствор ДЭГ II. Из фазного разделителя газ подается на вход абсорбера I, конденсат - на деэтанизацию, а обводненный раствор ДЭГ - на регенерацию.

Регенерированный абсорбент контактирует с сухим газом после абсорбера в холодильнике 3, где он насыщается главным образом легкими углеводородами - этаном и метаном и подается в емкость предварительно насыщенного абсорбента 2. Из емкости 2 предварительно насыщенный абсорбент подается на верх абсорбера, а сухой газ 111 после сырьевых теплообменников отводится с установки.

Чтобы разгрузить десорбер от наиболее легких компонентов, используют комбинированный аппарат - фракционирующий абсорбер, или абсорбционно-отпарную колонну (АОК), нижняя часть которой работает как десорбер, обеспечивая удаление наиболее легких компонентов из основного потока абсорбента, а верхняя как абсорбер, обеспечивая улавливание из газа тяжелых компонентов, отпаренных в нижней части. АОК включается в технологическую схему между абсорбером и десорбером.

Насыщенный абсорбент в смеси с конденсатом из фазного разделителя проходит теплообменник 10, сепаратор 12 и двумя потоками подается в питательную секцию АОК. В нижнюю часть АОК подводится тепло, обеспечивающее частичную отпарку извлеченных из газа компонентов. Поток частично регенерированного абсорбента, пройдя гидравлическую турбину Ни теплообменник 10, направляется в десорбер 8 для окончательной регенерации. Чтобы обеспечить извлечение в АОК соответствующих компонентов газа, в верхнюю часть АОК вводится свежий регенерированный) абсорбент. В отличие от ректификационной колонны орошением АОК является вводимый со стороны абсорбент, а не конденсат паров ректификата. Применение АОК позволяет исключить конденсационное охлаждение и несколько упростить технологическую схему.

Для исключения уноса абсорбента из десорбера вместе с нестабильным бензином над ним устанавливают небольшую концентрационную ректификационную колонну, работающую, как и обычно, с орошением конденсатом паров ректификата. С этой целью на верху

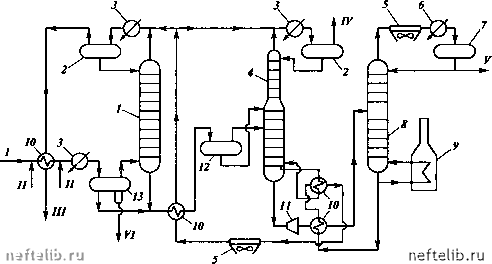

Рис. VI-3. Схема абсорбционной установки для разделения природного и попутного нефтяного газов:

1 - абсорбер; 2 - емкость предварительно насыщенного абсорбента; 3 - холодильник (пропановый испаритель); 4 - абсорбционно-отпарная колонна (АОК); 5 - воздушный холодильник; 6 - водяной холодильник; 7 - емкость для орошения; 8 - десорбер; 9 - трубчатая печь; 10 - теплообменник; И - гидравлическая турбина; 12 - сепаратор; 13 - фазный разделитель. Потоки: / - сырой газ; II - исходный раствор гликоля; III - сухой газ; IV - топливный газ; V - нестабильный бензин; V7 - на регенерацию



колонны установлен воздушный холодильник 5, водяной холодильник 6 и емкость для орошения 7, из которой отбирается нестабильный бензин V. Работа такого десорбера аналогична работе АОК лишь с той разницей, что в качестве орошения подается не абсорбент, а конденсат паров ректификата: такой десорбер работает как обычная ректификационная колонна.

МАТЕРИАЛЬНЫЙ БАЛАНС АБСОРБЕРА

Вследствие поглощения при абсорбции определенных компонентов газа потоки абсорбента и газа могут существенно изменяты;я по высоте аппарата. Аналогичная картина наблюдается и при десорбции. Обычно различают абсорбцию тощих [сухих) газов, при которой количество извлекаемых компонентов не превышает 10-15 %, и в этом случае можно пользоваться усредненными характеристиками потоков, и абсорбцию жирных газов, при которой требуется учитывать изменение характеристик газового и жидкостного потоков по высоте аппарата.

При расчетах процесса абсорбции (десорбции) пользуются приведенными концентрациями, определяя составы жидкой и газовой фаз по отношению к входящим в абсорбер (или десорбер) потокам. В приведенном ниже расчете с целью упрощения записи уравнений индекс номера компонента и штрих при обозначении мольных потоков и концентраций опущены.

Для любой j-й тарелки аппарата приведенные концентрации определяются из соотношений

где Gj и Lj - мольные потоки любого компонента на j-й тарелке соответственно в газе и абсорбенте; G+i и Lq - мольные потоки газа и абсорбента на входе в абсорбер.

С обычными концентрациями приведенные концентрации связаны следующим образом:

у =3 = Ez = £n±LV ; (VI.2)

X, =-ii-=Jii2 =J2 x,. (VI.3)

IS IS- IS

Если потоки газа и жидкости мало меняются по высоте аппарата, т.е.

Сл,., " и 1 «то Yj « Yj и Xj » Xj.

При использовании приведенных концентраций уравнение равновесия несколько преобразуется. Для j-й ступени контакта уравнение равновесия имеет вид



Использовав связь обычных и приведенных концентраций, согласно уравнениям (VI.2) и (VI.3), можно записать

/- I п . I

Входящий в это уравнение комплекс величин = Ау (VI.4)

называется фактором абсорбции, а отношение =1

- удельным расходом абсорбента.

Тогда уравнение равновесия можно записать в виде

AYj = Щ. (VI.5)

В приведенных концентрациях уравнение материального баланса абсорбера запишется в виде (см. рис. VI-2):

<л/+1 [Yn+i-Yi )= io[n-o) или

У„-У, =1(X-X,). (VI.6)

Отсюда можно определить удельный расход абсорбента

l = biiJL!L, {VI.7)

Анализ уравнения (VI.7) показывает, что с увеличением содержания извлекаемых компонентов в исходном газе Ys+i и в поступающем в аппарат абсорбенте Хд удельный расход абсорбента возрастает. Поэтому для снижения расхода абсорбента необходимо так организовать работу десорбера, чтобы Хц 0.

Уравнение (VI.7) можно несколько преобразовать, заменив концентрации Хо и их выражениями через концентрации равновесной газовой фазы Уо и Ys-

Yni-Y +А)>о As

Материальный балгшс для нижней части абсорбера (рис. VI-4):
