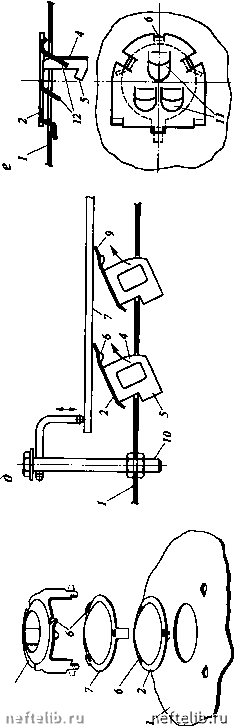

Рис. VII-9. Конструкции клапанных тарелок:

а - дисковый клапан фирмы "Nutter"; б - дисковый клапан фирмы "Sulzer"; в - трапециевидный клапан ВНИИнефтемаша; г - балластный клапан V-4 фирмы "Glitsch"; д - балластный клапан ВНИИнефтемаша; е - прямоточный клапан РГУ нефти и газа им. И.М. Губкина; 1 - полотно тарелки; 2 - клапан; 3 - коническое углубление; 4 - направляющие; 5 - ограничители вертикального подъема; 6 - ограничители начального зазора; 7 - балласт; 8 - специальный ограничитель подъема; 9 - рычаг; 10 - болт; - отверстия в клапане; 12 - козырьки

Клапаны такой формы изготавливаются практически без отходов, а достаточно большие размеры клапана позволяют уменьшить их количество на полотне и снизить тем самым трудоемкость изготовления и стоимость тарелки. Клапаны центрируются в отверстиях полотна тарелки двумя направляющими 4 с ограничителями 5 вертикального перемещения. Каждый клапан имеет рычаг 9, один конец которого жестко прикреплен к клапану, а другой находится над полотном тарелки между клапанами.

При низких паровых нагрузках клапаны поднимаются вертикально до тех пор, пока ограничители на направляющих 4 не упрутся в полотно тарелки. При этом тарелка работает в режиме перекрестного тока. Увеличение паровой нагрузки приводит к повороту клапанов, который обеспечивает выход пара в сторону слива жидкости, т.е. на тарелке создается перекрестно-прямоточный режим. Наличие рычагов 9 на клапанах сдвигает переход от перекрестного к перекрестно-прямоточному режиму в сторону повышенных скоростей парового потока.

На рис. VII-9, е представлена конструкция прямоточной клапанной тарелки с перфорированными клапанами, в которой выгодно сочетаются повышенная производительность прямоточных клапанных тарелок и высокая эффективность ситчатых тарелок. В отверстиях горизонтального полотна 1 установлены пластинчатые клапаны 2, имеющие отверстия 11с козырьками 12, высота которых увеличивается в сторону открытия клапанов. Максимальный угол открытия клапанов составляет 25°, при этом площадь зазора между клапаном и полотном тарелки примерно равна площади отверстия в полотне тарелки.

При небольших нагрузках пар проходит через отверстия в клапанах и тарелка работает всем сечением как обычная ситчатая. В области повышенных газовых нагрузок одна часть парового потока выходит из-под клапанов в прямотоке с жидкостью, а другая направляется козырьками в отверстия клапанов. Этим достигаются интенсивное взаимодействие контактирующих фаз, увеличение запаса жидкости на тарелке и высокая эффективность массопередачи.

Струйные тарелки. У струйных тарелок контактные элементы (просечки, лепестки и т. п.) расположены таким образом, что пар, выходящий в жидкость под некоторым углом к горизонту, приобретает горизонтальную составляющую скорости, совпадающую с направлением движения жидкости по тарелке или под некоторым углом к нему. Благодаря этому можно создать наиболее благоприятные условия для эффективного контакта фаз при высокой производительности контактного устройства. При чисто прямоточном движении фаз и большой скорости пара происходит снос жидкости в направлении сливного кармана, что затрудняет работу переливного устройства и приводит к снижению эффективности работы тарелки.

Чтобы избежать этого, прибегают к различным приемам, позволяющим локализировать (скомпенсировать) прямоточное движение фаз и не



допустить его распространения на всю тарелку, примером может служить установка поперечных секционирующих перегородок (рис. VII-10, б и д), создание движения фаз в пересекающихся направлениях, когда оси соседних лепестков расположены во взаимно перпендикулярном направлении или образуют пучок прямых (рис. VII-10, в и г) и т.п.

Тарелки провального типа (рис. VII-11) перекрывают все сечение колонны и состоят из отдельных секций, укрепленных на опорном кольце и балках каркаса. Для прохода паровой и жидкой фаз выполнены отверстия или прорези, площадь которых составляет от 10 до 30 % площади всей тарелки. На тарелках провального типа паровая и жидкая фазы контактируют по схеме противотока, благодаря чему происходит интенсивное перемешивание жидкости по всей высоте контактной зоны. Пар и жидкость

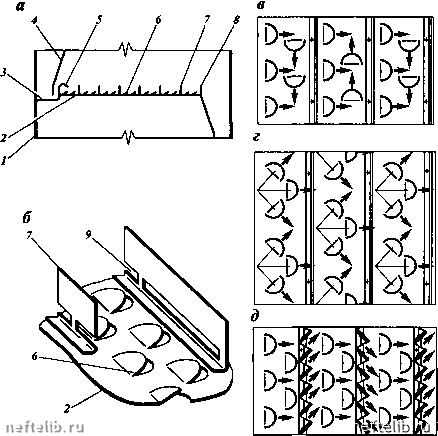

Рис. VII-10. Схема струйио-иаправлениой тарелки с вертикальными поперечными секциони-руюпц1ми перегородками:

а - общий вид; б - схема контактной зоны; в - ввод части потока пара поперек потока жидкости; г - ввод части потока пара под углом к потоку жидкости; д - установка поперечных перегородок в форме гребенки: 1 - корпус колонны; 2 - полотно тарелки; 3 - приемный карман; 4 - стенка переливного кармана; 5 - подпорная перегородка; 6 - лепесток (язычок); 7 - вертикальная перегородка; 8 - сливная перегородка; 9 - прорезь в вертикальной перегородке
