Результаты обработки представлены на рис. 53 и в табл. 40. На рис. 53 для сопоставления приведены также кривые нарастания после шайб (d = 3,23; 9,49 мм). Из графика четко видно, что замеренное пластовое давление после остановки скважины на сутки ниже истинного: Рпл = 247,6 ат; р„ = 61 300.

Таблица 40

По кривой нарастания определен (по второму прямолинейному участку) коэффициент Р = 2,3 = 3800, или 2,3 р = 25,8, пз которого определен коэффициент

Наличие на кривой нарастания двух прямолинейных участков говорит о том, что недалеко от скважины находится зона с резко ухудшенными коллек-торскими свойствами. Действительно, по геологическим данным, недалеко от скважины испытываемый горизонт выклинивается.

Кроме того, результаты кратковременных остановок (см. табл. 39) были обработаны по формуле (23.19). Результаты обработки приведены в табл. 41 и на рис. 54.

3,0

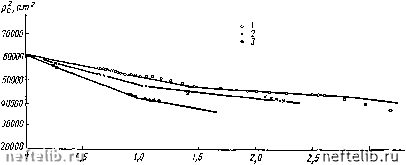

Рис. 53. Результаты обработки кривой нарастания давления после

шайбы диаметром:

J - d = 7,93 мм; 2 - d = 9,49 мм, 3 - d = 3,23 лик.

70000

О 100 20О 300 и 00 500 600 700 (р

Рис. 54. Результаты ис-ледования при кратковременных остановках.

200-

100 200 300

Q, тыс. и/сутки

Рис. 55. Результаты обработки индикаторной линии в координатах AplQ от Q.

Таблица 41

По результатам обработки определены рд = 61 500, т. е. р™ = 248 ат; угловой коэффициент второго участка 2,3 р = 26; угловой коэффициент первого участка (характеризующего наличие экрйна) 2,3 Pi = 68,5.

Как видно, результаты хорошо согласуются с результатами обработки кривых нарастания давления. Полученное при обработке пластовое давление р = 248 ат хорошо согласуется с измеренными величинами р, по соседним скважинам.

Го-Y

О-ой 10,0г

-0,02 -a,at -0,0В -о,08 -0,1 Хр-к

во-а

Рис. 56. Результаты обработки индикаторной кривой по формуле (32.31).

Все данные, характеризующие индикаторную линию, приведены в табл. 39 (для расчета здесь принято pnj, = 247,6 am). Обработка индикаторной кривой по стандартной методике показана на рис. 55 (кривая /). Как видно из рис. 55, индикаторная кривая имеет аномальный вид, который нельзя интерпретировать с помощью обычной методики. Если формально применить трехчленную формулу с С = 15 500, то обработка кривой (табл. 42) с учетом этого значения С дает следующий результат (см. рис. 55, кривая ): а = 60,0; b = 0,175 и не избавляет от сильного разброса точек.

Результаты обработки по формулам (32.31), (32.32) приведены в табл. 39 и на рис. 56. По результатам обработки определены коэффициенты р = 74 и Ь = 0,14.

По найденным значениям коэффициентов р и Ь рассчитаем индикаторную кривую и определим коэффициент а для условий работы на каждом режиме t* = = 2 ч (Ig t* = 2,06). Результаты расчета приведены в табл. 42 и на рис. 55 кривая /).
