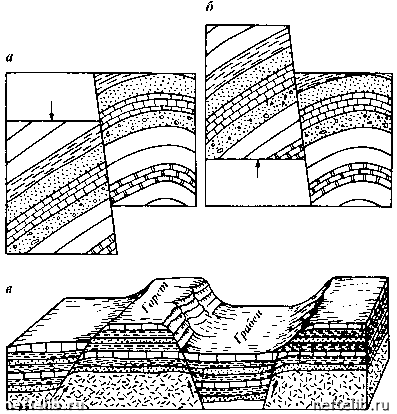

Рис. 1.3. Виды тектонических нарушений с разрывами и сдвигами:

а - сброс; 6 - взброс; в - тектонический разрыв антиклинальной складки

стояние между кровлей и подошвой), горизонтальную (расстояние между кровлей и подошвой по горизонтали) и вертикальную (расстояние между кровлей и подошвой по вертикали) мощности пластов.

Тектонические движения земной коры привели к образованию складок пластов, их разрывам, разломам и смещениям по плоскостям нарушений.

Различают складки в виде синклинали, антиклинали (см. рис. 1.1) и моноклинали (рис. 1.2). Синклиналь - это складка, обращенная выпуклостью вниз к центру Земли, в ядре которой более «молодые» породы, чем по краям. Антиклиналь - это складка, обращенная выпуклостью к поверхности Земли, в ядре которой находятся более древние породы. Последовательно расположенные антиклиналь и синклиналь образуют полную складку.

Синклиналь и антиклиналь имеют крылья - боковые части складки, замок - линия перегиба складки (у антиклинали называется седлом, а у синклинали - мульдой). Угол между крыльями называют углом складки. Если у складки только одно крыло, то ее называют моноклиналью (см.

рис. 1.2).

Разрывы земной коры также привели к возникновению разных структурных образований пластов. Если в процессе разрыва одна часть пластов



опустилась, а другая осталась на месте, такое образование называют сбросом (рис. 1.3, а). Если же одна часть пластов поднялась, а другая осталась на месте, то это образование называют взбросом (рис. 1.3, б).

При разрушении антиклинали формируются так называемые горсты и грабены (рис. 1.3, в). Для горста характерно поднятие части антиклинали над другой (неподвижными крыльями), а для грабена - наоборот, сводовая часть складки опустилась по отношению к неподвижным крыльям.

Если при тектоническом разрыве возникает горизонтальное перемещение пластов, то такое образование называют сдвигом. Взброс при сдвиге образует так называемый надвиг.

1.4. ОБРАЗОВАНИЕ ЗАЛЕЖЕЙ НЕФТИ И ГАЗА

Вместилещем нефти и газа в земной коре являются пустоты (поры) и трещины в осадочных горных породах. Суммарный объем пустот характеризует абсолютная (теоретическая) пористость - отношение объема пустот в породе Уп ко всему объему породы V. Это отношение, выраженное в процентах или долях единицы, называют коэффициентом пористости

K = Уп/У.

Абстрагируясь от реальности, представим пористую среду, сложенную из шариков. Легко показать, что максимальный теоретический коэффициент пористости K = 47,6 %, а минимальный K = 25,8 %. Реальный коэффициент пористости, как правило, лежит в этих пределах. Однако форма зерен, неотсортированность по размеру, наличие цементирующего вещества между зернами могут привести к уменьшению пористости ниже 25,8 %. Нетрудно показать, что теоретическая пористость не зависит от размеров шарообразных зерен.

Эффективной пористостью называют отношение объема сообщающихся между собой пар ко всему объему породы. Именно сообщающиеся поры заполняются пластовыми флюидами (нефтью, газом, водой), поэтому важный показатель - коэффициент насыщения породы Кн, равный отношению объема пустот, заполненных флюидом Уф, к общему объему пор Уп:

Кн = Уф/Уп.

Показатель горной породы, характеризующий возможность и скорость перемещения в ней флюида, называют проницаемостью.

Пористые и трещиноватые горные породы, способные вмещать про-мышленно значимые количества флюидов, называют коллекторами. Лучшими природными коллекторами являются пески и песчаники (так называемые гранулярные коллекторы), а также известняки (так называемые трещиноватые коллекторы). Обязательное условие существования коллекторов в качестве резервуаров нефти и газа - изоляция их от других проницаемых пород практически непроницаемыми породами. Лучшими изоляторами (так называемыми флюидоупорами) являются глины, проницаемость которых близка к нулю, в то время как пористость может быть существенной.

Нефть и газ - это горные породы, отличающиеся способностью гореть как каменный уголь, торф, бурый уголь. Горючие породы получили назва-



ние каустобиолитов («каустос» - горючий, биос - жизнь, литос - камень) -горючих органических камней. Каустобиолиты нефтегазового ряда называют битумами.

Споры о происхождении нефти в земной коре и сейчас не утихли. Известно несколько гипотез о происхождении нефти и газа, некоторые существенные из них, имеющие косвенное подтверждение, подвергнем анализу.

Наиболее ранняя - гипотеза М.В. Ломоносова - предполагает образование нефти из органического материала (растительного и животного) через фазу каменного угля с последующей его перегонкой под действием повышенных температур и давлений. Немецкие ученые Гефер и Энглер в 1888 г. подтвердили опытным путем возможность получения нефти из животных организмов, перегнав 492 кг сельдевого жира при температуре 400 °С и давлении 1 МПа и получив 299 кг (61 %) углеводородов (УВ) коричневого цвета плотностью 810,5 кг/м3. В 1919 г. академик Н.Д. Зелинский перегнал органогенный ил растительного происхождения (сапропель) из озера Балхаш и получил: 63 % смолах, 96 % кокса, 21 % газа (смесь метана с оксидом углерода, водородом и сероводородом). При последующей перегонке смолы получили бензин, керосин и тяжелые масла. Это серьезные аргументы в пользу господствующей в настоящее время гипотезы органического происхождения нефти и газа.

Однако ранее опытов Энглера в 1866 г. французский химик Бертело высказал гипотезу образования нефти в недрах Земли из минеральных веществ, а через 10 лет, в 1876 г. на заседании Русского химического общества Д.И. Менделеев изложил свою неорганическую гипотезу происхождения нефти из карбидов металлов (карбидная гипотеза), сущность которой в том, что во время деформации земной коры по возникающим разломам поверхностная вода проникала в глубь Земли, встречала на своем пути карбиды металлов, в результате взаимодействия с которыми получались УВ:

2FeC + 3H2O = Fe2O3 + C2H6t.

Образовавшиеся УВ по разломам и трещинам поднимались в верхние слои земной коры и накапливались в коллекторах, образуя месторождения нефти и газа.

Серьезным подтверждением карбидной гипотезы служат данные о приуроченности многих нефтегазовых месторождений к известным разломам земной коры и опыты французского химика Клоэца, который воздействием соляной и серной кислот на чугун, содержащий до 4 % углерода, получил ненасыщенные УВ. Однако более веские доводы в пользу гипотезы Д.И. Менделеева отсутствуют.

Особого внимания, на наш взгляд, заслуживает космическая гипотеза В.Д. Соколова, высказанная им в 1892 г., сущность которой в том, что в составе первичного газопылевого облака, из которого образовалась Земля, находились УВ, с течением времени попавшие в мантию, а в последующие периоды, по мере остывания мантии, выделились из нее и по трещинам мигрировали в рыхлые породы земной коры.

«Органические» гипотезы не могут ответить на следующие основные вопросы:

1) почему в природе встречаются огромные скопления нефти, которые не могут образоваться в результате анаэробного брожения растительных и животных масс?

2) почему месторождениям нефти и газа сопутствуют пластовые воды?
