Конфигурацию направленной скважины выбирают с учетом: назначения скважины;

геологических и технологических особенностей проводки ствола;

установленных ограничений на зенитный угол ствола скважины в интервале установки и работы внутрискважинного оборудования, связанных с его конструктивными особенностями и условиями работы;

установленных ограничений на угол наклона ствола скважины на проектной глубине.

Профили направленных скважин, как правило, подразделяют на три основных типа (рис. 9.1):

1 - тангенциальные скважины;

2 - S-образные скважины;

3 - J-образные скважины.

Скважины типа 1 отклоняют вблизи поверхности до угла, соответствующего техническим условиям, затем продолжают проходку до проектной глубины, сохраняя неизменным угол наклона. Такой тип часто применяют для скважин умеренной глубины в простых геологических условиях, когда не используют промежуточные колонны. В более глубокой скважине, когда требуется большое смещение, промежуточная обсадная колонна может быть установлена внутри интервала искривления или за ним, а необсажен-ный ствол бурят под неизменным углом наклона до проектной глубины. Тангенциальный профиль обеспечивает максимальное отклонение ствола скважины от вертикали при минимальном зенитном угле, поэтому его предпочитают применять в случае кустового бурения.

Тип 2 скважин предусматривает после бурения вертикального участка ствола отклонение забоя до некоторого зенитного угла, по достижении которого скважину бурят при постоянном угле наклона, а затем отклонение уменьшают до полного восстановления вертикального положения ствола. Промежуточная колонна может быть установлена в интервале второго отклонения, после чего скважину добуривают вертикальным стволом; S-об-разный профиль используют там, где наличие газовых зон, соленой воды и другие геологические факторы требуют использования промежуточных обсадных колонн. Этот тип иногда используют для бурения направленной скважины в целях глушения другой, фонтанирующей, скважины. Он также

12 3

------сЬ

Рис. 9.1. Основные типы вертикальных проекций наклонно направленных скважин



рационален, когда необходимо развести забои скважин при бурении их с одной платформы (например, при бурении в открытом море).

Тип 3 скважин предполагает отклонение забоя от вертикали на значительно больших глубинах, чем типы 1 и 2. Угол наклона ствола постоянно растет, пока не достигнута проектная глубина или продуктивный пласт. Как правило, этот тип скважин используют для бурения на пласты, расположенные под солевыми куполами, для кустового бурения, а также вскрытия глубоко залегающих объектов. К J-образным можно отнести также горизонтальные скважины.

Приведем несколько примеров применения направленных скважин различных типов.

Направленное бурение делает возможным добычу нефти из пластов, расположенных под морским дном на большом удалении от берега. Для эффективной разработки большинства морских нефтяных и газовых месторождений необходимо пробурить много скважин. Однако стоимость эксплуатационных платформ в открытом море намного больше стоимости добытой нефти или газа из одиночной скважины. Метод направленного бурения позволяет бурить много скважин с одной платформы в разные точки коллектора, располагая забои скважин по оптимальной сетке (рис. 9.2, скв. А). Для этого случая наиболее предпочтителен 2-й тип скважин.

Многие месторождения под дном открытого моря достаточно близки к берегу и могут быть достигнуты с суши направленными скважинами (см. рис. 9.2, скв. В). Однако в этом случае применимы скважины не только 2-го, но и 1-го типа.

Использование направленных скважин для глушения открытого вы-

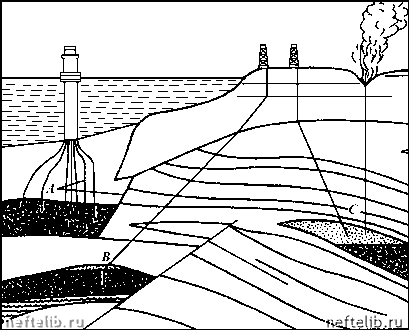

Рис. 9.2. Направленные скважины при бурении на море и для глушения открггых неуправляемых фонтанов



броса стало обычным (см. рис. 9.2, скв. C). Специальная разгрузочная скважина выполняет свою функцию даже тогда, когда ее забой находится на некотором расстоянии от ствола фонтанирующей скважины; эта технология допускает расстояние между забоями до 3,5 м.

Большое число направленных скважин пробурено на пласты, недосягаемые вертикальными скважинами с поверхности из-за таких препятствий, как холмы, озера, крупные строения (рис. 9.3, скв. А). Другие скважины пробурены в обход геологических препятствий. Так, скв. В была пробурена в солевом куполе, зацементирована и перенаправлена в нефтеносный пласт под куполом.

Бурение стволов скважин через соль осложнено их размывом, ухудшением свойств бурового раствора, потерей циркуляции. Эти осложнения настолько тяжелите, что часто приходится бурить в обход соляного купола (см. рис. 9.3, скв. C), чтобы избежать осложнений как внутри солевых отложений, так и над ними. Отметим, что скв. А пробурена по 1-му типу, а скв. В и C - по 3-му типу скважин.

Бурение через разлом лучше осуществлять под прямым углом к плоскости сдвига (скв. D), однако возникает опасность осложнений при прохождении разлома, которые можно исключить проходкой скважины под ним (скв. Е).

Другие случаи (рис. 9.4) включают эксплуатацию многопластовой залежи одиночной скважиной (А), выпрямление самопроизвольно отклонившейся скважины (В), обход прихваченного в скважине инструмента (C). Скважина, пробуренная в газовую шапку нефтяной залежи, может быть частично затампонирована (D) и отклонена в нефтеносную зону для того,

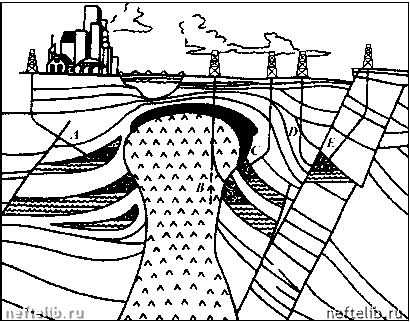

Рис. 9.3. Варианты направленного бурения в обход препятствий и под соляной купол
