сопротивлениях соответственно в трубах и кольцевом пространстве; Дро - потери давления в наземной обвязке; Дрт - перепад давления в турбобуре; Дрд - потери давления в долоте; Дрг - разность между гидростатическими давлениями столбов жидкости в кольцевом пространстве и трубах.

Для расчета потерь давления на трение при движении промывочной жидкости без шлама в трубах и кольцевом канале необходимо определить режим течения, в зависимости от которого выбираются те или иные расчетные формулы. Для этого вычисляется значение критического числа Рейнольдса Кекр течения промывочной жидкости, при котором происходит переход от структурного режима к турбулентному. Это число для вязко-пластических жидкостей определяется из соотношения

Иекр = 2100 + 7,3Не0,58, (6.6)

где He = pdnт0 / п2 - число Хедстрема; п - пластическая (динамическая)

вязкость промывочной жидкости, Па-с; т0 - динамическое напряжение сдвига, Па.

При течении жидкости внутри бурильной колонны значение dг принимается равным внутреннему диаметру бурильных труб dт. В затрубном пространстве dг определяется как разность между диаметром скважины dс и наружным диаметром бурильных труб dн.

Если число Рейнольдса движения жидкости в трубах Кет или кольцевом пространстве Кекп больше вычисленного значения Кекр, то режим течения турбулентный. В противном случае движение происходит при структурном режиме.

Значения Кет и Кекп определяются по формулам:

Иет = рУт dт/ п = 4pQ / лdт п; (6.7)

екпР1кп( = 4pQ , (6.8)

кп П п(dс - dн)n

где ут52, кп=-4Q 2 - средняя скорость жидкости соответственно в

п(dс2 - dH)

трубах и кольцевом канале; dт, dн - соответственно внутренний и наружный диаметры секций бурильной колонны, состоящей из труб одного размера, м.

При турбулентном режиме течения потери давления по длине канала определяются по формуле Дарси - Вейсбаха: внутри труб

Дрт= й 1 =8Pf; (6.9)

в кольцевом пространстве

ДРкп=кп2(dCvKпd;)l, (6.10)

где l - длина секции бурильных труб одинакового диаметра dт или dн, м; Хт, Хкп - коэффициенты гидравлического сопротивления трению в трубах и кольцевом пространстве. Их значения следует вычислять по формулам:



1,46k 100 -+-

ч0,25

Хт = 0,1

dт Кет у = 0,107

/ \0,25

1,46k 100

(6.11) (6.12)

Шероховатость k для стенок трубного и обсаженных участков затруб-ного пространства принимают равной 3-10-4 м, а для необсаженных участков затрубного пространства - 3-10-3 м. Формуле! (6.11) и (6.12) получены для турбулентных течений в трубах и кольцевых каналах вязкой жидкости. Будем их использовать и для турбулентных течений неньютоновских жидкостей, поскольку для них нет полностью подтвержденных экспериментально аналогичных формул. В случае структурного режима течений формулы для определения потерь давления по длине канала имеют вид:

Pтdт

(6.13)

Pкп(dс - dн)

(6.14)

где рт, ркп - коэффициенты, значения которых можно определить по графику (рис. 6.24), предварительно вычислив число Сен-Венана для труб 8т или кольцевого пространства 8кп по формулам:

(6.15)

S =тo(dс-dн) = птo(dс - dн)2(dс + dн

nv к

(6.16)

По формулам (6.10), (6.14) определяются потери давления в кольцевом канале между стенками скважины и турбобуром. При этом значениям dн и I в формулах будут соответствовать наружный диаметр корпуса турбобура dт и его длина 1т. Местные потери давления от замков в кольцевом пространстве определяются из выражения


/ 2 3 5 7 10 20 40 60 80100 200 400 600 1000 S

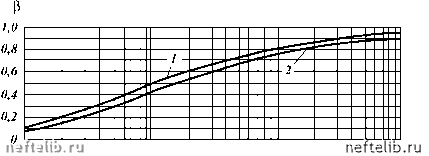

Рис. 6.24. Зависимость р от числа Сен-Венана S для круглых (1) и кольцевых (2 каналов 150



Дрмк = -j- =

22 2

di-d2 -1

2 2

рукп, (6.17)

где 1т - средняя длина трубы в данной секции бурильной колонны, м; dм - наружный диаметр замкового соединения, м; l - длина секции бурильных труб одинакового размера, м.

Для секции бурильной колонны, состоящей из труб, имеющих внутреннюю высадку, вычисляются потери давления в местных сопротивлениях внутри труб по формуле

Дрмт =1р -. (6.18)

Потери давления в наземной обвязке находят по формуле

Дро = («с +аш +ав +aк)pQ, (6.19)

где ас, аш, ав, ак - коэффициенты гидравлических сопротивлений различных элементов обвязки, приводимые в справочной литературе.

Перепад давления в турбобуре вычисляют исходя из кинематического подобия по формуле

Дрт =Дртн -РQ, (6.20)

где Дртн, Qтн - справочные данные турбобура при номинальном режиме его работы на жидкости известной плотности рс.

Перепад Дрг вычисляется по формуле Дрг = (1 - ф)(рш - р)д1. При промывке без углубления, когда плотности раствора на входе и выходе скважины сравниваются, Дрг равно нулю.

ОПРЕДЕЛЕНИЕ ПОТЕРЬ ДАВЛЕНИЯ В ДОЛОТЕ. ВЫБОР ГИДРОМОНИТОРНЫХ НАСАДОК

Резерв давления Дрд, который может быть реализован в долоте, определяется как разность между давлением Ьрн, развиваемым насосом (или насосами) при выбранном диаметре втулок, и суммой перечисленных выше потерь давления в элементах циркуляционной системы Др = 2(Дрг):

Дрд = Ьрн -Z (Др.), (6.21)

где Ь - коэффициент, равный 0,75 - 0,80 и учитывающий, что рабочее давление нагнетания насосов должно быть, согласно правилам ведения буровых работ, меньше паспортного на 20 - 25 %.

По значению Дрд следует установить возможность использования гидромониторного эффекта при бурении данного интервала скважины. Для этого необходимо вычислить скорость движения жидкости в промывочных отверстиях долота

Уд = 2Дрд/ р, (6.22)

где ц - коэффициент расхода, значение которого следует принимать равным 0,95. Если полученное исходя из резерва давления значение
