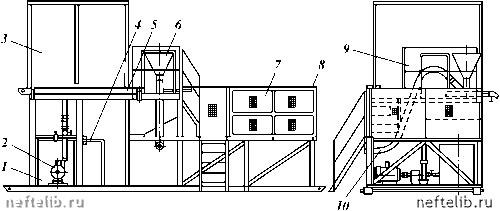

Рис. 6.23. Блок химической обработки буровых растворов

Блок предназначен для приготовления жидких химических реагентов, перекачки их из автоцистерн в резервуар, складирования мешков с порошкообразными материалами, подачи жидких реагентов в буровой раствор. Жидкие химические реагенты готовят в баке 1, в который подается вода по трубопроводам. Мешки с порошком разрезают на столе 4 и содержимое высыпают в бак. В этом случае для перемешивания используют комплект химического насоса 2. Жидкости перемешивают не менее 30 мин. Приготовленный химический реагент этим же насосом перекачивают в резервуар.

Обработанный буровой раствор из одной емкости в другую перекачивают шламовым насосом, а перемешивание его до полной гомогенизации осуществляют перемешивателями.

6.7. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ПРОМЫВКИ СКВАЖИНЫ НЕСЖИМАЕМОЙ ЖИДКОСТЬЮ

Точность гидравлического расчета процесса промывки скважины зависит в первую очередь от достоверности исходной информации.

Некоторые исходные данные к расчету могут быть определены приближенно. К таким данным относятся: диаметр необсаженного ствола скважины, реологические свойства промывочной жидкости, шероховатость стенок труб и скважины и т.д. Поэтому при расчете следует пользоваться оценками, позволяющими удовлетворить всем технологическим и геологическим условиям бурения. Так, оценкой снизу для гидродинамического давления в кольцевом пространстве скважины, исходя из условий создания противодавления на продуктивные пласты, является гидростатическое давление столба промывочной жидкости. Для оценки сверху распределения давлений, исходя из условия недопущения гидроразрыва (поглощения) пластов, и при определении давления в насосе целесообразно применять расчетные соотношения и исходные данные, дающие несколько завышенные значения перепада (потерь) давления в различных элементах циркуляционной системы.

При определении расхода промывочной жидкости, обеспечивающего



очистку забоя и транспорт шлама в кольцевом пространстве, необходимо знать среднюю скорость течения жидкости в затрубном пространстве ук, обеспечивающую вынос выбуренной породы из скважины. При промывке первых скважин на площади скорость ук выбирают по расчету. По мере разбуривания площади и накопления опыта значение ук может уточняться с учетом других факторов (тип разбуриваемых пород, способ бурения, конструкция долот и т.п.). Обычно эта скорость находится в диапазоне 0,7 -

1,4 м/с.

По известному значению ук определяется расход Q промывочной жидкости, необходимый для выноса шлама:

Q = n(dc2 - (6.1)

где dc - диаметр скважины, м; dн - минимальный наружный диаметр труб бурильной колонны, м.

Полученное значение Q уточняется проверкой условия, обеспечивающего очистку забоя от шлама:

Q >П4С2а, (6.2)

где а = 0,350,5 м/с при роторном способе и электробурении; а = 0,5 0,7 м/с при бурении гидравлическими забойными двигателями.

При выборе диаметра цилиндровых втулок насоса значение Q подбирают, ориентируясь на вынос шлама, а диаметры цилиндровых втулок бурового насоса окончательно выбирают из справочных таблиц. Суммарную подачу насосов определяют по формуле

Q = mnQн,

где m - коэффициент заполнения; n - число насосов; Qн - подача насоса при данном диаметре втулок, м3/с.

Коэффициент m выбирается в зависимости от условий всасывания жидкостей. При наличии подпора на всасывание m = 1. Если всасывание осуществляется из емкостей в грунте, то при промывке водой m = 0,9 и глинистым раствором m = 0,8.

При выборе плотности промывочной жидкости, применяемой при раз-буривании заданного интервала, необходимо учитывать следующие два условия: создание противодавления, препятствующего притоку в скважину пластовых флюидов, и предотвращение гидроразрыва.

Первое условие имеет вид

р = min рРпл, Рпл РРI, (6.3)

где р - плотность промывочной жидкости, кг/м3; Ар - коэффициент резерва; рпл - пластовое давление, Па; g - ускорение сил1 тяжести, м/с2; 1к - глубина залегания кровли пласта с максимальным градиентом пластового давления, м; Дрр - потери давления.

Согласно существующим правилам рекомендуются следующие значения kp и Дрр:

kp = 1,1 1,15; Дрр = 1,5 МПа при 1к < 1200 м;



kp = 1,05 1,1; Дрр = 2,5 МПа при 1200 м < 1к < 2500 м;

kp = 1,04 1,07; Дрр = 3,5 МПа при 1к > 2500 м.

Рассчитанную по формуле (6.3) плотность р необходимо проверить на соответствие второму условию, из которого следует, что давление промывочной жидкости в затрубном пространстве против каждого пласта должно быть меньше давления гидроразрыва данного пласта. Второе условие записывается следующим образом:

р< рг -Z (Дркп) - (1 -Ф)рш дп (64)

где рг - давление гидроразрыва (поглощения) пласта, Па; Е(Дркп) - потери давления при движении промывочной жидкости в затрубном пространстве на пути от подошвы рассматриваемого пласта до устья скважины, Па;

Ф = (-d2"/!)-Q - содержание жидкости в шламожидкостном потоке без

учета относительных скоростей; рш - плотность шлама, кг/м3; 1п - глубина залегания подошвы рассматриваемого пласта, м; ум - механическая скорость бурения, м/с.

Поскольку значения Е(Дркп) и ф зависят от расхода промывочной жидкости, то проверить второе условие можно только после установления подачи насосов.

При выборе турбобура расход промывочной жидкости ", кроме очистки забоя и выноса шлама, должен обеспечить работу турбобура с заданным для разрушения породы моментом Mp. Поэтому по справочнику необходимо подобрать турбобур такого типа, который удовлетворяет следующим условиям: диаметр корпуса меньше диаметра долота более чем на 10 мм; расход жидкости при номинальном режиме работы "тн близок к принятой подаче насоса; крутящий момент Мт не менее чем на 20 % больше заданного Mp, необходимого для разрушения породы.

Крутящий момент турбобура при работе на жидкости плотностью р и подаче насоса " определяется из соотношения

рс02н

где Мтн, рс, Отн - соответственно тормозной момент на валу турбобура, плотность и расход жидкости при номинальном режиме его работы.

РАСЧЕТ ПОТЕРЬ ДАВЛЕНИЯ В ЭЛЕМЕНТАХ ЦИРКУЛЯЦИОННОЙ СИСТЕМЫ

Общие потери давления Др (в Па) при движении промывочной жидкости в элементах циркуляционной системы определяются из выражения

Др = X (Др,) = X (Дртр) +Е (Дркп) + Дрмт + Дрмк + Дро + Дрт +Дрд +Дрг, (6.5)

где X (Дртр), X (Дркп) - потери давления на трение соответственно в трубах и кольцевом пространстве; Дрмт, Дрмк - потери давления в местных
