тормоза лебедки чрезвычайно трудно. Ручная подача очень утомляет бурильщика, так как ему приходится одновременно внимательно следить за измерительными приборами, напрягать зрение, слух и, держась за ручку тормоза, по физическому ощущению судить о характере работы долота на забое. Мастерство современного бурильщика обусловливается его физической натренированностью. Она приобретается годами и требует своеобразного таланта, особых физических и психических данных.

Равномерная подача в пределах заданного усилия на забой достигается механизированной подачей. При этом должны быть выполнены следующие основные требования:

скорость подачи инструмента должна устанавливаться автоматически в соответствии с крепостью проходимых пород и степенью изнашивания долота;

скорость подачи должна плавно регулироваться в широких пределах от нескольких десятков метров в час при бурении в мягких до нескольких сантиметров в крепких породах;

при остановке гидравлического забойного двигателя, а также при значительных перегрузках двигателя должен быть предусмотрен реверс системы - подъем долота с забоя;

автомат должен быть прост и надежен в эксплуатации.

Все известные системы устройств для подачи долота (УПД) можно разделить на следующие четыре основные группы.

1. Автоматы подачи, работающие в зависимости от выделяемой на бурение мощности.

2. Автоматы подачи, работающие в зависимости от натяжения талевого каната (нагрузки на долото).

3. Регуляторы подачи, осуществляющие равномерную подачу инструмента (регуляторы отличаются от автоматов подачи в основном тем, что у них отсутствует реверс бурильной колонны).

4. Стабилизаторы веса, осуществляющие подачу инструмента при постоянстве заданной осевой нагрузки на долото.

Существует ряд конструкций УПД. В последнее время на промыслах России достаточно широко применяют автоматический регулятор типа РПДЭ-3 (регулятор подачи электрический). Он предназначен для поддержания режимов бурения нефтяных и газовых скважин гидравлическими забойными двигателями и ротором (при бурении электробуром чаще используют автоматический регулятор типа БАР).

РПДЭ-3 обеспечивает:

поддержание заданного значения осевой нагрузки на долото (нагрузка задается бурильщиком с пульта управления);

поддержание постоянной скорости подъема или подачи бурильной колонны (скорость также задается бурильщиком с пульта управления).

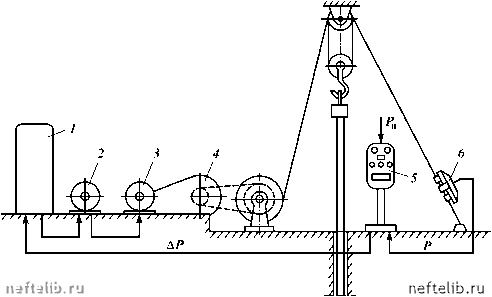

Согласно схеме РПДЭ-3 (рис. 24.1), осевая нагрузка на долото измеряется с помощью электрического датчика 6 и передается на пульт управления 5, где сравнивается со значением Pq, задаваемым бурильщиком. Разность сигналов ДР поступает на усилители, установленные в станции управления /. Усилители действуют на обмотку возбуждения мотор-генератора 2, вращаемого асинхронным электродвигателем с питанием от системы электроснабжения буровой. Генератор 2 питает двигатель постоянного тока 3, установленный на приводе редуктора 4 и соединенный через цепную передачу муфты с подъемным валом лебедки.




Рис. 24.1. Схема регулятора иодачи РПДЭ-3

Режим поддержания заданного значения скорости подачи (или подъема) бурильной колонны можно применять для проработки скважины, аварийного подъема бурильного инструмента при отказе главного привода и т.п.

Заданная осевая нагрузка на долото автоматически поддерживается с помощью стабилизаторов веса. На промыслах используют стабилизаторы веса типа СВМ (конструкции ВНИИБТ и др.). Их можно устанавливать на буровых лебедках при наличии пневмосистемы с давлением воздуха 0,6 - 0,9 МПа. СВМ (рис. 24.2) состоит из исполнительного пневматического поршневого механизма, соединяемого с рукояткой ленточного тормоза буровой лебедки; пульта управления с электроконтактным манометром и рукоятками для установки осевой нагрузки на долото и значения подачи инструмента за один импульс; механизма обратной связи, соединяемого с барабаном лебедки с помощью фрикционного ролика; соединительного электрического кабеля. Перед включением СВМ в работу по шкале прибора на пульте управления задается значение осевой нагрузки на долото, которое необходимо поддерживать в процессе бурения. СВМ осуществляет импульсную подачу бурильной колонны, прерывая или возобновляя ее в процессе бурения, если фактическая нагрузка на долото отличается от заданной более чем на ±3 кН по гидравлическому индикатору веса. При необходимости бурильщик может в любой момент затормозить лебедку простым нажатием на тормозную рукоятку и тем самым вывести СВМ из действия.

Применительно к типу буровой установки регуляторы подачи долота подразделяют на следующие модификации:

РПДЭ-3-125 (для буровых установок типа Уралмаш 125БД, Уралмаш 125БЭ);

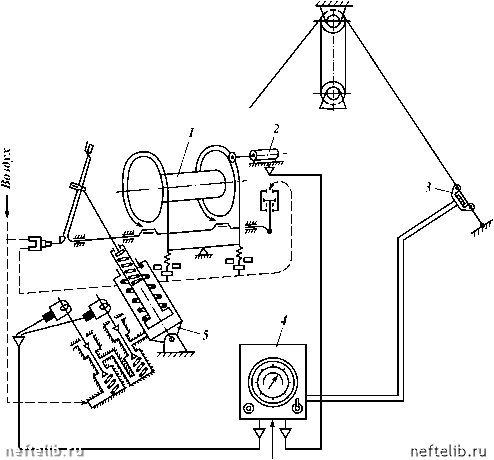

Рис. 24.2. Принципиальная схема стабилизатора веса тина СВМ:

1 - лебедка; 2 - механизм обратной связи; 3 - индикатор веса; 4 - пульт управления; 5 - исполнительный механизм

РПДЭ-3-125/160 (Уралмаш 125ДГ, Уралмаш 125Э, Уралмаш 160ДГ, Уралмаш 160Э);

РПДЭ-3-200 (Уралмаш 200ДГ-111, Уралмаш 200Э);

РПДЭ-3-80/125 (БУ-80БрД, БУ-80БрЭ, БУ-125БрД, БУ-125БрЭ);

РПДЭ-3 (Уралмаш 4Э-70, Уралмаш 3Д-70, Уралмаш 6Э-61).

Основные технические данные регуляторов подачи долота для разных буровых установок приведены в табл. 24.1.

Указанные модификации регуляторов подачи различаются в основном конструкцией силового узла и типом применяемых электрических машин. Упрощенная схема регулятора РПДЭ-3 изображена на рис. 24.3.

Перед монтажом регулятора подачи долота РПДЭ-3 на буровой необходимо подготовить к работе его узл1.

1. Станция управления:

а) проверить правильность установки станции по уровню, отклонение от вертикального положения не должно превышать 5°; проверить отсутст-
