ний выступ средней части составного корпуса имеют трапецеидальную резьбу, на которой при вращении бурильных труб и, следовательно, составного корпуса происходит осевое перемещение золотника из крайнего нижнего положения в крайнее верхнее. Крайнее нижнее положение золотника определяется по совпадению его выступающего из корпуса торца с риской на наружной поверхности шпинделя. Корпус устройства заканчивается нажимной гайкой, нижняя часть которой выполнена в виде кожуха, образующего зазор между его внутренней поверхностью и золотником. Гайка одновременно поджимает манжетные уплотнения и направляет поток бурового раствора, прокачиваемого через радиальные отверстия шпинделя.

Тампонажный раствор, поднятый при цементировании выше обсадной колонны, вымывается из скважины через эти отверстия. Упорный шарикоподшипник и подшипник скольжения работают в масляной ванне, которая имеет два закрывающихся пробками отверстия (для подачи масла и выхода воздуха).

Принцип действия подвесного устройства заключается в следующем. В исходном положении весь поток циркулирующей жидкости проходит через башмак обсадной колонны. После окончания ее цементирования и получения сигнала «стоп» вращением бурильной колонны вправо без какой-либо разгрузки приподнимают золотник, открывают боковые промывочные отверстия в подвесном устройстве и вымывают весь тампонажный раствор, поднятый выше обсадных труб. При этом периодически вращают колонну ротором в течение всего времени промывки в период ОЗЦ. Продолжительность и периодичность вращения бурильных труб для исключения их прихватов устанавливают в каждом конкретном случае.

После окончания срока схватывания тампонажного раствора циркуляцию жидкости прекращают и колонну бурильных труб плавно опускают, пока нагрузка на крюке не станет соответствовать весу бурильной колонны. При этом торцовые кулачки подвески входят в зацепление друг с другом, давая возможность вращать ниппельную часть разъединителя и отсоединять бурильные трубы от зацементированного хвостовика или секции обсадной колонны.

Подвески типа ЦП также можно использовать при подвешивании хвостовиков и секций обсадных колонн в обсаженной части ствола.

Подготовка подвесного устройства к работе начинается с заполнения масляной камеры маслом, при этом золотник должен занимать крайнее нижнее положение. Для этого в условиях буровой устройство укладывают на мостки вверх отверстиями для ввода смазочного материала, вывинчивают из них пробки и через одно из этих отверстий заполняют масляную камеру, используя дизельное масло МТ-16.

Затем регулируют положение золотника таким образом, чтобы его выступающий из корпуса торец оказался совмещенным с риской на наружной поверхности шпинделя подвески. Подготовленное устройство опрессо-вывают водой на давление 22,5 МПа. При этом истечение воды через уплотнения между золотником и шпинделем, а также подтекание масла через манжетные уплотнения между золотником и корпусом не допускаются.

Подготовленную к работе подвеску типа ЦП собирают на мостках с разъединителем, заранее закрепленным на обсадной трубе. Затем собранную систему подают в буровую, закрепляют резьбовые соединения подвески с ниппелем разъединителя машинными ключами, устанавливают сборку



на элеватор и вращением части подвески цепным ключом проверяют характер перемещения золотника и его положение относительно боковых промывочных отверстий. При этом подсчитывают число оборотов корпуса. Далее собранную систему снова укладывают на мостки.

После спуска в скважину на заданную глубину хвостовика или секции обсадкой колонны на бурильных трубах приступают к цементировочным работам. При этом вращение бурильных труб должно быть исключено.

В процессе цементирования хвостовика трубы расхаживают для предотвращения их прихвата. После получения сигнала «стоп» избыточное давление в колонне снижают до атмосферного. Устанавливают ведущую трубу и вращением бурильной колонны вправо приподнимают золотник подвесного устройства в крайнее верхнее положение. Затем восстанавливают циркуляцию через боковые промывочные отверстия подвески и промывают скважину, периодически вращая бурильную колонну до полного удаления тампонажного раствора, поднятого над обсадными трубами.

После истечения заданного периода ОЗЦ бурильные трубы подают вниз с разгрузкой до «собственного веса» и одновременной промывкой скважины одним насосом при подаче 10 л/с. При этом кулачки подвески сходятся, давление повышается, и буровой насос останавливают.

Если при креплении скважины применяли резьбовой разъединитель, то последующим вращением бурильных труб вправо их отсоединяют от обсадных, приподнимают над верхней частью хвостовика, восстанавливают циркуляцию и после непродолжительной промывки подвесное устройство поднимают на поверхность.

После подъема из скважины подвесное устройство промывают водой, очищают, смазывают и хранят под навесом на выкладках. Это устройство можно применять многократно.

На клиньях хвостовики и секции обсадных колонн подвешивают только в обсаженной части скважины, где практически мал износ внутренней поверхности обсадных труб. Основной принцип этого способа подвешивания заключается в том, что спускаемую часть обсадной колонны заклинивают, вводя клиновидные плашки, расположенные на ее наружной поверхности, в кольцевой межколонный зазор.

Клиновое подвесное устройство устанавливают под разъединителем. Оно служит для цементирования обсадных колонн в растянутом состоянии после отсоединения бурильных труб от обсадных. Подвеску на клиньях можно осуществлять при наличии поглощений любой интенсивности. Клиновые подвесные устройства невозможно применять в следующих случаях: при мал1х кольцевых межколонных зазорах (менее 30 мм); при спуске обсадной колонны в скважину, сопряженном с проработкой осложненного ствола и расхаживанием хвостовика или секции; при значительном износе внутренней поверхности предыдущей обсадной колонны, в которой планируется подвеска; при весе спускаемого хвостовика или секций обсадной колонны, превышающем 10 кН.

По принципу действия клиновые подвесные устройства подразделяют на механические и гидравлические.

Механическая клиновая подвеска (рис. 12.16) состоит из цилиндрического корпуса 8, верхняя часть которого заканчивается муфтой 1 с конусообразной наружной поверхностью, предназначенной для распора при скольжении по ней клиновых плашек. На корпус свободно надет перемещаемый по нему в осевом и радиальном направлениях узел подвески, со-

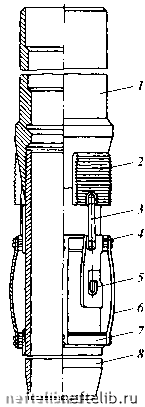

Рис. 12.16. Механическая клиновая подвеска в транспортном положении:

1 - конусообразная муфта; 2 - клиновые плашки; 3 - соединительная пластина; 4, 7 - верхнее и нижнее кольца центратора; 5 - штифт; 6 - пружинный центратор; 8 - корпус

стоящий из пружинного арочного центратора 6 и расположенных выше него четырех клиновидных плашек 2, каждая из которых связана с центратором посредством вертикальных пластин 3 одинакового размера. Каждая пластина верхним концом скреплена с соответствующей плашкой, а нижние концы пластины прикреплены к верхнему кольцу центратора 4. Это кольцо имеет крючок, который замыкается на ввинчиваемый в корпус штифт. Клиновидные плашки имеют гладкую внутреннюю поверхность, которая обеспечивает скольжение плашек на конусообразной муфте 1, а снаружи - зубцы для качественного контакта с поверхностью обсадной трубы, на участке которой работают клинья и осуществляется подвеска хвостовика.

Штифт 5 ввинчивают в корпус 8 после того, как на него будет надет центратор с клиновидными плашками. Он предназначен для удержания клиньев в транспортном положении при спуске хвостовика или секций обсадной колонны.

Размер центратора должен соответствовать внутреннему диаметру обсадной колонны.

Клиновое устройство устанавливают на первой трубе под разъединителем в транспортном состоянии с замкнутым на штифте крючком. При этом клиновидные плашки занимают относительно муфты нижнее положение, не выступают за пределе! ее максимального наружного диаметра и не препятствуют спуску обсадных труб в скважину.

После спуска хвостовика на заданную глубину колонну труб приподнимают на необходимую высоту и поворачивают влево. При этом штифт, повернутый совместно с корпусом, выходит из зацепления с крючком, который остается неподвижным относительно корпуса подвески вследствие действия сил трения при взаимодействии распертого центратора со стенками обсадной колонны.

Далее колонну плавно подают вниз, конусообразная муфта начинает входить в клиновидные плашки, раздвигая их до полного расклинивания в кольцевом межколонном зазоре. Хвостовик остается подвешенным на клиновидных плашках, упирающихся в стенки обсадной трубы предыдущей колонны.

Затем общий вес колонны (бурильных и обсадных труб) снижают на значение веса обсадных труб, вращением бурильных труб вправо отсоединяют их от обсадных и приступают к цементированию подвешенного на клиньях хвостовика.
