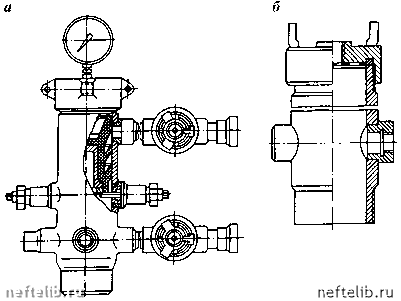

Рис. 12.1. Цементировочные головки типов ГУЦ (а) и ГЦК (б)

ление соответственно 6,4 и 5,0 МПа. При цементировании с применением цементировочной головки типа ГЦК после окончания нагнетания тампо-нажного раствора и промывки линии отвинчивают крышку, опускают в корпус головки ниже патрубков цементировочную пробку, завинчивают крышку и начинают продавливать тампонажный раствор.

Универсальные цементировочные головки типа ГЦУ (рис. 12.2; табл. 12.2) предназначены для обвязки обсадных колонн на устье скважины, для зарядки нижней разделительной пробки в колонну, а также для размещения верхней (продавочной) разделительной пробки при цементировании скважин.

Таблица 12.2

Техническая характеристика головок типа ГЦУ

Показатель

Шифр головки

ГЦУ-140-146

ГЦУ-168

ГЦУ-245

ГЦУ-273

ГЦУ-324

ГЦУ-340

Условный диаметр, мм

140-146

Максимальное рабочее

давление, МПа

Максимальная длина

пробок, устанавливае-

мых в головку, мм

Внутренний диаметр

головки, мм

Высота головки, мм

1050

1145

1180

1190

Монтажная база напор-

1100

1150

1205

1220

1285

1285

ных трубопроводов, мм

Масса, кг

Примечание. Число присоединительных боковых отводов для всех указанных типов

равно трем.




Рис. 12.2. Универсальная цементировочная головка типа ГЦУ:

1 - съемник; 2 - крышка; 3 - гайка; 4 - проходной кран; 5 тель (сигнализатор) начала движения пробки

присоединительные линии; 6 - корпус; 7 - фиксатор пробки; 8 - указа-



Универсальность этих головок заключается в том, что они позволяют цементировать обсадные колонны, подвешенные на буровом крюке, с одновременным расхаживанием их. Кроме того, головки типа ГЦУ имеют сигнализатор начала движения разделительной пробки, более просты в обслуживании, предотвращают остаточные давления над разделительной пробкой после закачки тампонажного раствора в колонну.

Разделительные пробки предназначены для предотвращения смешивания тампонажного раствора с буровым раствором и продавочной жидкостью при цементировании, а также для получения сигнала о посадке пробки на стоп-кольцо, свидетельствующего об окончании процесса продавливания тампонажного раствора в затрубное пространство скважины. Используют пробки нескольких типов, каждый из которых предназначен для выполнения различных функций.

Пробки продавочные верхние типа ПП (рис. 12.3) служат для разделения тампонажного раствора при его продавливании в затрубное пространство скважин от продавочной жидкости. Существует модификация пробок, у которых в верхней части корпуса на внутренней поверхности нарезана резьба для заглушки. Без заглушки эту пробку можно использовать как секционную. Основные параметры этих пробок приведены в табл. 12.3.

Пробки разделительные двухсекционные типа СП (рис. 12.4) предназначены для цементирования потайных колонн и секций обсадных колонн, спускаемых частями. В процессе цементирования при продавливании тампонажного раствора верхняя секция пробки движется внутри бурильных труб, разделяя продавочную жидкость и тампонажный раствор, до тех пор, пока не достигает нижней секции пробки, установленной на штифтах на торце верхней трубы обсадной колонны, затем, перекрыв отверстие в нижней части пробки, под действием возникающего давления движется вместе с ней до посадки на стоп-кольцо.

Пробки типа СП изготовляют по ТУ 39.207 - 76 для обсадных колонн следующих диаметров, мм: 114-140, 146, 168, 178-194, 219 - 245, 273 - 299, 324 - 351, 377 и 407 - 426.

Пробки разделительные нижние типа ПЦН разработаты в б. ВНИИКРнефти на базе пробки ПВЦ. Их отличительной особенностью является наличие сквозного отверстия в сердечнике, в нижней части кото-

Рис. 12.3. Пробки продавочные верхние типа ПП с пригуммированными (а) и наборными резиновыми (б) манжетами:

1 - резиновая манжета; 2 - алюминиевый корпус; 3 - дистанционная втулка; 4 - стяжная гайка
