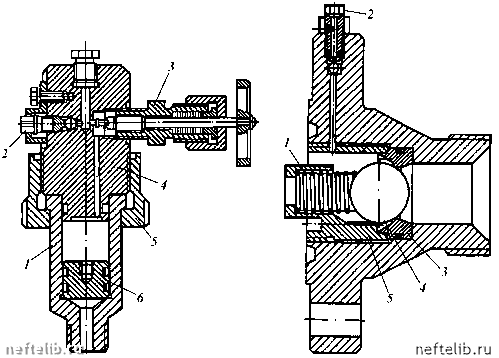

Рис. 21.24. Предохранитель манометра с разделителем сред ОАО «ВЗБТ»:

1 - корпус; 2 - разрядный клапан; 3 - игольчатый вентиль; 4 - крышка; 5 - гайка; б - поршень

Рис. 21.25. Обратный клапан блока глушения манифольда ОАО «ВЗБТ»:

1 - пружина; 2 - корпус; 3 - седло клапана; 4 - шар; 5 - крышка

Сепараторы подразделяют на две категории - низкого (СРБ) и высокого (П12.10) давления. В сепараторах низкого давления (до 0,04 МПа) имеется внутренний гидрозатвор, высота которого определяет максимальное рабочее давление (рис. 21.26). В сепараторах высокого давления (более 0,04 МПа) предусмотрен регулятор уровня жидкости, обеспечивающий его нормальную работу независимо от давления (рис. 21.27). Техническая характеристика сепараторов приведена в табл. 21.17.

При строительстве скважин на месторождениях, в продукции которых содержится значительное количество (более 6 %) сероводорода и углекислого газа, используют трапно-факельные установки, состоящие из сепаратора, вакуумного дегазатора, вакуумных компрессоров, шламовых насосов, эжекторного насоса, факельного стояка, обвязанных вместе трубопроводами с запорной и предохранительной арматурой и показывающими приборами.

Пакет напорных труб и трубных секций включает четыре напорные трубы длиной 8 м, воспринимающие рабочее давление манифольда 35 и 70 МПа и опрессованные соответственно на 70 и 105 МПа, и 10 трубных секций, опрессованных на давление 21 МПа. Общая длина трубной обвязки составляет 112 м.

Задвижки шиберные прямоточные типа ЗМ предназначены для пере-

2413

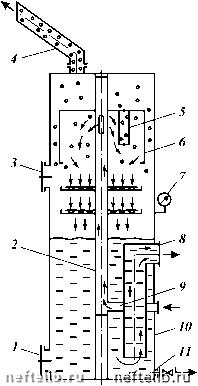

Рис. 21.26. Схема сепаратора бурового раствора СРБ-1 конструкции ВНИИКрнефти:

1, 3 - нижний и верхний люки; 2 - несущая труба; 4 - патрубок для рассеивания газа; 5 - газовый патрубок; 6 -камера первичной сепарации; 7 - манометр; 8 - патрубок слива рабочей жидкости - гидрозатвор; 9 - патрубок ввода газожидкостной смеси; 10 - корпус; 11 - патрубок слива остаточной жидкости

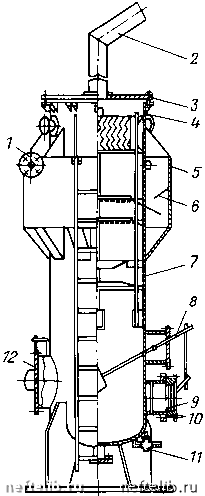

Рис. 21.27. Сепаратор П12.10 конструкции ОАО «ВЗБТ»:

1 - патрубок ввода газожидкостной смеси;

2 - патрубок сброса газа; 3 - крышка; 4 - блок решеток; 5 - обечайка; 6 - тарелка; 7 - корпус; 8 - поплавок; 9 - шиберный затвор; 10 - фланец; 11 - запорный кран; 12 - нижний люк

крытия линий глушения и дросселирования манифольда противовыбросо-вого оборудования.

Задвижки выпускают с ручным и гидравлическим управлением следующих типоразмеров:

ЗМ - 80х35 и ЗМ - 80Гх35 по ТУ 3-2451-91 «Оборудование противо-

выбросовое ОП-230/80х35-А ОАО «ВЗБТ»;

ЗМ-80х70 и ЗМ-80Гх70 по ТУ 3-2533-94 «Оборудование противо-



Показатель

Рабочее давление (максимальное), МПа, не более

Высота гидрозатвора, мм, не более

Тип регулятора уровня жидкости в сепараторе

Пропускная способность:

по жидкости, м3/ч (л/с)

по газу, нм3/ч (нм3/с) Диаметр газоотводного патрубка, мм Габаритные размеры блока сепаратора, мм:

длина

ширина

высота Масса сепаратора, кг Изготовитель

Примечание. Для обеих конструкций диаметр корпуса - 1020 мм, диаметр патрубка ввода газожидкостной смеси - 100 мм, диаметр патрубка слива жидкости - 280 мм.

Сепаратор конструкции

ВНИИКРнефти

ОАО «ВЗБТ»

0,04

0,07

1800

Механический с

поплавком

200 (56)

108 (30)

10 000 (2,77)

6000 (1,67)

1020

1840

1020

1720

5700

4050

2300

2260

Хадыженский и

ОАО «ВЗБТ»

Краснодарский

машинострои-

тельные заводы

выбросовое ОП - 230/80х70-А ОАО «ВЗБТ» и ТУ 3-2496 - 92 «Оборудование противовыбросовое ОП-280/80х70 Пермского машиностроительного завода им. Ленина».

Воронежским механическим заводом выпускаются шиберные задвижки по стандарту АР1 6А (17-е издание) из низколегированных и коррозионно-стойких сталей, рассчитанные на давление от 14 до 105 МПа, для применения в обычных и коррозионных средах, содержащих сероводород и углекислый газ до 25 % по объему каждого в различных климатических зонах с температурой окружающей среды от -60 до +60 °С. Запорным устройством задвижки служит шибер с уплотнением типа металл - металл.

УСТРОЙСТВО И РАБОТА ОСНОВНЫХ ЧАСТЕЙ МАНИФОЛЬДА

Задвижка с ручным управлением ЗМ-80х70. Прямоточная задвижка с перемещающимися седлами предназначена для установки в ма-нифольде противовыбросового оборудования при работе в абразивных средах (рис. 21.28).

Шпиндель задвижки - выдвижной, в связи с чем предусмотрен уравновешивающий шток, опора - шарикоподшипники, седла - сменные, шибер - плоский. Пробки в днище задвижки позволяют периодически промывать корпус и заполнять его смазочным материалом. Затвор задвижки состоит из помещенных в расточке корпуса б седел 12, которые с помощью тарельчатых пружин 7 прижаты к плоскому шиберу 13. В канавку корпуса седла вставлено О-образное резиновое уплотнение 11 . При подаче давления седло со стороны входа среды перемещается вместе с отжимаемым шибером и седлом в сторону выхода среды до упора в торец расточки корпуса. Это перемещение, происходящее под действием гидравлического перепада давления по уплотняемым диаметрам кромки корпуса седла и резинового уплотнения 11 , создает на уплотняющих поверхностях необходи-
