части лебедки закрыты металлическими кожухами с дверцами для доступа к ее отдельным деталям и узлам.

Подъемный вал (рис. 15.22) - основа буровой лебедки. Между коренными подшипниками 15 подъемного вала 19 напрессованы ступицы дисков барабана 18. В правом более доступном для работы диске имеется внутренний прилив (сечения А -А и С-С) для крепления талевого каната планкой 32 и болтами 33. В буровых лебедках канат крепится с внутренней либо с наружной стороны диска. Узел крепления должен быть надежным и удобным в работе. Наружное расположение узла крепления более доступно и удобно для быстрого крепления и освобождения каната. Недостаток наружного крепления - повреждение витков каната в результате трения с верхней кромкой углубления для заделки каната.

Наиболее распространены простые в изготовлении барабаны с гладкой наружной поверхностью. Для улучшения намотки барабан лебедки снабжается съемными накладками, имеющими параллельные и переходные спиральные канавки для укладки витков каната. Симметричное расположение параллельных и спиральных участков канавки на длине отдельных витков способствует снижению инерционных нагрузок от дисбаланса, создаваемого в результате одностороннего увеличения радиуса навивки в местах перехода смежных слоев каната.

К дискам барабана крепятся тормозные шкивы 16 (см. рис. 15.26). В рассматриваемой конструкции тормозные шкивы снабжены кольцевой рубашкой для охлаждающей воды. Вода в тормозных шкивах циркулирует по замкнутому циклу. Для этого через устройство 8 на торце вала и трубку, установленную внутри вала, по трубкам 20 вода поступает в правый, а затем в левый шкив, из которого по кольцевому пространству между отверстием вала и подводящей трубкой отводится в приемный бак для последующего использования. Пробки 17 в тормозных шкивах служат для слива воды во избежание ее замерзания при длительных остановках лебедки.

Коренные роликовые радиально-сферические подшипники 15 подъемного вала, установленные в расточках корпуса масляной ванны, смазываются густой смазкой через тавотницы 34. Внутренние обоймы роликоподшипников фиксируются на валу распорными втулками, а наружные - торцовыми крышками корпуса подшипника. Для компенсации температурных удлинений вала между корпусом 35 и наружной обоймой 36 одного из подшипников имеется необходимый зазор (узел I на рис. 15.22). Радиальные и торцовые лабиринтные уплотнения в крышках служат для удержания смазки в подшипниках.

Цепное колесо 1 тихоходной передачи и шкив шинно-пневматической муфты 12, имеют общую станину 2, посаженную на вал на свободно вращающихся роликовых радиально-сферических подшипниках, подобных подшипнику 21. На валу внутренние обоймы подшипников фиксируются втулками. Наружная обойма правого подшипника в расточке ступицы фиксируется от осевых перемещений пружинным кольцом и крышкой. Левый подшипник в ступице устанавливается свободно. Обод 10 шинно-пневматической муфты 12 крепится планшайбой 5 к ступице 6, напрессованной на вал.

Воздух для включения шинно-пневматической муфты 12 поступает через вертлюжок 7, воздухопровод 4 и клапан-разрядник 11. При отказе муфты и в случае недостаточного давления воздуха для соединения муфты используются аварийные болты 9, которые ввинчиваются в приливы план-

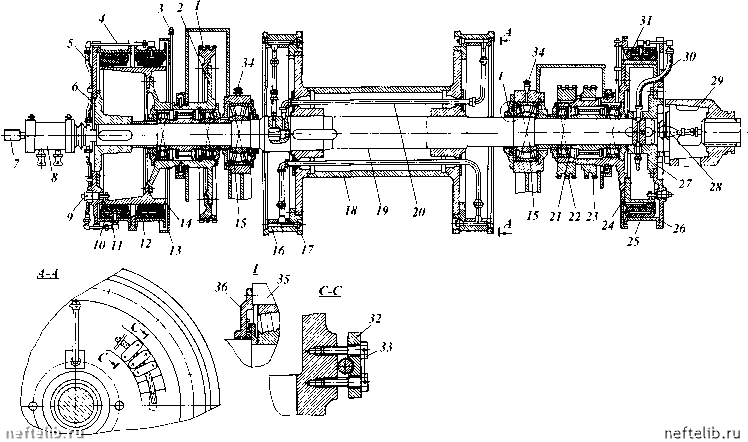

Рис. 15.22. Подъемный вал в сборе



шайбы и входят в пазы шкива. По правилам безопасности установка аварийных болтов 9 обязательна при использовании буровой лебедки для подъема вышки. Разъемное соединение цепного колеса 1, шкивов 14, 24 и планшайб 5, 26 со ступицами позволяет ремонтировать муфты и заменять цепное колесо без съема напрессованных на вал ступиц.

Кожух 13 предохраняет шкив 14 от попадания масла. Подшипники ступицы 2 смазываются с помощью масленки 3 с трубкой, ввинченной в ступицу. Аналогично на другом конце подъемного вала установлены шин-но-пневматическая муфта 25 и цепные колеса 22 «быстрой» скорости лебедки и 23 трансмиссии ротора. Воздух к шинно-пневматической муфте 25 поступает через вал электромагнитного тормоза, вертлюжок 28, отверстие в вале 19, воздухопровод 30 и клапан-разрядник 31 .

Кулачковые полумуфты 27 и 29 используются для соединения подъемного вала с валом электромагнитного тормоза. Для устранения биения при вращении крупные детали подъемного вала и вал в сборе подвергаются балансировке. Все болтовые соединения лебедки зафиксированы от самопроизвольного отвинчивания

Вал 9 привода ротора устанавливается на двух роликовых радиально-сферических подшипниках (рис. 15.23). Левый подшипник устанавливается в корпусе масляной ванны. Корпус правого подшипника крепится к раме буровой лебедки. Подшипники закрыты фланцевыми крышками, снабженными лабиринтным уплотнением. Ведущее двухрядное цепное колесо 3 вращается от подъемного вала и установлено на ступице 11, закрепленной на валу шпонкой. Ведомое цепное колесо z = 27 выполнено в виде шкива-звездочки 4, свободно вращающейся относительно вала на роликоподшипниках 10.

Планшайба 7 шинно-пневматической муфты 6 с помощью шпонки жестко закреплена на валу 9. Воздух в муфты подводится через вертлюжок 2 и отверстия в вале. В аварийных случаях для соединения муфты могут быть использованы болты 8. На вертлюжке 12 имеется цепная звездочка для привода тахогенератора, контролирующего частоту вращения стола ротора. Противоположная консоль вала 9 может быть использована для соединения с двигателем. Подшипники смазываются через тавотницы 2 и 5.

Буровые лебедки конструкции Уралмашзавода, имеющие различные приводные системы, характеризуются высокой приводной мощностью, оптимальными соотношениями диаметра бочки барабана и талевого каната, оборудованы надежными тормозными системами и регуляторами подачи долота на забой, а также механизмами для правильной укладки талевого каната на барабане.

Шифр лебедок следует читать так: ЛБУ22-720 - лебедка буровая Уралмашзавода, натяжение ходового конца талевого каната 22 тс (220 кН), расчетная мощность на входном валу лебедки 720 кВт. В некоторых шифрах указывается только расчетная мощность (например, ЛБУ3000).

Шифр вспомогательного тормоза: ТЭИ-710-45 - тормоз электрический индукционный, 710 -расстояние от основания лебедки до оси (мм), 45 - максимальный тормозной момент (кН-м); УТГ-1450 - уралмашев-ский тормоз гидродинамический, активный (максимальный) диаметр - 1450 мм.

В табл.15.10 приведены технические характеристики буровых лебедок Уралмашзавода, а в табл. 15.11 - лебедок ВЗБТ.
