ПОЛУАВТОМАТИЧЕСКИЕ ЭЛЕКТРОМАШИННЫЕ ПРИВОДЫ ПОСТОЯННОГО ТОКА

Электромашинный привод постоянного тока представляет собой сложный агрегат, в котором работают совместно ДВС, электрогенератор и двигатель постоянного тока. В буровых установках трансмиссии с электромашинными передачами весьма разнообразны, и с их помощью могут быть получены различные характеристики.

Согласно схеме электромашинной передачи с комбинированным возбуждением и управлением, изображенной на рис. 23.9, а, ДВС 1 приводит во вращение генератор постоянного тока 2, который питает током двигатель 10. Генератор 2 имеет последовательную 3 и параллельную 4 обмотки возбуждения и обмотку 6 для возбуждения напряжения в обмотке 7 двигателя 10, которое регулируется реостатом 8. Контакторы 5 служат для отключения обмоток. Характеристики регулируются в определенных пределах автоматически при постоянной частоте вращения ДВС. При необходимости более глубокое регулирование осуществляют изменением количества топлива, подаваемого в ДВС пневматическим регулятором 9, и изменением возбуждения генератора реостатом 8. Подобное полуавтоматическое регулирование одновременным воздействием и на первичный и на вторичный двигатели позволяет получить характеристику с изменением параметров в более широком диапазоне.

На рис. 23.9, б приведена характеристика электродвигателя постоянного тока, получаемая при регулировании электрических параметров тока возбуждения (напряжения и сил1) и частоты вращения первичного вала ДВС. Кривая 2 крутящего момента Мд не совпадает с идеальной кривой 1 при Мд = const, так как у двигателя постоянного тока, как видно на графике (кривая 3), мощность Мд переменная.

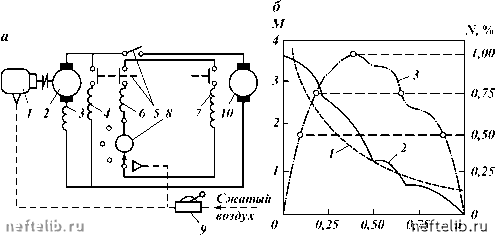

Рис. 23.9. Электромашинная трасмиссия ностоянного тока:

а - схема с одновременным регулированием частот вращения ДВС и генератора, а также напряжения возбуждения электродвигателя; б - характеристика электродвигателя постоянного тока электромашинной трансмиссии (М, N и n - крутящий момент, мощность и частота вращения вала двигателя в относительных величинах)



При необходимости расширения диапазона регулирования в трансмиссиях применяют коробки передач; тогда кривые крутящего момента и мощности изменяют аналогично тому, как это происходит в трансмиссиях с турботрансформаторами.

Совместная параллельная работа двигателей. Для обеспечения надежности, увеличения маневренности и повышения коэффициента использования установленной мощности в буровых установках часто применяют групповые или двухдвигательные одиночные приводы.

Электродвигатели (не более четырех) блокируют параллельно или последовательно для передачи мощности на один вал в приводах лебедок или насосов. ДВС блокируют только параллельно (от двух до четырех) в общем приводе всех агрегатов (лебедка, насосы и ротор). Для группового привода необходимо, чтобы каждый двигатель отдавал свою полную мощность. Это условие должно выполняться в процессе работ при различных частотах вращения трансмиссии; однако это условие трудно выполнить, так как внешние характеристики двигателей и устройств, регулирующих их работу, всегда отличаются одна от другой.

Так как привод в процессе бурения работает с разными частотами вращения, то всегда при жестком блокировании суммарная мощность нескольких двигателей не равна сумме их номинальных мощностей.

В один привод не блокируют более четырех ДВС в связи с понижением суммарной мощности.

Если в трансмиссии применяют устройства, допускающие скольжение (электрические муфты, турбопередачи и др.), то частоты вращения каждого двигателя различаются, и суммарная мощность привода в этом случае = цZNд;, где ц - КПД устройства, допускающего скольжение.

В случае блокирования жесткой передачи нескольких асинхронных двигателей для передачи их мощности на общий вал происходит их неравномерная нагрузка при одинаковой частоте вращения. Блокирование жесткой передачи синхронных двигателей в буровых установках не применяют, так как один из двигателей всегда будет перегружаться.

Устойчивая работа двигателей трансмиссии обеспечивается в том случае, если на части кривой его характеристики момент двигателя Мд равен моменту сопротивления Мс. Параметры устойчивого режима располагаются в точке пересечения характеристик Мд и Мс.

23.4. МУФТЫ

Муфты предназначены для передачи вращения с одного вала на другой или с вала на свободно сидящую на нем деталь (например, цепную звездочку, зубчатое колесо). Муфты не изменяют значение и направление передаваемого вращающего момента. Ее выбирают по передаваемому вращающему моменту и диаметру соединяемых валов. В буровых машинах и механизмах используют муфты различных конструкций и видов, отвечающие определенным монтажным и эксплуатационным требованиям.

Муфты делят на механические, гидравлические и электромагнитные. Механические муфты по назначению подразделяют на постоянные и сцепные. Постоянные муфты не допускают разъединения валов в процессе работы машины. Для разъединения валов, соединенных постоянными муфтами, и требуется их разборка, которую производят при ремонте и демонта-

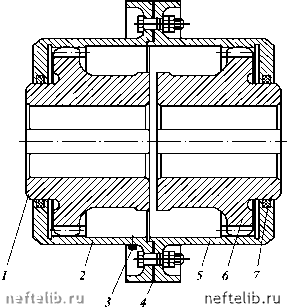

Рис. 23.10. Зубчатая муфта

же. Сцепные муфты служат для соединения и разъединения валов на ходу или при кратковременных остановках.

Постоянные муфты. Для

постоянного соединения валов применяют неподвижные (глухие) и подвижные муфты. Наиболее просты по конструкции глухие муфты: втулочные со штифтами и со шпонками, фланцевые (по-перечно-сверт-ные) и про-дольно-свертные. Глухие муфты можно использовать при строгой соосности валов. В буровых машинах трудно обеспечить необходимую для установки глухих муфт соосность валов, поэтому в машинах и агрегатах бурового комплекса для постоянных соединений преимущественно используют подвижные муфты, допускающие взаимное смещение валов за счет подвижных элементов муфты. К подвижным муфтам относят жесткие компенсирующие, шарнирные и упругие. Все три типа применяют в буровых машинах.

Из жестких компенсирующих муфт наиболее распространены зубчатые, способные компенсировать незначительные осевые, радиальные и угловые смещения соединяемых валов. На рис. 23.10 показана зубчатая муфта, соединяющая тихоходный вал редуктора с трансмиссионным валом регулятора подачи долота. Муфта состоит из обойм 2 и 5 с внутренними зубьями, находящимися в зацеплении с наружными зубьями втулок 1 и 6. Для снижения потерь на трение и увеличения долговечности зубчатое зацепление работает в масляной ванне, герметизированной прокладкой 4 и войлочными кольцами 7. Отверстие для масла закрывают пробкой 3. Аналогичную муфту применяют во вспомогательных лебедках.

Шарнирные муфты служат для соединения валов, оси которых расположены под большим углом друг к другу, причем в процессе работы угол наклона может изменяться. Шарнирная муфта состоит из двух валов и шарнирно соединенной с ними крестовины. Недостаток шарнирной муфты - неравномерность вращения ведомого вала при равномерном вращении ведущего, если вал1 установлены несоосно. Для устранения этого недостатка применяют сдвоенные шарнирные муфты с промежуточным валом, образующие в этой комбинации карданную передачу, которую принято называть карданным валом. Карданные вал1 используют в приводе буровых установок для передачи вращающего момента от гидротрансформатора к суммирующему редуктору, буровым насосам и ротору в тех случаях, когда они располагаются на разных отметках по высоте. равномерного вращения ведомого звена необходимо обеспечить параллельность валов,
