соса; Мин - индикаторная мощность насоса; пин - индикаторный КПД насоса; пм - механический КПД насоса.

Индикаторный КПД насоса учитывает гидравлические и объемные потери в насосе:

Пин =--= ---= Пг По, (16.7)

ин (p + Ap)(0 + А0) (p + Ap)0 (Q + AQ)p

где p - давление на выходе насоса; Q - подача насоса; Ар - потери давления на преодоление гидравлических сопротивлений в насосе; AQ - потери подач из-за утечек в насосе; пг - гидравлический КПД насоса, равный отношению полезной мощности к мощности, затраченной на преодоление гидравлических сопротивлений в насосе; по - объемный КПД насоса, равный отношению полезной мощности насоса к сумме полезной мощности и мощности, потерянной с утечками.

Подставляя значение индикаторного КПД в формулу (16.6), получают

П = Пг По Пм.

16.2. МАНИФОЛЬД

Манифольдом или линией нагнетания называется участок трубопровода между буровым насосом и вертлюгом, по которому буровой раствор подается в бурильную колонну. Буровые насосы, входящие в комплект циркуляционной системы, имеют индивидуальные всасывающие линии и общий манифольд. Реже, при небольшом удалении от оси скважины, буровые насосы снабжаются индивидуальными манифольдами.

Манифольд (рис. 16.20) состоит из трубной обвязки 6 буровых насосов, трубной обвязки 8 вышечного блока, трубопровода 7, соединяющего обвязки в насосном и вышечном блоках, вспомогательного трубопровода 1 и пультов управления 4. Трубная обвязка насосов предназначена для подачи бурового раствора по отводам 2 насосов к распределителю с дроссель-но-запорными устройствами 5. Отводы включают набор трубных секций и переходных колен, необходимых для соединения нагнетательного патрубка насоса с распределителем. На отводах устанавливают задвижки для слива бурового раствора, а также манометры с предохранительным устройством. Задвижки 3 распределителя служат для подачи бурового раствора в скважину либо в перемешивающие и очистные устройства циркуляционной системы.

Трубная обвязка 8 вышечного блока состоит из стояка и распределительно-запорного устройства, позволяющего подавать буровой раствор в вертлюг либо в превентор, а также откачивать его от цементировочного агрегата. Стояк представляет собой набор трубных секций с линзовыми соединениями (рис. 16.21). К стояку крепится изогнутое колено для присоединения бурового рукава, по которому раствор подается в вертлюг.

Для плавного перевода бурового насоса с холостого режима работы на рабочий применяют дроссельно-запорное устройство (рис. 16.22), которое приводится в действие сжатым воздухом, поступающим от компрессорной станции буровой установки. Управление этим устройством осуществляется четырехклапанным краном, установленным на пульте управления.




Трубные секции манифольда соединяются при помощи быстроразъем-ных замковых соединений (рис. 16.23). Между отдельными блоками буровой установки трубы манифольда соединяются монтажными компенсаторами (рис. 16.24), обеспечивающими угловое смещение соединяемых труб на 10° и линейное их смещение до 200 мм. Манифольд крепится к основанию буровой установки и вышке при помощи хомутовых соединений. В технической характеристике манифольдов указаны рабочее пробное давление, диаметр и толщина стенок труб, а также его масса. Манифольды изготовляют с рабочим давлением 20, 25, 32 и 40 МПа в зави-


Рис. 16.21. Линзовые соединения:

1 - гайка; 2 - шайба; 3 - фланец; линза; 5 - кожух; 6 - шпилька





Рис. 16.22. Дроссельно-запорное устройство:

1 - штуцер для подвода сжатого воздуха; 2 -пневматический цилиндр с поршнем; 3 - выкид для раствора; 4 - шаровой клапан

Рис. 16.23. Быстроразъемное замковое соединение:

1 - полухомут; 2, 4 - патрубки; 3 - армированная манжета; 5 - шпилька; 6 - гайка

симости от класса буровой установки; значения пробного давления составляют соответственно 30, 38, 48 и 60 МПа. Диаметры проходного отверстия труб, используемых в манифольдах, составляют 80, 100 и 125 мм.

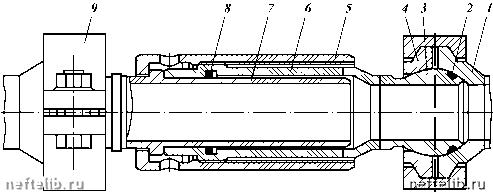

Рис. 6.24. Монтажный компенсатор:

1 - седло; 2 - уплотнение; 3 - шар; 4 - кольцо; 5 - коронка; 6 - цилиндр; 7 - втулка; 8 - манжета; 9 - накидной замок
