Рис. 12.17. Клиновое подвесное устройство гидравлического действия:

1 - обсадная труба; 2 - конусообразная муфта; 3 - корпус; 4, 7 - верхнее и нижнее кольца центратора; 5 - ш-тифт; 6 - пружинная планка центратора; 8 - поршень; 9 - соединительная муфта

Принцип работы клинового подвесного устройства гидравлического действия (рис. 12.17) заключается в использовании механизма передачи усилий внутреннего избыточного давления через гидравлический канал связи на поршень, взаимодействующий с клиновидными плашками подвески. При этом поршень распирает их между конусообразной муфтой и стенками обсадной колонны. Одновременно колонну труб подают вниз и подвешивают хвостовик на клиньях.

Подвесные устройства на упоре обеспечивают подвеску хвостовиков первых секций или сплошных обсадных колонн на различных участках обсаженного ствола скважин, где образована опорная поверхность.

Упорами, на которых устанавливают спускаемые обсадные колонны, могут служить внутренние проточки в толстостенных патрубках, устанавливаемых на нижнем участке предыдущей колонны перед ее спуском в скважину; верхняя часть ранее спущенного хвостовика; зона перехода от большего диаметра к меньшему при двухразмерной промежуточной колонне.

Каждому на указанных трех видов опорной поверхности соответствует подвесное устройство, которым оборудуют спускаемый хвостовик.

В отличие от подвесок на цементном камне эта группа устройств может быть использована только при условии спуска хвостовика до заданной глубины. При нарушении этого условия, в случае установки хвостовика или секции обсадной колонны выше намеченной глубины, устройство не дойдет до упора и не сработает. В связи с этим способ подвески на упоре применяют в тех скважинах, где не наблюдаются случаи преждевременной остановки колонн при их спуске.

При креплении скважины хвостовиком или секцией обсадной колонны необходимо, чтобы глубина скважины была больше глубины установки башмака колонны примерно на 10 м.

Подвеска на упоре в ранее спущенной колонне заключается в применении подпружинивающих кулачков, которыми оборудуется верхняя часть спускаемого хвостовика. При движении хвостовика вниз кулачки прижимаются к стенкам предыдущей колонны и скользят по ним. При достижении кулачками внутренних проточек, выполненных в предыдущей колонне, они входят в проточки и обеспечивают зависание спускаемого хвостовика. Площадь контакта опорных поверхностей такова, что практически обеспечивается подвеска колонны неограниченного веса.

Подвеску спускаемой колонны на верхней части ранее спущенного хвостовика (рис. 12.18, а) осуществляют с помощью опорной втулки, которая имеет периферийные вертикальные канале! для циркуляции жидкости.

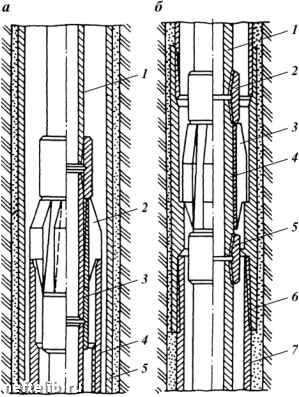

Рис. 12.18. Схема упорной подвески на кулачках:

а - спускаемая секция обсадной колонны с упором на верхней части зацементированного хвостовика; 1 - спускаемая секция обсадной колонны; 2 - стопорная втулка; 3 - муфта; 4 - зацементированный хвостовик; 5 - промежуточная обсадная колонна;

6 - хвостовик на упоре в двух-размерной колонне; 1 - спускаемый хвостовик; 2, 5 - муфты; 3 - опорная втулка; 4 - патрубок; 6 -переводная муфта;

7 - первая промежуточная колонна

Наружный диаметр втулки должен быть больше наружного диаметра зацементированного хвостовика, на котором подвешивают колонну. Упорную подвеску спускаемого хвостовика в двухразмерной обсадной колонне (рис. 12.18, б) проводят в переходной части труб разных диаметров также с помощью аналогичной втулки. Чтобы осуществить такую подвеску, необходимо предусмотреть в переводниках для двухразмерных колонн специальную площадку для установки опорной втулки.

Для соединения спускаемых секций обсадных колонн с предыдущими существует несколько разновидностей устройств, обеспечивающих стыковку секций на глубине и образование с их помощью сплошной обсадной колонны. Соединители подразделяют на устройства для соединения цементируемых и нецементируемых (съемных) секций обсадной колонны.

Ко всем соединительным устройствам предъявляют следующие основные требования: обеспечение соосности соединяемых секций, проходимости через них долот, а также различных инструментов и приборов; создание надежного герметичного соединения секций обсадных колонн.

Соединители для неразъемного соединения секций оснащены замком, который взаимодействует с раструбом разъединителя.

Секции стыкуются следующим образом. Ниппель соединителя вводят в раструб, предохранительная втулка садится на торец раструба, и индикатор веса показывает «посадку колонны». При этом усилие разгрузки не



должно превышать усилия среза штифтов, удерживающих предохранительную втулку на ниппеле соединителя.

Далее подбирают длину обсадных труб на верхнем конце секции с расчетом, чтобы при конечной глубинной стыковке оставался свободным ход вверх и вниз ее нижнего конца, а вся секция оказалась жестко подвешенной на колонном фланце. Подобрав нужные по длине трубы с установкой на верхней трубе конусообразной подвесной муфты и заменив ими верх секции, разгружают колонну до момента срезания предохранительной втулки и вывода уплотнений из транспортного положения в рабочее. При этом на индикаторе веса восстанавливается показание полного веса нецементированной секции. Измеряя свободный ход, секцию подают вниз до тех пор, пока конусообразная муфта не окажется подвешенной на колонном фланце.

12.3. ТАМПОНАЖНЫЕ ЦЕМЕНТЫ И РАСТВОРЫ

Способность тампонажных цементов после затворения водой к структурообразованию и твердению (превращению в камень) обусловила их применение для цементирования скважин.

Применительно к портландцементу (который используют в качестве тампонажного цемента для «холодных» и «горячих» скважин) первой стадией структурообразования является возникновение коагуляционной структуры исходных частиц цемента и гидратных новообразований. На второй стадии развивается сплошная рыхлая кристаллизационная структура гидроалюмината, которая обычно разрушается при перемешивании раствора. Третья стадия - это образование кристаллизационной структуры гидросиликатов.

При затворении цемента водой сначала происходит растворение его небольшой части, вступающей в химическое взаимодействие с водой, до насыщения. Затем наступает период коллоидации, характеризующейся высокой дисперсностью частиц цемента, - период собственно схватывания (коагуляционного структурообразования), переходящего в собственно твердение (период кристаллизации) раствора при переходе системы из менее устойчивого состояния в более устойчивое.

Природа сил, обусловливающих прочность тампонажного камня, имеет разные толкования, основанные как на кристаллизационной, так и на коллоидно-химической теории. В первом случае она объясняется срастанием кристаллов в местах контактов за счет ионно-химических связей, а во втором - сцеплением частиц благодаря ван-дер-ваальсовым поверхностным силам.

Процесс структурообразования вяжущих веществ проходит в два этапа.

Результатом первого этапа является получение коагуляционной структуры частиц и гидратных новообразований. Пластическая прочность структуры к этому моменту низка, темп нарастания ее медленный и зависит от связывания воды, степени диспергирования цемента в воде и накапливания гидратных новообразований. Такая система тиксотропна, и связь между частицами в ней обеспечивается через гидратные оболочки, которые отделяют их друг от друга. После механического разрушения системы связь восстанавливается.
