Формула (5.28) применима при c > 0,7 и

43(1 -ц)21 > 3 п. (5.30)

В табл. 5.1 приведены предельные нагрузки для бурильной колонн, подвешенных в клиновом захвате. Расчеты выполнены для а = 9°745" (уклон 1:6), 1д(а + ф) = 0,4 и c = 1. В зависимости от типа захвата изменяются значения c и 1.

ГЛАВА ПРОМЫВКА СКВАЖИН

При бурении скважин важнейшее значение имеют буровые промывочные растворы и технология промывки скважин. От их способности выполнять свои функции в различных геолого-технических условиях зависит эффективность буровых работ.

6.1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Различают физические и химические свойства бурового раствора. Физические свойства делятся на термодинамические, теплофи-зические, коллоидно-реологические, фильтрационные и электрические (рис. 6.1). Термины, характеризующие эти свойства, и их определения приведены в табл. 6.1.

Термины и определения, отражающие основные операции технологического процесса промывки скважины, приведены на рис. 6.2 и табл. 6.2.

Основная технологическая операция промывки скважины - прокачивание бурового раствора по ее стволу. Однако для выполнения этой операции необходимо реализовать вспомогательные операции: приготовление бурового раствора, его утяжеление, обработку химическими реагентами, очистку от шлама и газа и др.

Технологическое оборудование для промывки скважины (рис. 6.3) представляет ряд взаимосвязанных систем: приготовления и обработки бурового раствора, очистки его от шлама и газа, циркуляции. Каждая система включает ряд блоков и (или) несколько единиц оборудования. Эффективность работы каждого блока зависит от качества работы всех систем.

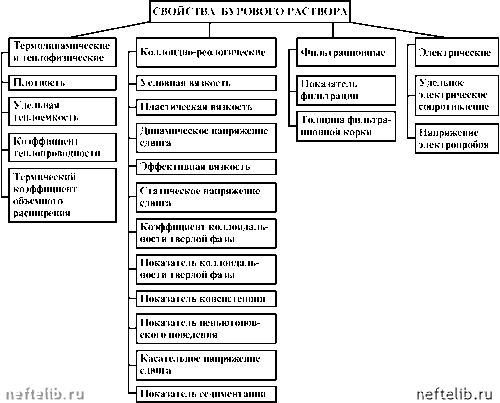

Рис. 6.1. Классификация основных свойств бурового раствора

Таблица 6.1

Термины и определения основных показателей бурового раствора

Термин

Плотность Условная вязкость

Касательное напряжение сдвига

Пластическая вязкость

Динамическое напряжение сдвига

Единица физической величины

кг/м3 (г/см3) с

Па-с

Определение

Масса единицы объема бурового раствора Величина, косвенно характеризующая гидравлическое сопротивление течению, определяемая временем истечения заданного объема бурового раствора через вертикальную трубку

Величина, характеризующая сопротивление бурового раствора сдвигу, определяемая силой, вызывающей этот сдвиг и приложенной к единице поверхности сдвига

Величина, характеризующая темп роста касательных напряжений сдвига при увеличении скорости сдвига в случае когда зависимость касательного напряжения сдвига от градиента скорости сдвига представлена в виде прямой (не проходящей через начало координат), определяемая углом наклона этой прямой

Величина, косвенно характеризующая прочностное сопротивление бурового раствора течению, определяемая отрезком на оси касательного напряжения сдвига, отсекаемым прямой, отображающей зависимость касательной напряжения сдвига от градиента скорости сдвига при течении бурового раствора



Продолжение табл. 6.1

Термин

Эффективная вязкость

Статическое напряжение сдвига

Показатель фильтрации

Толщина фильтрационной корки

Показатель коллоидальности

Коэффициент коллоидальности

Показатель минерализации

Водородный показатель

Напряжение электропробоя

Электрическое сопротивление

Показатель консистенции бурового раствора

Показатель неньютоновского поведения бурового раствора

Показатель седиментации бурового раствора

Удельная теплоемкость бурового раствора

Единица физической величины

Па-с

Определение

Дж/(кг-°С)

Величина, косвенно характеризующая вязкость бурового раствора, определяемая отношением касательного напряжения сдвига к соответствующему градиенту скорости сдвига

Величина, характеризующая прочностное сопротивление бурового раствора, находящегося в покое заданное время, определяемая касательным напряжением сдвига, соответствующим началу разрушения его структуры

Величина, косвенно характеризующая способность бурового раствора отфильтровываться через стенки ствола скважины, определяемая количеством дисперсионной среды, отфильтрованной через проницаемую перегородку ограниченной площади под действием определенного перепада давления за определенное время

Величина, косвенно характеризующая способность бурового раствора к образованию временной крепи на стенках скважины, определяемая толщиной слоя дисперсной фазы, отложившейся на ограниченной поверхности проницаемой перегородки под действием определенного перепада давления за определенное время

Величина, косвенно характеризующая физико-химическую активность дисперсной фазы бурового раствора, определяемая количеством вещества, адсорбированного единицей массы дисперсной фазы

Величина, равная отношению показателя коллоидальности дисперсной фазы бурового раствора к показателю коллоидальности эталонной дисперсной фазы бурового раствора

Величина, косвенно характеризующая содержание водорастворимых солей в буровом растворе, условно определяемая эквивалентным содержанием солей хлористого натрия

Величина, характеризующая активность или концентрацию ионов водорода в буровом растворе, равная отрицательному десятичному логарифму активности или концентрации ионов водорода Величина, косвенно характеризующая стабильность буровых растворов на углеводородной основе, определяемая разностью потенциалов в момент разряда тока между расположенными на определенном расстоянии электродами, погруженными в буровой раствор

Сопротивление бурового раствора проходящему через него электрическому току

Коэффициент степенной функции, отображающей зависимость касательного напряжения сдвига от градиента скорости сдвига в выбранном интервале скоростей при течении бурового раствора Показатель степени функции, отображающей зависимость касательного напряжения сдвига от градиента скорости сдвига при течении бурового раствора

Величина, косвенно характеризующая стабильность бурового раствора и определяемая количеством дисперсной фазы, отделившейся от определенного объема бурового раствора в результате гравитационного разделения компонентов за определенное время Количество теплоты, необходимой для нагревания единицы массы бурового раствора на один градус
