Рис. 9.23. Запись на фотопленке многократных показаний гироскопа

Прибор спускают на тросе или кабеле в бурильный инструмент и устанавливают вблизи долота. Подобно магнитному многоразовому устройству, этот прибор выполняет измерения в обозначенных интервалах (рис. 9.23). Крест на каждой фотографии - это изображение маятника, показывающее угол и направление искривления. Стрелка, установленная на гироскопе, указывает направление оси вращения.

Иногда при направленном бурении требуется выполнить единичные измерения в обсаженной скважине или в открытом стволе вблизи обсаженных скважин. В этом случае вместо магнитного одноразового прибора можно использовать одноразовый гироскопический.

Обслуживание посредством забойной телеметрии. Преимущества фотографического обслуживания: его простота и низкая стоимость. Недостатки: необходимость спускать и поднимать прибор или все начинать сначала в случае, если предыдущая попытка оказалась неудачной. Чем дольше бурильный инструмент находится в скважине, тем больше опасность его прихвата. Прибор, который может в короткий срок предоставить расшифрованную информацию (показать, что происходит в момент измерения), хотя первоначально может быть дорогим, в конечном счете может уменьшить издержки производства.

Телеметрические приборы имеют измерительную глубинную сборку и монитор на поверхности, известный как считывающее устройство. Данные о направлении скважины должны быть преобразованы в электрические сигналы или в сигналы пульсаций и переданы из скважины на монитор. Одни приборы передают эти сигналы по кабелю, другие - посредством бурового промывочного раствора. На буровой площадке портативные компьютеры или микропроцессоры преобразуют поступающие данные в читаемую форму и показывают их на шкале прибора или на дисплее, иногда - в виде таблицы или графика. Круговая шкала дисплея показывает азимут от 0 до 360°.



Глубинная часть телеметрических приборов обычно включает гироскоп или магнитометр.

Кабельная телеметрическая система. Управляющий инструмент - это кабельный телеметрический прибор, который измеряет искривление и направление скважины в процессе ее углубления. Так как в нем используется кабель, управляющий инструмент можно применять только с забойным двигателем, который приводит в действие долото, когда бурильная колонна не вращается (зафиксирована).

Управляющий инструмент включает магнитометры, которые продолжительно измеряют направление скважины и ее искривление, и устройства поверхностной ориентации. Сигналы от магнитометров передаются по кабелю из скважины на поверхность в компьютер, который конвертирует сигналы и позволяет считывать данные с дисплея. Этот инструмент позволяет как выполнить измерения, так и сориентировать забойный двигатель с отклоняющим устройством для проходки скважины по плану.

Искривляющий инструмент изменяет курс скважины отводом долота в одну из сторон. Эта сторона инструмента называется «лицом». «Лицо» искривляющего инструмента поворачивают, ориентируя по направлению курса скважины.

Телеметрия посредством пульсаций бурового раствора. Другой тип телеметрической системы передает сигналы из скважины посредством бурового раствора, позволяя бурильщику получать во временной шкале направление и другие параметры скважины без кабеля, и, следовательно, в периоды работ в скважине, связанные с вращением бурильной колонны. Как и другие телеметрические системы, система пульсации бурового раствора имеет два основных блока: забойную сборку, определяющую направление и искривление, и поверхностную сборку, дисплей которой показывает эти данные. Микропроцессор и передатчики в забойной сборке конвертируют измеренные величины в серию пульсаций давлений. Положительные импульсы бурового раствора - серия увеличения давления, отрицательные - уменьшения давления. Сигналы могут быть переданы на несущей волне подобно радиосигналам. Компьютер на поверхности расшифровывает сигналы и передает их для считывания.

В отечественной практике бурения наклонно направленных скважин чаще всего применяют телеметрические системы типа СТ. Использование телеметрической системы СТЭ при электробурении позволяет непрерывно управлять траекторией скважины в пространстве. Глубинные датчики этой системы размещают в корпусах диаметрами 164 и 215 мм (СТЭ 164 и

СТЭ 215).

Комплект телеметрической системы включает следующие узлы: глубинный блок телеметрической системы (БГТС), глубинное измерительное устройство (УГИ), наземный пульт телеметрической системы (ПНТС), наземное измерительное устройство (УНИ), присоединительный фильтр (ФП).

Компоновка аппаратуры СТЭ включает скважинное измерительное устройство, спускаемое в скважину, и наземное приемно-регистрирующее устройство. Герметичный контейнер с глубинной аппаратурой устанавливают над электробуром. В контейнере размещают датчики и электронные преобразователи. Информацию передают по проводному каналу связи на поверхность. В приемном устройстве сигналы, полученные с забоя, преобразуются и поступают на приборы, шкалы которых градуируют в значениях измеряемых величин.

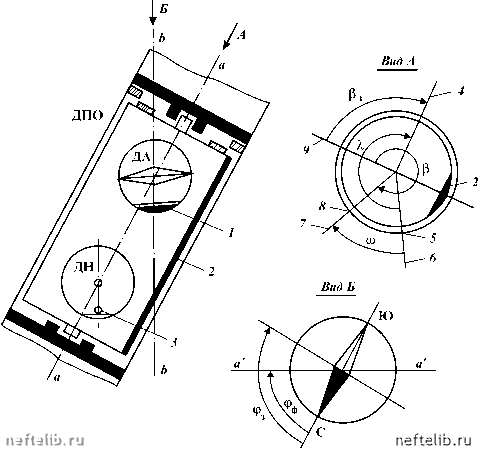

Рис. 9.24. Схема измерительной части телеметрической системы СТ:

1, 3 - эксцентрично расположенные грузы датчиков соответственно азимута и зенитного угла; 2 - груз рамы; 4 - заданное направление; 5 - метка отклонителя; 6, 7 - реперная ось соответственно отклонителя и УГИ; 8 - метка «0» УГИ; 9 - след апсидальной плоскости; X - угол поворота бурильной колонны; р - угол установки отклонителя; ю - угол смещения (угол между меткой «0» и «лицом» отклонителя); ф - проектный азимут скважины

Телеметрическая система СТЭ рассчитана на работу при гидростатическом давлении до 80 МПа и температуре окружающей среды до 100 °С. Пределы измерений параметров забойных данных: угол наклона 0-110°, азимут 0-360°.

Датчики измерения глубинных параметров скважины размещены в контейнере, который закреплен в корпусе. В контейнере размещены датчики для измерения азимута, угла установки отклонителя и зенитного угла (рис. 9.24). Принцип действия датчика азимута (ДА) основан на применении магнитного чувствительного элемента в виде стержня, устанавливающегося по направлению магнитного меридиана. Чувствительный элемент связан с ротором синусно-косинусного вращающегося трансформатора (СКВТ), работающего в режиме фазовращателя. Компас датчика азимута имеет груз 1 для приведения прибора в горизонтальное положение.
