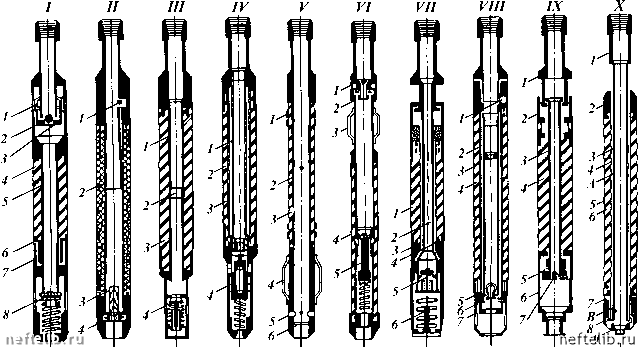

Рис. 7.4. Пакеры безупорные:

1 - пакер безупорный с редукторным клапаном: 1, 6 - поршень, 2 - шар, 3 - втулка, 4 - резиновый элемент, 5 - ствол, 7 - цилиндр, 8 -обратный клапан; II - пакер КуйбышевНИИНП: 1 - шар, 2 - резиновый элемент, 3 - заглушка, 4 - седло; III - пакер треста б. «Татнефтегаз-разведка»: 1 - ствол, 2 - заглушка, 3 - резиновый элемент, 4 - обратный клапан; IV - пакер с камерой ограничения: 1 - резиновый рукав,

2 - резиновый элемент, 3 - ствол, 4 - обратный клапан; V - пакер ВНИИБТ: 1 - кольцо, 2 - ствол, 3 - резиновый элемент, 4 - центратор, 5 - ш-туцер, 6 - диафрагма; VI - устройство ВНИИБТ: 1 - шар, 2 - седло, 3 - центратор, 4 - резиновый элемент, 5 - обратный клапан; VII -пакер В.И. Мищевича и Е.К. Зеберга: 1 - резиновый элемент, 2 - отверстие, 3 - конус, 4 - клапан, 5 - ш-ток клапана, 6 - ш-ток упорный; VIII - пакер - мост Л.А. Синоплиса: 1 - шар, 2 - втулка, 3 - седло, 4 - резиновый элемент, 5 - клапан, 6, 7 - ш-тифты; IX - пакер ГМП-2 УфНИИ: 1 - переводник, 2 - втулка, 3 - труба, 4 - резиновый элемент, 5 - обратный клапан, 6 - седло, 7 - шар; X - надувной пакер

б. ТатНИИ: 1 - переводник, 2 - неподвижная головка, 3 - ствол, 4 - уплотнительные кольца, 5 - цилиндр, 6 - резиновый элемент, 7 - подвижной элемент, 8 - башмак, 9 - ш-туцер; А - отверстия для передачи давления на резиновый элемент; В - отверстия для нагнетания тампонажной смеси в зону поглощения

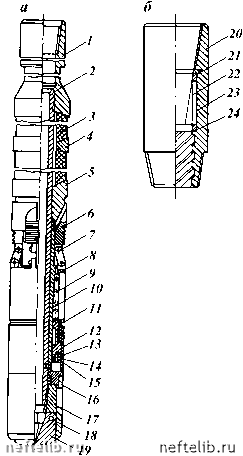

Рис. 7.5. Гидравлико-механический пакер А19М2 ТатНИПИнефти:

а - пакер; б - устройство; 1 - переводник; 2 - ствол; 3 - резиновый элемент; 4 - ограничительное кольцо; 5 - конус; 6 - плашки; 7 - болт; 8 - обойма; 9 - пружина; 10 -плунжер; 11 - втулка; 12 - цилиндр; 13 -винт; 14 - манжета; 15 - кольцо; 16 - кожух; 17 - подвеска; 18 - палец; 19 - сектор; 20 - переводник; 21 - втулка; 22 - нож; 23 - планка; 24 - разъемное кольцо-фиксатор

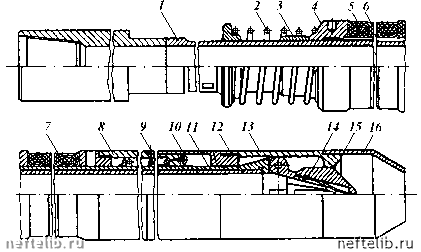

Рис. 7.6. Гидравлический безупорный пакер Д-74





ТатНИПИнефти и УфНИПИнефти. В пакере УфНИПИнефти якорное устройство жестко закреплено на стволе пакера, поэтому после разобщения зоны поглощения и затрубного пространства исследование скважины и изоляционные работы проводятся через штуцер диаметром 35-40 мм. Преимущество пакера УфНИПИнефти - наличие антизатекателей, предотвращающих затекание резины, благодаря чему увеличивается срок службы резиновых элементов пакера.

Гидравлические пакеры. К гидравлическим относятся пакеры, резиновый элемент которых деформируется за счет перепада давления, создаваемого в бурильных трубах нагнетанием бурового раствора. У гидравлического пакера отсутствует упорный механизм, но он снабжен обратным клапаном, который пропускает жидкость под резиновый элемент. Для освобождения пакера с целью его подъема необходимо открыть обратный клапан.

Гидравлический безупорный пакер Д-74. Основными недостатками пакеров многократного действия являются малхй диаметр внутреннего канала и наличие штуцеров для создания перепада давления при раскрытии пакера. Кроме этого в надувных гидравлических пакерах быстро выходит из строя резиновый элемент. Отличительная особенность пакера Д-74 - наличие рабочей камеры, отделенной от резинового элемента и штуцера. Последний состоит из поворотных секторов, прикрепленных шарнирно к аксиально-подвижной втулке так, что при движении втулки вниз секторы поворачиваются, освобождая центральный канал.

Пакер (рис. 7.6) состоит из ствола 7, аксиально подвижного патрубка

I, подвижной головки 4 с ограничителем 3, резинового элемента 6, антизатекателей 5, поршня 8 с резиновой манжетой 10, цилиндра 12, упорной втулки 13, башмака 16 и штуцера 15. Поршень 8 в транспортном положении удерживается пружиной 9, а пружина 2 устанавливает в исходное положение весь пакер, собранный на стволе 7 с уплотнительными кольцами

II. Пружинные ножи 14 необходимы для вскрытия полиэтиленовых сосудов с компонентами БСС.

Пакер на бурильных трубах спускают в скважину до необходимой глубины. Нагнетанием жидкости в бурильных трубах плавно создают давление 5-6 МПа. Под действием давления поршень 8 сжимает пружину 9 и движется вверх, деформируя резиновые элементы. Затем осуществляют плавную посадку бурильных труб на величину, равную рабочему ходу пакера.

Разбуриваемые пакеры

В осложненных условиях проводки глубоких скважин целесообразно применять разбуриваемые пакеры, обеспечивающие наибольшую безопасность проведения изоляционных работ, так как сразу же после продавки тампонажной смеси бурильные трубы отсоединяют от пакера и извлекают на поверхность. В этом случае предотвращается разбавление тампонажной смеси не только в процессе закачки, но и в период ее твердения, так как исключается влияние вышележащих водоносных горизонтов и эффекта поршневания при подъеме бурильного инструмента. Конструкция разбуриваемых пакеров, принцип их работы, а также преимущества и недостатки описаны в ряде работ.

Разбуриваемый пакер РП-4. С целью повысить качество герметизации скважин на больших глубинах, разработана конструкция разбуриваемого
