обеспечиваться возможность ее установки на дне моря при глубинах более 200 м.

В настоящее время отечественные заводы выпускают колонные головки двух типов - КГ и ОКК. В эксплуатации имеются колонные головки типа ООЕ и ОКМ. Рассмотрим колонные головки типа КГ на примере колонной головки КГ-4х70.

КОЛОННАЯ ГОЛОВКА КГ-4х70

Головка КГ-4х70 предназначена для обвязки между собой четырех обсадных колонн, герметизации и контроля межколонных пространств, регулирования режима работы при бурении и эксплуатации неф-

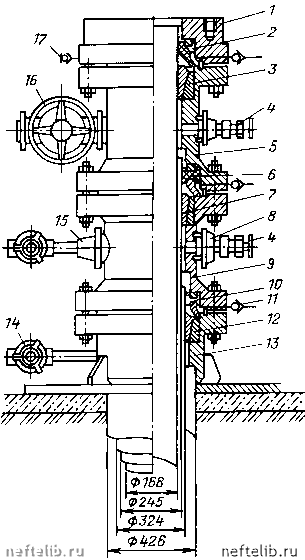

Рис. 21.1. Колонная головка КГ-4х70



тяных и газовых скважин глубиной 4000 м и более с рабочим давлением до 70 МПа в отсутствие в продукции коррозийных составляющих. Модель КГ-4х70 расшифровывается следующим образом: К - колонная; Г - головка; 4 - число обвязываемых обсадных колонн; 70 - рабочее давление, МПа.

Колонная головка (рис. 21.1) состоит из следующих основных частей: тройника 13 с клиновой подвеской 12 для подвешивания колонны обсадных труб диаметром 324 мм, пакерного устройства 10, крестовины 9 с подвеской 7 для подвешивания колонны обсадных труб диаметром 245 мм, пакерного устройства 6, крестовины 5 с подвеской 3 для подвешивания колонны обсадных труб диаметром 168 мм, пакерного устройства 2, фланца 1 , обратных клапанов 11, разрядных пробок 17. Тройник 13 включает корпус и отвод. Корпус тройника - отливка из стали марки 35ХМЛ (ГОСТ 977 - 88), в средней части которой имеется отверстие для присоединения отвода, а в верхней части выполнены расточки диаметром 415 мм под подвеску 12 диаметром 425 мм для установки крышки подвески пакерного устройства. Отвод представляет собой патрубок с краном 14 высокого давления. Отвод присоединяется к корпусу тройника на резьбе и служит для технологических работ при бурении.

Крестовина 9 - отливка из стали 35ХМЛ (ГОСТ 977 - 88). Ее нижний фланец имеет расточку диаметром 415 мм под пакерное устройство 10. Верхний фланец имеет расточку диаметром 345 мм под подвеску 7 и расточку диаметром 355 мм под пакерное устройство 6. В средней части к корпусу крестовины с одной стороны с помощью шпилек присоединена заглушка 15 с патрубком и краном высокого давления, с другой стороны - заглушка 8 с вентилем 4. При затяжке крестовины 9 пакерное устройство


Рис. 21.2. Подвеска

Рис. 21.3. Пакерное устройство




10, деформируясь, герметизирует пространство между корпусом крестовины и колонной диаметром 324 мм. Крестовина 5 - это отливка из стали 35ХМЛ (ГОСТ 977 - 88). Нижний фланец имеет расточку диаметром 345 мм под пакерное устройство б. Верхний фланец имеет расточку диаметром 227 мм под подвеску 3 и расточку диаметром 237 мм под пакерное устройство 2. В средней части к корпусу крестовины присоединяется заглушка 8 с вентилем 4, с другой стороны - задвижка 1б. При затяжке крестовины 5 пакер устройства б, деформируясь, герметизирует пространство между корпусом крестовины и колонной диаметром 245 мм. Герметизация колонны диаметром 168 мм происходит при затяжке фланца 1 деформирующимся при этом пакерным устройством 2.

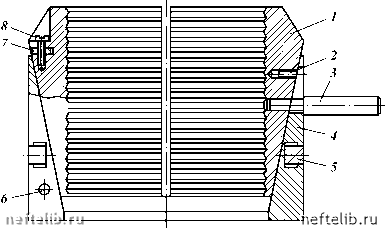

Подвеска (рис. 21.2), применяемая для установки в колонной головке, - клиновая одноступенчатая, состоит из корпусов 4, плашек 1 , полуколец 5, серег 7, винтов 2 и 8, ручек 3, штифтов б.

Пакерное устройство (рис. 21.3) служит для герметизации затрубного пространства в колонной головке. Оно состоит из крышки подвески 3, нажимного кольца 1 , уплотнительного кольца 4 и пакера 2.

КОЛОННЫЕ ГОЛОВКИ ТИПА ОКК

Головки типа ОКК изготовляют на давление 35 МПа трех типов: ОКК1, ОКК2, ОКК3. Головки типа ОКК1 применяют для обвязки двух колонн (кондуктор, эксплуатационная), типа ОКК2 - для обвязки трех колонн (кондуктор, промежуточная, эксплуатационная), типа ОКК3 - для обвязки четырех колонн.

Модель ОКК1-35-146х219 расшифровывается следующим образом: О - оборудование; К - колонны; К - клиновое; 1 - схема (модель); 35 - рабочее давление, МПа; 146 - диаметр эксплуатационной колонны, мм; 219 - диаметр кондуктора, мм.

Колонная головка типа ОКК1 (рис. 21.4) состоит из корпуса 4, клиновой подвески 3, двухъярусного пакерного устройства 2. Корпус имеет цилиндрическую расточку, в которую устанавливают нижний ярус пакерного устройства. Во фланце корпуса имеется отверстие, в которое ввинчивают нагнетательный клапан б. Отверстия в нижней части корпуса служат для установки манифольда колонной головки 5. Пакерное устройство 2 состоит из двух ярусов, каждый из которых включает два металлических кольца и одно Н-образное резиновое уплотнение. Клиновая подвеска состоит из трех клиньев, связанных между собой шарнирами и имеющих возможность синхронного перемещения.

Предохранительная втулка 1 защищает верхнюю часть эксплуатационной колонны от механических повреждений при спускоподъемных операциях.

Порядок монтажа колонной головки. После спуска и цементирования кондуктора на него навинчивают корпус колонной головки. Обвязывают устье противовыбросовым оборудованием согласно утвержденной схеме и продолжают бурение под эксплуатационную колонну. После окончания бурения и спуска эксплуатационной колонны собирают клиновую подвеску на последней трубе колонны, подвешенной на талевой системе, и опускают. Под собственным весом клиновая подвеска свободно скользит по трубе и занимает свое место в корпусе колонной головки, колонну сажают на клинья. Эксплуатационную колонну цементируют, затем внутреннюю
