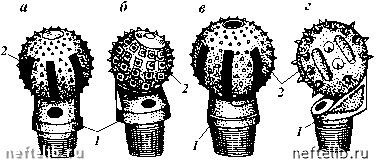

Рис. 18.4. Модификации отечественных одношарошечных долот:

а - основная (серийная); б - с кольцевыми расточками на шарошке; в г - с коническими зубками; 1 - корпус долота; 2 - шарошка

с нижней промывкой;

ся замковым, и два подшипника скольжения. В новом долоте основные нагрузки несут шарикоподшипники.

Двухшарошечные долота. Эти долота разрабатывает СКБ Геотехники вместе с Верхнесергинским долотным заводом. Их применяют главным образом при бурении геологоразведочных скважин. Современные модели двухшарошечных долот можно распределить на два класса, четыре типа и несколько модификаций, отличающихся одна от другой по схеме и конструкции промывочного узла либо опоры шарошек.

Долота первого класса изготовляют двух типов - М и С.

Двухшарошечные долота типа М предназначены для бурения скважин сплошным забоем и в слабых, наиболее мягких и вязких несцементированных породах, таких как суглинки, слабые глины и мергели. Эти долота изготовляют трех типоразмеров: В112МГ, В132МГ и В151МГ.

Долото В112МГ выполняется двухсекционным (рис. 18.5, а).

Секции (см. рис. 18.2 и 18.3, б) сопрягаются плоскостями на фиксирующих штифтах и свариваются сварным швом. Угол наклона цапф к оси долота 57°30. Опора каждой шарошки выполнена по схеме СШР, т.е. подшипник скольжения - шарикоподшипник (замковый) - роликовый подшипник. Шарошки - самоочищающиеся со смещением их осей относительно оси долота на 3 мм.

Фрезерованные зубья шарошек - крупные, заостренные, защищенные твердосплавной наплавкой. Такое вооружение обеспечивает наиболее высокую эффективность в очень мягких и вязких породах. Промывка - боковая. Промывочные канале! иногда оснащают металлокерамическими соплами, направляющими струи жидкости в зазоры между шарошками.

Долото В132МГ состоит из двух сварных секций. Оси цапф и шарошек наклонены под углом 57°30 к оси долота. Опора шарошки выполнена по схеме ШШР. Один из шариковых подшипников (большой) - замковый. Шарошки - самоочищающиеся, оснащены крупными фрезерованными зубьями. Рабочие поверхности зубьев армированы зернистой твердосплавной наплавкой (релит ТЗ), а угол заострения зубьев изменяется в диапазоне 48°36 - 51°50. Промывочное устройство - боковое, со струйными соплами.

Приблизительно такой же конструкцией характеризуется долото В151МГ, но у него смещение осей шарошек относительно оси долота составляет 5 мм, а заострение зубьев 45 - 49°.

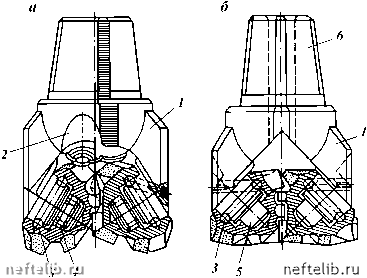

Рис. 18.5. Двухшарошечные долота:

а - В112МГ; б - 2В93С; 1 - секция герметизированной опоры долота; 2, 6 - боковые и центральное промывочные отверстия; 3, 4, 5 - подшипники шариковый, роликовый и скольжения соответственно

К типу С относятся долота 2В93С и 2В112СМ, предназначенные для бурения скважин в средних породах, таких как известняки, аргиллиты, алевролиты, уплотненные глины, мергели. Долото 2В93С (рис. 18.5, б) состоит из двух сварных секций, плоскость прилегания которых расположена симметрично относительно шарошек.

Оси цапф шарошек наклонены под углом 47°30 к оси долота. Шарошки - самоочищающиеся. Опора шарошки состоит из двух подшипников скольжения и одного шарикового (замкового) подшипника. Вооружение шарошек представлено выфрезерованными стальными зубьями, армированными релитом. Высота и шаг зубьев - средние, несколько меньше, чем у долот типа М. Промывка забоя - центральная, через одно отверстие круглого сечения.

Долото 2В112С по опоре шарошки аналогично долоту В112МГ, а по вооружению и промывочному устройству - долоту 2В93С. Однако у долота 2В112С угол наклона цапф к оси долота составляет 50°.

Двухшарошечные долота второго класса, т.е. со вставным твердосплавным (штыревым) вооружением, выпускают типа К. Они предназначены для бурения скважин в крепких и абразивных породах. Долота указанного типа выпускают диаметрами 59, 76, 93 и 112 мм под шифрами 2Ш59К, В76К, 4В93К и Ш112К соответственно. Долота В76К, 4В93К и Ш112К отличаются от долота 2Ш59К в основном размерами своих элементов.

Трехшарошечные долота. Современные отечественные долота указанной разновидности можно разделить на шесть серий: 1АН (рис. 18.6, а); 2АН или ГНУ (рис. 18.6, б); 1АВ (рис. 18.6, е); опытную 2АВ; 3АН (ГАУ); долота в конструктивном и качественном отношении, соответствующие отраслевой нормали ОН-26-128 - 69 и отличающиеся от остальных целхми (без десятых долей миллиметра) числовыми значениями номинального

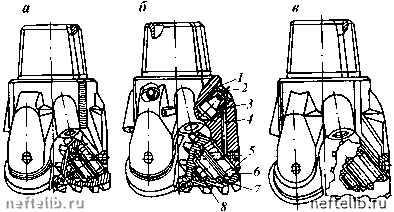

Рис. 18.6. Трехшарошечные долота

диаметра в их шифре, например, В97С, В118Т, Д394МГ (см. рис. 18.1, б) и др.

Долота каждой из перечисленных серий могут быть любого класса (т.е. со стальным фрезерованным, штыревым или комбинированным вооружением шарошек), любого типа и любой модификации. Различия проявляются в технологии их изготовления, а также в конструкции опоры и их элементов и частично в размерах долот.

Долота серии 1АН предназначаются преимущественно для низкооборотного бурения (на что указывает литера Н в обозначении серии) с винтовым или другим забойным двигателем, вращающим долото с относительно невысокой частотой вращения (до 350 об/мин). Долота данной серии характеризуются повышенной точностью изготовления (литера А в обозначении серии), удлиненной присоединительной резьбой, а также открытой, не защищенной от шлама негерметизированной опорой, выполненной по схеме РШС (точнее, большой роликоподшипник - замковый шарикоподшипник - узел скольжения, состоящий из радиального и торцового фрикционных подшипников, как показано на рис. 18.6, а). Первые долота серии 1АН были разработаны во ВНИИБТ.

Долота серии 2АН предназначены для низкооборотного (40 - 25 об/мин) способа бурения. Их опора, как и у долот серии 1АН, выполнена по схеме РШС. Отличие заключается в том, что эта опора изготовлена герметизированной и включает устройства для принудительной подачи смазки к трущимся элементам в процессе бурения. С этой целью в спинке лапы каждой секции долота высверливают карман 1 (см. рис. 18.6, б) служащий резервуаром-лубрикатором и перекрываемый крышкой 2 после заполнения его смазкой и установки в него эластичного компенсатора 3. Под давлением бурового раствора, проникающего в компенсатор через боковое отверстие в крышке 2, смазка проталкивается к смазочному каналу 4 к подшипникам 6 - 8. Утечке смазки из полости шарошки препятствует сальниковое уплотнение 5, которое перекрывает зазор между шарошкой и цапфой.

Главная особенность этих долот заключается в том, что их изготовляют с опорой, состоящей только из подшипников качения. Опора может быть выполнена по схеме ШШШ (см. рис. 18.6, а) по схеме РШР и ШШР
