Эти бурильные головки изготавливают серии 17 (см. рис. 18.20). Бурильная головка этой серии состоит из корпуса 10, приваренной к нему муфты 9 (или ниппеля) и шарошек 4 и 7, смонтированных в пазах корпуса 10 попарно на четырех осях 2. Три оси выполнены с запорным хвостовиком 1 , удерживающим другую (перпендикулярную к хвостовику) ось от выпадения, а четвертая, собираемая последней, запирается винтом 8. Наружная поверхность шарошки состоит из цилиндрической и конической частей. Цилиндрическая часть оснащена твердосплавными зубками 6 с клиновидной головкой, ориентированной своим лезвием под углом 45° к образующей цилиндра таким образом, что зубки на наружной 4 и внутренней 7 шарошках направлены в разные стороны. Коническая часть шарошки вооружена подрезными зубками 5, служащими для калибровки керна (шарошки 7) и скважины (шарошка 4) и перекрывающими забой между основными зубками 6. Шарошка 4 упирается своим торцом в шайбу 3, прилегающую к корпусу бурильной головки. Описанная конструкция предусматривает возможность сборки и разборки бурильной головки в полевых условиях с целью замены изношенных деталей (осей, винтов, шайб) и шарошек в соответствии с разработанной инструкцией.

В процессе бурения данная бурильная головка оказывает на буримые породы преимущественно режущее действие. Она изготавливается двух моделей: 17НК187,3/80МСЗ (см. рис. 18.20) и 17ЕК212,7/80МСЗ.

18.7. ЛОПАСТНЫЕ И ФРЕЗЕРНЫЕ ТВЕРДОСПЛАВНЫЕ БУРИЛЬНЫЕ ГОЛОВКИ

Лопастные бурильные головки (рис. 18.22, а) просты по конструкции и изготовлению, работают в режиме резания, без ударов и вибраций. Поэтому по сравнению с шарошечными бурильными головками они обеспечивают лучшую сохранность керна. Недостатки лопастных, бурильных головок в общем те же, что и лопастных долот: относительно

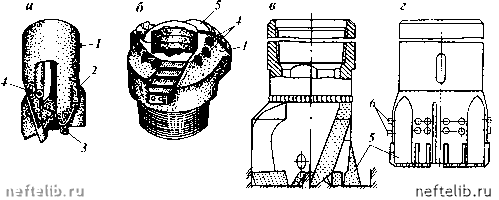

Рис. 18.22. Лонастные и фрезерные бурильные головки:

а - бурильная головка фирмы «Эй-Уан Бит энд Тул»; б

г - бурильные головки, выпускаемые в Румынии; 1 - корпус; 2 промывочные сопла; 5 - твердосплавные режущие инструменты; 6

бурильная головка 11НК187/80МИ;

лопасти; 3 - резцы; 4 -боковые промывочные

сопла



узкая область применения, возможное уменьшение диаметра скважины

и др.

В состав бурильной головки входят корпус /, составляющие с этим корпусом, единое целое (обычно приварные) лопасти 2 и резцы 3, а также промывочные сопла 4. Рабочие поверхности лопастей 2 и режущие кромки резцов 3 обычно армируют износостойким твердым сплавом. Бурильные головки, предназначенные для колонкового бурения в слабых породах, армируют чаще всего зернистым литым (направляемым) сплавом, бурильные головки для мягких и среднемягких пород - вставными штырями из карбида вольфрама (рис. 18.22, б).

Бурильные головки, изображенные на рис. 18.22, в, г, напоминают по форме и действию фрезерное долото и могут быть названы фрезерными. Они эффективны при роторном бурении с отбором керна.

Твердосплавные бурильные головки (коронки) представляют собой обычно цилиндрические кольца с закрепленными в них твердосплавными режущими элементами в виде резцов, зубцов или пластинок. Они применяются при бурении мелких колонковых скважин в основном на твердые полезные ископаемые.

В РФ выпускаются лопастные бурильные головки только одной разновидности (см. рис. 18.22, б), которые можно отнести к фрезерным. Эти бурильные головки разработаны для роторного бурения в комплекте с колонковым снарядом с несъемным керноприемником. Они предназначены для отбора керна в мягких породах (красноцветные моренные отложения, суглинки, мягкие глины, мел, мягкие и слабые известняки, мергели и т.п.).

Для колонкового бурения скважин небольшого диаметра, преимущественно геологоразведочных, серийно выпускаются тонкостенные твердосплавные коронки.

18.8. АЛМАЗНЫЕ БУРИЛЬНЫЕ ГОЛОВКИ И БУРИЛЬНЫЕ ГОЛОВКИ ИСМ

Алмазные бурильные головки по конструктивным особенностям и характеру воздействия на породу и столбик керна наиболее подходят для колонкового бурения.

По технологии изготовления, расположения алмазов и промывочных канавок они имеют много общего с алмазными долотами. Поэтому указанные бурильные головки могут быть классифицированы на те же два клас-

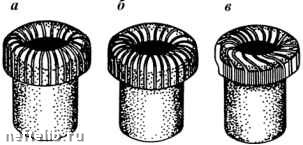

Рис. 18.23. Алмазные бурильные головки основных разновидностей:

а - С20; б - С23; в - С22

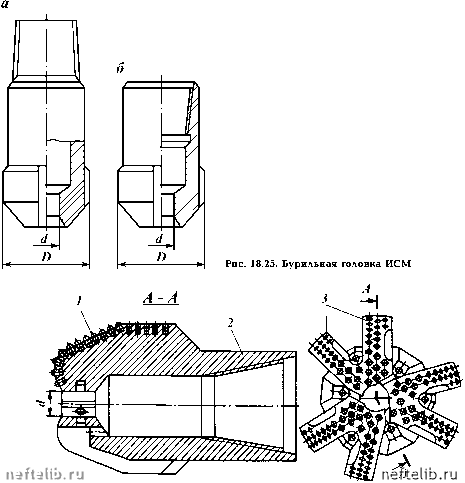

Рис. 18.24. Отечественные алмазные бурильные головки:

а - для колонковых снарядов со съемным керно-приемником; б - для снарядов с несъемным керно-приемником; D - номинальный наружный диаметр бурильной головки; d - диаметр кернообразующего отверстия


са - с природными и искусственными (синтетическими) алмазами и примерно на те же основные разновидности: радиальную (рис. 18.23, а), ради-ально-ступенчатую (рис. 18.23, б) и спиральную (рис. 18.23, в). По назначению и свойствам разбуриваемых ими пород они распределяются на типы, по конструктивным особенностям - на модификации, по размерам - на модели, по технологии изготовления и форме выполнения - на серии.

Выпускаются алмазные бурильные головки, оснащенные как природными, так и синтетическими алмазами.

Бурильные головки первого класса (с природными алмазами) изготовляются трех разновидностей: однослойные радиальные, однослойные ступенчатые и импрегнированные.

Бурильные головки для колонковых снарядов со съемным кернопри-емником (грунтоноской) изготовляются с ниппельной наружной присоединительной резьбой (рис. 18.24, а), а бурильные головки для колонковых снарядов с несъемным керноприемником - с муфтовой внутренней резьбой (рис. 18.24, б).

Бурильные головки ИСМ, вооруженные вставками со сверхтвердым
