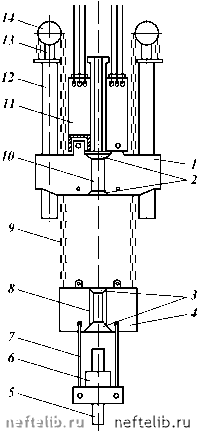

Рис. 25.16. Компенсатор вертикальных перемещений, работающий в комплексе с КМСП-6500

смонтированы два пневмоцилиндра 12. Траверса 4 подвешена на пластинчатых цепях 9, верхние концы которых, пройдя через ролики 14 штоков 13, соединяются с пневмоцилиндрами 12. На штропах 7 к траверсе 4 подвешен автоматический элеватор 6. Особенностью конструкции компенсатора, в отличие от компенсаторов, не применяемых в комплексе механизмов АСП, является то, что рама 1 и траверса 4 имеют V-образные выемки 8, 10 со скосами 2, 3. Наличие выемок обеспечивает производство СПО механизмами АСП, выполняющими совмещение СПО с операциями свинчивания и развинчивания в условиях качки ППБУ, в сочетании с компенсатором вертикальных перемещений бурильной колонны в такой последовательности.

По окончании отработки долота на забое перед подъемом бурильного инструмента траверсу жестко соединяют с рамой 1 компенсатора и фиксируют ее в раме. Бурильная колонна 5 поднимается на длину свечи и садится на клинья ротора типа ПКР. После этого талевый блок с подвижным компенсатором перемещаются вниз по бурильной свече с С-образными выемками в раме 1 и траверсе 4. При этом верхний конец бурильной колонны 5 входит в подвижный центратор 11 . Одновременно при перемещении талевого блока и компенсатора вниз буровым ключом бурильную свечу отвинчивают от колонны 5. Затем механизмом подъема и расстановки свечей осуществляют приподъем бурильной свечи из муфты замка бурильной колонны. Свеча механизмом захвата захватывается, вынимается через V-образные выемки, а затем механизмом расстановки свечей переносится и устанавливается на подсвечник и в магазины. Затем поднимают колонну на длину свечи, и операции повторяют. Бурильную колонну спускают в обратном порядке.


25.8. ПОДВОДНОЕ УСТЬЕВОЕ ОБОРУДОВАНИЕ

НАЗНАЧЕНИЕ И ТИПЫ ПОДВОДНОГО УСТЬЕВОГО ОБОРУДОВАНИЯ

В практике бурения скважин с плавучих буровых средств (БС, ППБУ) широко применяют комплексы подводного устьевого оборудования (ПУО), устанавливаемые на морском дне. Такое расположение позволяет



наибольшие смещения плавсредства от центра скважины, при этом установленное на морском дне оборудование меньше подвержено механическим повреждениям.

Комплекс ПУО предназначен:

для обеспечения при бурении скважины гибкой замкнутой технологической связи между перемещающимся от воздействия волн и течений БС или ППБУ и неподвижным подводным устьем, установленным на морском дне;

для направления в скважину бурильного инструмента, обеспечения замкнутой циркуляции бурового раствора, управления скважиной при бурении и др.;

для надежного закрытия бурящейся скважины в целях предупреждения возможного выброса из скважины при аварийных ситуациях или при отсоединении буровой установки в случае больших волнений моря.

Существует несколько конструкций ПУО, обеспечивающих бурение скважин на разных глубинах моря - от 50 до 1800 м и более.

Большая глубина установки ПУО предъявляет высокие требования к его свойствам: оборудование должно быть прочным, вибростойким, способным выдерживать большие внешние давления, быть герметичным и надежно управляемым на расстоянии. Конструкция узлов комплекса должна обеспечивать точность стыковки узлов при монтаже и расстыковки при демонтаже. Качество стыковки должно быть высоким, обеспечивающим нормальную работу и управление ПУО.

Особое внимание уделяют расположению механизмов связи - натяжным устройствам, установленным на БС или ППБУ, которые подвергаются действию волн, течения и ветра.

Недостатки размещения ПУО на дне моря - сложность управления, эксплуатации и ремонта.

Многолетний опыт бурения с плавучих буровых средств определил в основном две типовые конструкции скважин с подводным устьем. В первой конструкции (для глубин скважин примерно 5000-6500 м) применяют фундаментную колонну (направление) диаметром 762 мм, кондуктор - 508 мм, первую промежуточную колонну - 340 мм, вторую промежуточную колонну - 178 мм. Диаметр эксплуатационной колонны обеспечивает спуск и установку двухколонных НКТ для одновременно-раздельной эксплуатации пластов. Благодаря такому сочетанию диаметров с большими зазорами между колоннами обеспечивается надежное крепление скважин.

Вторую конструкцию преимущественно применяют в условиях бурения на меньшие глубины при более простой конструкции скважин. В этой конструкции используют фундаментную колонну диаметром 762 мм, кондуктор - 406 мм, промежуточную колонну - 273 мм, эксплуатационную колонну - 178 мм.

В практике буровых работ на море с БС и ППБУ применяют одно- или двухблочную конструкцию ПУО. Некоторые одноблочные конструкции преимущественно используют на больших глубинах вод, в несложных двух-и трехколонных конструкциях скважин и на небольших глубинах бурения. Двухблочные конструкции применяют преимущественно на небольших глубинах вод, в сложных четырех- и пятиколонных конструкциях скважин и на больших глубинах бурения.

Преимущества одноблочной конструкции ПУО - сокращение времени на установку и монтаж комплекса, так как установленный одно-



блочный комплекс ПУО используется в течение всего времени бурения скважины. К недостаткам одноблочного ПУО следует отнести его большую массу (до 200 т) по сравнению с двухблочным, масса которого примерно 80 т.

Преимущества двухблочной конструкции - возможность ее применения при бурении глубоких скважин сложной конструкции, относительно малая масса каждого блока противовыбросового оборудования и возможность производства ремонта свободного блока. К недостаткам следует отнести затрату времени на демонтаж первого и установку и монтаж второго блока в процессе бурения скважины. а также потребность дополнительного места для хранения неработающего блока. В настоящее время за рубежом используют одноблочные конструкции ПУО с проходным отверстием диаметром 476,24 мм, которые практически обеспечивают бурение глубоких скважин сложной конструкции.

Американский нефтяной институт (API), обобщив многолетний опыт работы буровых компаний, разработал практические рекомендации по применению противовыбросового оборудования API РР-53, для наземного и морского бурения с подводным расположением устья скважин.

Для обозначения узлов стволовой части принят специальный код: А - универсальный превентор; G - вращающийся превентор; R, Rd, Rt - соответственно одно-, двух- и трехкорпусной плашечный превентор; X - универсальный плашечный превентор; S - крестовина; Сн - муфта высокого давления для соединения блока превенторов с колонной головкой или отдельных узлов в общей сборке стволовой части ПУО; CL - муфта низкого давления для соединения морского стояка с блоком превенторов.

В зависимости от рабочего давления ПУО подразделяют на две группы: на рабочее давление 14 и 21 МПа и рабочее давление 35,70 и 105 МПа.

Пример схемы сборки противовыбросового оборудования при подводном расположении ПУО приведен ниже:

Рабочее давление, МПа.................... 14; 21 35,70; 105

Схема сборки..................................... CнSACL; CнRACн; CнRdRACL; CнRdRACнA;

CнRRACн CнRdRdACL; CнRdRdAACL

Двухблочный комплекс ПУО применяют в основном на ППБУ. Он включает:

блок плашечных одинарных (однокорпусных) превенторов с проходным отверстием 540 мм, универсальный сферический или другой конструкции превентор с проходным отверстием 540 мм на давление 21 МПа, соединительные муфты, опорно-направляющие рамы и другие узлы;

второй блок двух сдвоенных плашечных превенторов с проходным отверстием диаметром 350 мм на давление 70 МПа, универсальный превен-тор с проходным отверстием 350 мм на давление 35 МПа, опорную направляющую раму, соединительные муфты и др.;

два водоотделяющих стояка диаметром 610 и 406 мм;

дистанционную систему управления блоками превенторов;

временную опорную базу;

отклонитель потока с системой управления (дивертор); систему натяжения водоотделяющих стояков; систему натяжения направляющих тросов;

манифольды противовыбросового оборудования (регулирования и глушения);

компенсаторы бурильной колонны;
