Трубы типов 1, 2 изготовляются с правой и левой резьбами, трубы типов 3, 4 - с правой резьбой и по соглашению потребителя с изготовителем - с левой.

Трубы всех типов изготовляются длиной: 6,8 и 11,5 м при условном диаметре труб 60-102 мм; 11,5 м - при условном диаметре труб 114-168 мм.

В поставляемой партии допускается до 25 % труб длиной 8 м и до 8 % - длиной 6 м. С согласия потребителя допускается изготовление труб диаметром 114 мм, длиной 6 и 8 м. Длина трубы определяется расстоянием между ее торцами, а при наличии навинченной муфты - расстоянием от свободного торца муфты до последнего витка резьбы другого конца трубы.

Кривизна труб на концевых участках, равных трети длины трубы, не должна превышать 1,3 мм на 1 м. Общая кривизна трубы (стрела прогиба) на середине длины трубы не должна превышать 1/2000 длины трубы. Кривизна конца трубы - частное от деления стрелы прогиба на расстояние от места измерения до ближайшего конца трубы. Длина высадки в расчет не принимается.

Примеры условных обозначений бурильных труб и муфт к ним.

Трубы В-114х9-Д ГОСТ 631-75 - труба бурильная типа 1, условный диаметр 114 мм, толщина стенки 9 мм, группа прочности Д, обычной точности.

Труба В-114х9-Д ГОСТ 631-75 - то же, повышенной точности.

Муфта В-114-Д ГОСТ 631-75 - муфта к трубе типа 1, условный диаметр 114 мм, группа прочности Д.

Труба Н-114х9-Д ГОСТ 631-75 - труба бурильная типа 2, толщина стенки 9 мм, группа прочности Д, обычной точности.

Труба НП-114х9-Д ГОСТ 631-75 - то же, повышенной точности.

Муфта Н-114-Д ГОСТ 631-75 - муфта к трубе типа 2, условный диаметр 114 мм, группа прочности Д.

Труба ВК-114х9-Д ГОСТ 631-75 -труба бурильная типа 3, далее то же.

Труба ВК-114х9-Д ГОСТ 631-75 - труба бурильная типа 4, далее то же.

Для труб и муфт с левой резьбой в условном обозначении после слов «труба» или «муфта» ставится буква Л.

На наружной и внутренней поверхностях труб и муфт не допускаются плены, раковины, закаты, расслоения, трещины и песочины.

Допускаются вырубка и зачистка указанных дефектов только вдоль оси трубы при условии, что глубина этих вырубок не выводит толщины стенки за предельные минусовые отклонения. Заварка, зачеканка или заделка дефектов не допускается.

Поверхность высаженной части трубы и место перехода ее к телу трубы не должны иметь резких уступов. На внутренней поверхности переходной части высаженных наружу концов бурильных труб типа 4 всех диаметров допускается одно пологое кольцевое незаполнение шириной не более 40 мм, причем наименьшая толщина стенки в этих местах должна быть на 2 мм больше номинальной толщины стенки данного типоразмера труб. На внутренней поверхности высаженных наружу концов труб типа 2 допускаются следы исправления дефектов и отдельные пологие незаполнения металлом глубиной до 2-3 мм, шириной до 20 мм и протяженностью по окружности до 25-50 мм (меньшие размеры для труб диаметром 60- 102 мм, большие - для труб диаметром 114-140 мм).

Размеры профиля резьбы труб типов 1, 2 и муфт к ним (рис. 19.10) приведены ниже.

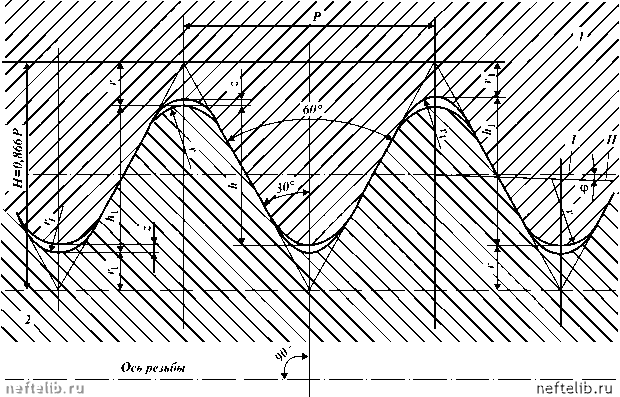

Рис. 19.10. Профиль резьбы бурильных труб тинов 1, 2 и муфт к ним с треугольной резьбой:

1 - муфта; 2 - труба; I - линия, параллельная оси резьбы; II - линия среднего диаметра резьбы

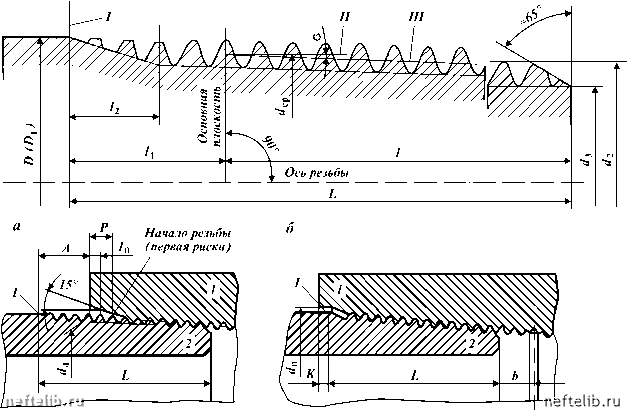

Рис. 19.11. Резьбовое соединение бурильных труб типов 1 и 2:

а - соединение, свинченное вручную; б - соединение, свинченное на станке; I - конец сбега резьбы (последняя риска на трубе); II - линия, параллельная оси резьбы трубы; III - линия среднего диаметра резьбы. Размер P1 приведен для труб типа 2
