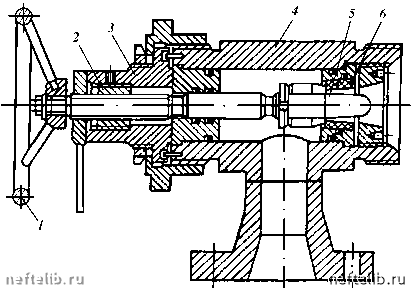

Рис. 21.30. Регулируемый дроссель

Технические характеристики дросселей с ручным управлением приведены в табл. 21.20 и 21.21.

Таб лица 21.20

Техническая характеристика регулируемых дросселей

Показатель

Давление, МПа: рабочее пробное

Диапазон регулирования давления, МПа

Рабочее давление при определении наработки по прокачке бурового раствора плотностью

1600 кг/м3, МПа

Управление дросселем

Скважинная среда

Диаметр наконечника дросселирующей пары, мм Диаметр поршня, мм Габаритные размеры, мм:

длина

ширина

высота Масса, кг Изготовитель

Типоразмер дросселя

ДР - 80х35

ДР - 80Гх35

ДР - 80х70

ДР - 80Гх70

0-35

2-63

Ручное

Гидравлическое] дистанционное

Ручное

Гидравлическое] дистанционное

Буровой раствор, буровой шлам, нефть, газ, газоконденсат, пластовая вода и их смеси

31,2

670 320 395 110

ОАО «ВЗБТ»

45,0

748 265 360 206

31,2

768 560 510 167

45,0

844 270 385 212

Пермский машиностроительный завод им. Ленина и ОАО

«ВЗБТ»

Примечание. Для указанных типоразмеров условный диаметр прохода максимальная температура скважинной среды - 120 °С.

80 мм;



Типоразмер

Условный диаметр, мм

Рабочее давление, МПа

Класс материала по API

Габаритные размеры, мм

ДР - 50х21К2

21,0

ДР - 50х35К2 ДР - 50х70К2

35,0 70,0

298х225х805

ДР - 50х105К3

105,0

298х225х852

ДР - 65х35К2

35,0

ДР - 65х35К3 ДР - 65х70К2 ДР - 65х70К1 ДР - 65х105К1

35,0 70,0 70,0 105,0

298х225х790

ДР - 80х21К2 ДР - 80х35К2

21,0 35,0

ДР - 80х105К3

105,0

298х263х652

ДР-100х21К1 ДР-100х35К1

21,0 35,0

296х264х885 296х264х885

ДРП-50х105К3 ДРП-65х70К3

50 65

105,0 70,0

298х225х880 298х225х885

ДРП-80х105К3

105,0

298х263х885

ДРТ-80х70К1

70,0

298х263х800

ДРП- 150х21К1

21,0

320х290х880

Примечание. Температура рабочей среды 100х21К1, ДР-100х35К1 и ДРТ-80х70К1 от -46 до таблице, - от -60 до +90 °С.

для дросселей ДР -65х70К1, ДР - +100 °С; для остальных, указанных в

Дроссели с гидроуправлением типов ДР-80Гх35 и ДР-80Гх70 ОАО «ВЗБТ» и ЦКБ «Титан» показаны на рис. 21.31; общий вид дросселирующих пар дросселей с ручным и дистанционным управлением - на рис.

21.32.

Управление дросселями с гидроприводом осуществляется с помощью пульта управления дросселями (ПДР). Техническая характеристика пульта дистанционного управления дросселями типа ПДР-2 Краснодарского СПКБ «Промавтоматика» приведена ниже:

Число дросселей, управляемых с одного пульта..................................... 2

Расстояние до дросселей, м......................................................................... До 30

Время полного открытия дросселя, с........................................................ 4-50

Рабочая жидкость в системе управления................................................. Масло всесезонное ВМГЗ

ТУ 38.10.1479-74 или

масло МГЕ-10Е ТУ 38.101572-75

Количество жидкости в системе управления, дм3, не более................. 45

Давление перед дросселем, МПа (диапазон показаний)........................ 0-50; 0- 100; 0- 150

Давление жидкости в системе управления, МПа................................... 8- 10,5

Число двойных ходов насоса в 1 мин (диапазон отсчета)..................... 0-200

Емкость сумматора счетчика СХН-1......................................................... 9999

Управляющая среда ...................................................................................... Воздух

Давление воздуха питания, МПа................................................................ 0,6-0,8

Максимальный расход воздуха питания при 20 °С и давлении 0,1

МПа, м3/мин, не более................................................................................. 1

Напряжение питания электропитания с частотой 50 Гц, В.................. 220

Условия эксплуатации:

температура окружающего воздуха, °С............................................... От -50 до +50

относительная влажность при температуре от +35 °С и ниже, % 95-3

Габаритные размеры пульта (длинахширинахвысота), мм.................... 1100х800х1465

Масса пульта (комплекта пульта), кг......................................................... 370 (600)

Изготовитель .................................................................................................. ОАО «ВЗБТ»



1 2

8 9 70 11

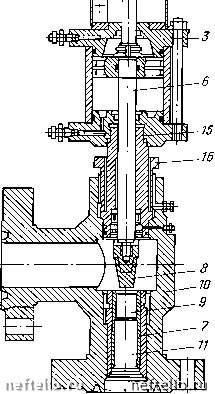

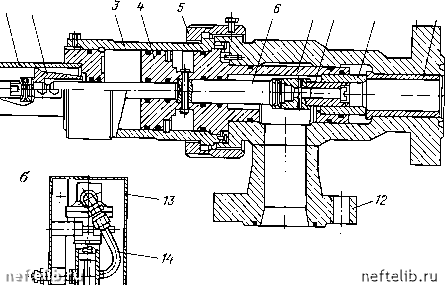

Рис. 21.31. Регулируемые дроссели с гидроуправлением:

а - ДР - 80Гх70 (ОАО «ВЗБТ»); 6 -

ДРГ-80х70 (ЦКБ «Титан»); 1 - крышка цилиндра; 2 - втулка - указатель положения; 3 - цилиндр; 4 - поршень; 5 - накидная гайка; 6 - ш-ток; 7 - корпус насадки; 8 - наконечник; 9 - твердосплавная насадка; 10 - корпус дросселя; 11-упорная втулка; 12 - входной фланец; 13 - кожух; 14 - трубопровод; 15 - переходник; 16 - гайка
