Рис. 9.15. Прибор В.А. Петросяна

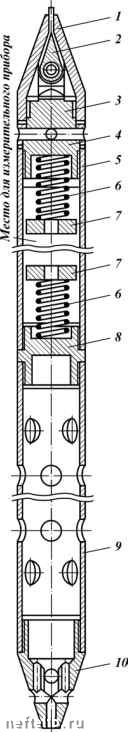

Рис. 9.16. Желонка с прибором В.А. Петросяна:

1 - верхнее направление - замок; 2 - «рыбка»; 3 - пробка; 4 - прокладка; 5 - корпус; 6 - пружина; 7 - деревянные диски, между которыми размещается прибор; 8 - соединительный ниппель; 9 - труба; 10 - направляющая пробка




Рис. 9.17. Схема автономного забойного инклинометра (ЗИ)

Рис. 9.18. Принцип действия фотографического измерительного прибора:

1 - изображение на фотографическом диске; 2 - источник света; 3 - отвес; 4 - собирающая линза; 5 - компас

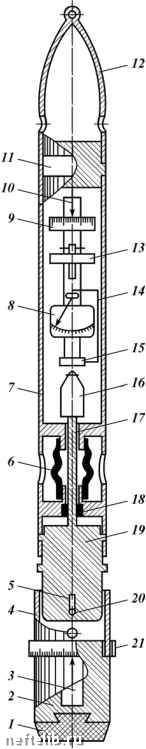

При этом диск 15 садится на нажимной шток 17 и освобождает измерительную систему.

Освобожденная рамка инклинометра устанавливается в плоскости искривления скважины, а стрелки буссоли и отвеса занимают положения, соответствующие азимуту и углу наклона скважины в точке измерения.

Нажимной шток 17 имеет специальное гидравлическое реле 16, которое после определенной, заранее заданной и отрегулированной выдержки во времени устраняет нажатие диска. Как только диск 15 возвращается на свое место, фиксатор 14 закрепляет стрелки буссоли и отвеса в тех положениях, которые соответствуют азимуту и зенитному углу искривления в точке измерения. Для проверки правильности показаний инклинометра в стакан 2 можно вставить пробирку 3 с плавиковой кислотой для контрольного измерения угла искривления.

Средняя часть корпуса инклинометра заполнена маслом. Через компенсатор 6 гидростатическое давление столба промывочной жидкости передается на масло, вследствие чего происходит выравнивание давления внутри и снаружи прибора и достигается высокая герметичность сальника 18, штока и резьбовых соединений. Масло оказывает также демпфирующее влияние на стрелки буссоли и отвеса и используется для работы гидравлического реле времени.

На нижней части прибора выполнен кольцевой лимб 21 , а вдоль одной из образующих корпуса нанесена глубокая риска 11. Лимбы 9, 21 и риска 11 позволяют связать отпечатки ножей на свинцовой печати с показаниями измерительной системы и провести ориентирование отклонителя.

Инклинометр спускается в бурильную колонну с помощью вспомогательной лебедки на тонком стальном канате, прикрепленном к кольцу колпака 12. Измерение длится 3-5 мин, если не считать времени на спуск и подъем прибора.

Подняв прибор на поверхность, снимают колпак 12 и определяют зенитный угол скважины по показанию стрелки отвеса 8, а азимут - по показанию магнитной стрелки буссоли 13.

В зарубежной практике наиболее простым считают обслуживание с помощью фотографических устройств.

Контролирующие инструменты, применявшиеся ранее, записывают информацию на забое скважины, которую затем, после подъема на поверхность, анализируют.

Фотографическое устройство доставляют в скважину и извлекают из нее одним из трех способов.

1. Оно может быть спущено в бурильную колонну и извлечено из нее с помощью троса или кабеля малого диаметра.

2. Оно может быть свободно сброшено в бурильную колонну, а затем извлечено с помощью овершота, спущенного в бурильную колонну на гибком тросе.

3. Оно может быть свободно сброшено внутрь бурильной колонны и при необходимости (например, для замены долота) извлечено из скважины вместе с поднимаемой бурильной колонной.

Простейшая магнитная установка. Простейшее магнитное устройство фотографирует маятник, подвешенный к фотографическому диску и расположенный над компасом (рис. 9.18). Вращающийся магнитный диск ориентируется на север магнитного поля Земли; маятник установлен верти-
