Тип двигателя

Номинальная мощность, кВт

Частота врахце-ния, мин-1

КПД, %%

Мм Мн

Масса, кг

СДЗ-12-46-8А

СДЗ-13-34-6

СДБ-13-42-8А

СДЗБ-13-42-8

СДБ-14-46-8

СДЗ-13-52-8А

СДБО-99-49-8А

Примечан

320 500

750 1000

1,8 1,9 1,46 1,9 22 1,44 2,2

напряжение -

3200 3570

азанных типов н

93,9

4050

6500 5420 5600

5000 В.

ие. Для всех ук

95 94,5

оминальное

установок равен 94-95 %. Основные преимущества синхронных двигателей - возможность их работы с cos ф = 1 и способность улучшать (приближать к единице) cos ф в системах, в которых работают асинхронные двигатели. Момент вращения синхронного двигателя зависит от напряжения в сети в первой стадии. В связи с этим синхронные двигатели по сравнению с асинхронными обладают более стабильным моментом вращения при колебаниях напряжения в сети. Пуск синхронного двигателя возможен после предварительного разгона ротора до частоты вращения, близкой к синхронной, с помощью дополнительного двигателя либо специальной короткозамкнутой обмотки в роторе, усложняющих конструкцию и повышающих стоимость синхронных двигателей.

Электродвигатели постоянного тока в отличие от асинхронных и синхронных обладают свойством саморегулирования и по естественным механическим характеристикам полнее отвечают требованиям, предъявляемым к основному приводу буровых установок. Вследствие плавного изменения частоты вращения в зависимости от момента, создаваемого рабочей нагрузкой, повышаются производительность и экономичность буровой лебедки, насосов и ротора. В буровых установках двигатели постоянного тока получают питание от электромашинных и тиристорных преобразователей переменного тока, поступающего от промышленной электросети или автономных дизель-электрических станций.

Отсутствие надежных и дешевых источников питания, ограниченный выбор необходимых для буровых установок двигателей, повышение требований к техническому обслуживанию и другие факторы на определенном этапе затрудняли внедрение электропривода постоянного тока. В связи с

Таблица 23.7

Техническая характеристика двигателей постоянного тока буровых установок

Тип двигателя

Мощность (длительная), кВт

Напряжение, В

Частота вращения, мин 1

П-179-9К

1150

220/440

П-153-8К

750/900

П-172-12К

400/100

МПЭ-800-800

800/1200

ДПЗ-99/74-8КМ2

200/400

МПП-1000-1000 МЗ

ПС-152-5К

400/1000

П-125-8К

750/1000



этим первоначально двигатели постоянного тока использовали в единичных образцах буровых установок, предназначенных для сверхглубокого бурения. На основе накопленного положительного опыта в последующем были созданы буровые комплексы с электроприводом постоянного тока для плавучей (Уралмаш 6000 ПЭМ) и полупогружной (Уралмаш 6000/60 ППЭМ) буровых установок.

В последние годы ведутся опытно-конструкторские разработки и промышленные испытания тиристорного электропривода с питанием от промышленных электросетей. За рубежом электропривод постоянного тока используют преимущественно в дизель-электрических буровых установках.

Основные технические данные двигателей постоянного тока, используемых в отечественных буровых установках, приведены в табл. 23.7.

23.7. КОМПОНОВКА СИЛОВЫХ ПРИВОДОВ И ТРАНСМИССИЙ

Электронривод неременного и ностоянного тока. Независимо от рода тока компоновка многодвигательных электроприводов зависит от типа передачи и способа блокирования.

На рис. 23.24 приведена схема блокирования электродвигателей переменного или постоянного тока. Каждая из этих схем имеет преимущества и недостатки, и выбор той или иной компоновки зависит от ряда факторов.

1. Допустимая мощность, передаваемая трансмиссией на промежуточный вал. Если мощность двигателей меньше допустимой для трансмиссии, то предпочтительнее схема на рис. 23.24, а с одной передачей и соосным блокированием двух двигателей общим валом. Если допустимая мощность для трансмиссии меньше мощности двух двигателей, то предпочтительнее схема на рис. 23.29, б, где каждая из трансмиссий передает мощность одного двигателя на общий трансмиссионный вал.

2. Допустимая частота вращения блокирующей трансмиссии. Если частота вращения двигателя превышает значение, допустимое для трансмиссии, то предпочтительна схема на рис. 23.24, в, где блокирование выполнено зубчатым редуктором, для которого допустимая частота вращения больше частоты вращения двигателей.

3. Мощность двух двигателей недостаточна. В этом случае можно использовать третий двигатель (рис. 23.24, г) с передачей мощности отдельной трансмиссией на общий вал.

Электродвигатели постоянного тока и реже асинхронные переменного тока блокируют (до четырех) на одну трансмиссию. Это позволяет варьировать мощность, обеспечивать необходимую надежность и снижать маховые массы, что увеличивает гибкость силового привода.

Возможность вала электродвигателя вращаться в любую сторону упрощает конструктивное решение трансмиссии и не требует передачи обратного хода.

В буровых установках для скважин глубиной до 7000 м применяют силовой электромашинный привод постоянного тока лебедки и буровых насосов. В этих случаях лебедка приводится от двух соосно сблокированных электродвигателей постоянного тока мощностью 800 кВт каждый, с номинальной частотой вращения 1100 мин-1 (напряжение 830 В, сила тока 960 А). Буровые насосы имеют индивидуальный привод от таких же элек-

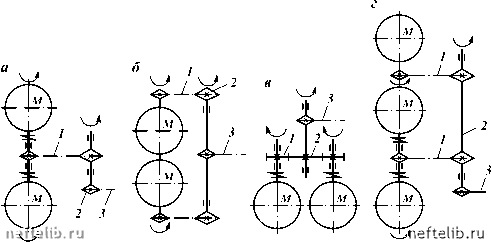

Рис. 23.24. Схемы блокирования электродвигателей:

а - соосное расположение двух двигателей, блокирование общим валом; б - соосное расположение, блокирование гибкой связью двух двигателей на трансмиссионный вал; в - параллельное блокирование двух двигателей зубчатой передачей; г - соосное расположение, комбинированное блокирование; 1 - гибкая связь - цепная или клиноременная передача; 2 - трансмиссионный вал лебедки или насоса; 3 - передача на исполнительный механизм; М - электродвигатель

тродвигателей, с питанием их от шести генераторов, последовательно сблокированных соосно по два и приводимых от трех дизелей.

Электродвигатели постоянного тока большой мощности следует соединять с трансмиссией непосредственно, так как они допускают пуск под нагрузкой. Мощные электродвигатели переменного тока, обладая большой маховой массой якоря, при пуске под нагрузкой требуют больших пусковых токов; при этом возникают большие динамические нагрузки вследствие малого периода разгона. В таких случаях необходимо устанавливать между двигателем и трансмиссией фрикционную муфту, что улучшает пусковые качества. В этих случаях целесообразно применять также электродинамические или гидравлические муфты взамен фрикционных. Эти муфты при скольжении 15-30 % улучшают параллельную работу насосов, и применение их в ряде случаев более рационально, однако все эти устройства усложняют трансмиссию по сравнению с приводом от электродвигателя постоянного тока.

При необходимости передачи больших мощностей между валами для уменьшения массы, размеров и мощности, передаваемой каждой передачей, применяют привод от соосно расположенных, но несблокированных между собой двух электродвигателей, передающих на трансмиссионный вал мощность двумя цепными или клиноременными передачами. Такие конструкции начали применять в связи с созданием электродвигателей с охлаждением. Например, при таком решении удается в 1,5-2 раза уменьшить массу блока двигатель - насос, установив двигатель под насосом или за ним. Это обеспечивает большую компактность конструкции, что особенно важно при ограниченности площади, например для плавучих буровых установок или установок для кустового бурения. Недостаток такой конструкции - небольшое расстояние между осями валов двигателя и насоса и
