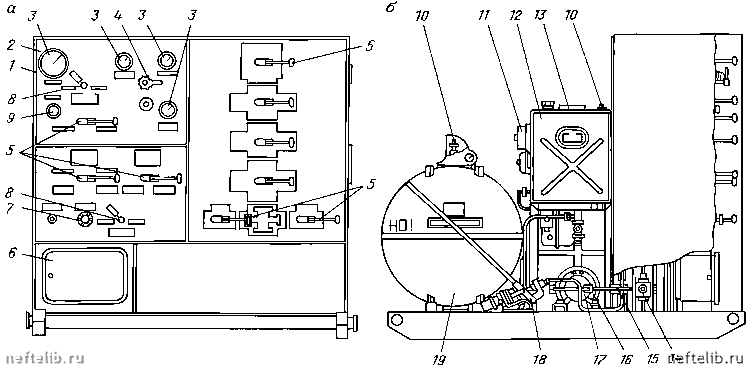

Рис. 21.20. Станция гидроуправления ГУП-14 ОАО «ВЗБТ»:

а - основной пульт; б - гидроаккумуляторная станция с основным пультом; 1 - корпус; 2 - панель приборов; 3 - манометр; 4 - редукционный клапан; 5 - рукоятка управления; б - электрооборудование; 7 - вентиль; 8 - блок кранов; 9 - выключатель; 10 - щуп; 11 - звонок громкого боя; 12 - масляный бак; 13 - заливная горловина; 14, 15 - предохранительный и обратный клапаны; 1б - электродвигатель; 17, 18 - аксиально-поршневой и ручной насосы; 19 - пневмогидроаккумулятор

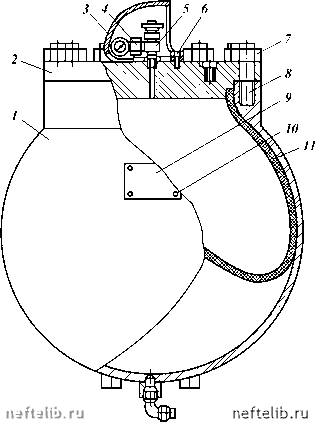

Рис. 21.21. Пневмогидроаккумулятор гидроуправления превенторами ОАО «ВЗБТ»:

1 - корпус; 2 - крышка; 3 - колпак; 4 - переходник; 5 - кислородный вентиль; 6 - болт с шайбой; 7 - гайка; 8 - шпилька; 9 - табличка; 10 - заклепка; 11 - разделительная диафрагма

Таблица 21.15

Техническая характеристика станций гидроуправления превенторами

Показатель

Типоразмер станции

ГУП-14

СУ21-625

СУ21-875

СУ21-1375

СУ25-1250-ОП10с

Рабочее давление жидко-

14,0

25,0

сти в пневмогироаккуму-

ляторах, МПа

Число точек управления

Вместимость масляного

1500

1400

бака, л

Давление зарядки азотом

10,0

пневмогироаккумулято-

ров, МПа

Объем жидкости в пнев-

могироаккумуляторах при

номинальном рабочем дав-

лении, л

Тип основного насоса

Аксиально-

Плунжерный

поршневой



Показатель

Типоразмер станции

ГУП-14

СУ21-625

СУ21-875

СУ21-1375

СУ25-1250-ОП10с

Тип привода вспомога-

Ручной

Пневматический

тельного насоса

Число регулирующих кла-

панов

Мощность электропривода

11,0

34,0

17,0

основного насоса, кВт

Производительность ос-

17,1 и 50,0

Нет свед.

новного насоса, л/мин

Габаритные размеры (дли-

на, ширина, высота), мм:

основного пульта и на-

2090х1490х

4500х2100х2700

4650х2100х2660

сосной аккумуляторной

х1770

станции

вспомогательного пуль-

440х1030х1883

760х410х200

570х180х730

Масса, кг:

основного пульта и на-

1530

5450

6000

7500

5700

сосной аккумуляторной

станции

вспомогательного пуль-

27,5

комплекта трубопрово-

Нет свед.

3500

3132

дов длиной 30 м

Изготовитель

ОАО «ВЗБТ»

Воткинский завод

ЦКБ «Титан»

МАНИФОЛЬДЫ

Манифольды предназначены для обвязки блока превенторов противовыбросового оборудования в целях управления нефтяной или газовой скважиной в процессе ликвидации газонефтепроявления.

В соответствии с ГОСТ 13862-90 предусмотрено пять схем обвязки манифольдов (рис. 21.22) с условным диаметром прохода 50, 65 и 80 мм.

Манифольд противовыбросового оборудования состоит из коренных задвижек с ручным или ручным и гидравлическим управлением, двух блоков - дросселирования и глушения, включающих задвижки с ручным управлением, обратный клапан, регулируемые дроссели с ручным и дистанционным управлением, крестовины, тройники, гасители потока, показывающие манометры с разделителями сред, а также из напорных трубопроводов и пакетов трубопроводов низкого давления.

Установлена следующая система обозначения манифольдов:

Рис. 21.22. Схемы обвязки манифольдов противовыбросового оборудования по ГОСТ 1386290:

а - на давление до 14 МПа для ОП с ручным управлением; б - на давление до 35 МПа для ОП с гироуправлением; в - на давление 35-70 МПа для ОП с гироуправлением; г - на давление 35 и 70 МПа для ОП с гидроуправлением и двумя крестовинами в превенторном блоке; д - на давление 35- 105 МПа для ОП с гироуправлением и в коррозионно-стойком исполнении; 1 - линия глушения; 2 - задвижка с ручным управлением; 3 - блок превенто-ров (устье скважины); 4 - линия дросселирования; 5 - манометр с запорным и разрядным устройствами и разделителем сред; б - блок дросселирования; 7 - прямой сброс; 8 - гаситель потока; 9, 1б - регулируемый дроссель с ручным и гидроуправлением; 10 - отвод к буровому насосу или насосному агрегату; 11 - обратный клапан; 12 - блок глушения; 13 - задвижка с гидроуправлением; 14 - отвод к сепаратору или трапно-факельной установке; 15 - пульт управления дросселем; 17 - верхняя крестовина блока превенторов; 18 - кованый тройник; 19 - отвод к системе пластоиспытателя в процессе бурения
