Опыт эксплуатации двигателей в наклонно направленном и горизонтальном бурении выявил недостаточную стойкость гибких валов при углах перекоса секций более 1°30. В связи с этим в последних конструкциях двигатели типа ДГ стали оснащать шарнирно-торсионными соединениями.

ХАРАКТЕРИСТИКИ ВЗД

Характеристики необходимы для выбора оптимальных параметров режима бурения и поддержания их в процессе долбления, а также для определения путей дальнейшего совершенствования конструкций ВЗД и технологии бурения с их использованием.

В последнее время внимание к характеристикам ВЗД все более повышается. Это связано с внедрением регулируемых приводов буровых насосов, для эффективного использования которых знание характеристик гидромашины становится непременным условием; распространением новых технологий (наклонно направленное и горизонтальное бурение, бурение с использованием непрерывных труб), особенно чувствительных к изменению режимов работы ВЗД.

В общем случае различают статические и динамические характеристики ВЗД.

Статические характеристики отражают зависимости между переменными гидродвигателя в установившихся режимах. Эти характеристики можно условно классифицировать как стендовые и нагрузочные. Стендовые характеристики (как функции от крутящего момента) определяют в лаборатории (рис. 20.19).

Динамические характеристики определяют соответствующие зависимости в неустановившихся режимах и обусловливаются инерционностью происходящих процессов. К динамическим относят и пусковые характеристики гидродвигателя.

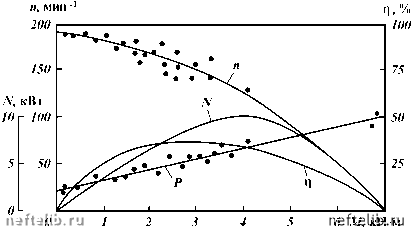

Рис. 20.19. Типичная стендовая характеристика ВЗД (ДГ-155)



ВЛИЯИИЕ РАСХОДА ЖИДКОСТИ ИА ХАРАКТЕРИСТИКИ ВЗД

Расход жидкости Q является одним из параметров режима бурения. Чаще всего возможный диапазон изменения Q определяется технологией бурения скважины, и его задают конструктору ВЗД вместе с другими исходными данными.

Стендовые испытания ВЗД разных типоразмеров показывают, что с увеличением расхода повышаются как тормозной момент и перепад давления, так и мощность, крутящий момент, частота вращения и перепад давления в экстремальном режиме. КПД гидродвигателя при увеличении Q в допустимом диапазоне изменяется незначительно.

Нижний предел расхода жидкости ограничивается нагрузочной способностью или устойчивостью работы двигателя. Верхний предел допустимого расхода жидкости определяют три фактора:

высокие инерционные нагрузки при увеличении частоты вращения;

КПД двигателя п: при заданном натяге после достижения определенного значения расхода жидкости происходит снижение объемного п. Это объясняется тем, что с увеличением частоты вращения и перепада давления по линии контакта образуется односторонний зазор, приводящий к разгерметизации РО и росту утечек. Кроме того, с увеличением расхода растут и гидравлические потери в двигателе;

износ РО вследствие повышенных контактных напряжений и скоростей скольжения в рабочей паре, а также скорости жидкости в каналах РО.

Если ограничения по расходу не удовлетворяют требованиям гидравлической программы бурения, используют способ разделения потока жидкости через полый ротор двигателя с помощью регулятора расхода.

20.4. ТУРБОВИИТОВЫЕ ЗАБОЙИЫЕ ДВИГАТЕЛИ

В последние годы отечественный парк забойных гидравлических двигателей пополнился новым представителем - турбовинтовым двигателем (ТВД).

Впервые схема турбовинтового агрегата была предложена в 1970 г. авторским коллективом ВНИИБТ в составе М.Т. Гусмана, Д.Ф. Балденко, А.М. Кочнева и С.С. Никомарова.

ТВД органично сочетают высокую стойкость, свойственную турбобурам, и оптимальную энергетическую характеристику (высокий уровень отношения M/n при незначительном падении частоты вращения при нагрузке двигателя), характерную для ВЗД.

Турбовинтовой двигатель можно отнести к редукторным турбобурам, в котором винтовая пара выполняет функции не только редуктора, но и стабилизирующего элемента при перегрузках долота.

Несмотря на большую металлоемкость и сложность конструкции, эти двигатели в ряде случаев успешно конкурируют с ВЗД, прежде всего вследствие их существенно большего ресурса, что особенно привлекательно при использовании современных высокопроизводительных долот.

Двигательные секции ТВД конструктивно выполняют в двух вариантах: с винтовой парой, монтируемой над турбинной секцией или между



турбинной и шпиндельной секциями. В первом варианте упрощается конструкция двигателя - проектируют лишь один узел соединения планетарного ротора. Второй вариант менее предпочтителен, так как требует двух узлов соединения ротора.

20.5. ЭЛЕКТРОБУРЫ

Наряду с гидравлическими в бурении используют и электрические машины - электробуры.

Электробур - это электрическая забойная машина, своеобразный электродвигатель, смонтированный в трубном корпусе малого диаметра и предназначенный для привода долота на забое скважины.

Современный электробур представляет собой, как правило, асинхронный маслонаполненный двигатель с короткозамкнутым ротором.

Конструкция промышленного электробура была разработана в СССР в 1937-1940 гг. группой инженеров (А.П. Островский, Н.В. Александров, Ф.Н. Фоменко, А.Л. Ильский, Н.Г. Григорян и др.). Последующие опытно-конструкторские работы позволили значительно модернизировать электробур по сравнению с первыми образцами: была создана безредукторная машина, мощность на валу электробура была увеличена в 2-3 раза (от 70 до 120-230 кВт) и наряду с этим уменьшен наружный диаметр. Серийное производство электробуров в СССР было налажено с 1956 г.

В настоящее время в ряде районов страны этим способом ежегодно бурят 200 - 250 тыс. м пород. Хотя указанный объем многократно уступает объему турбинного бурения в нашей стране, принципиальная схема подачи электрической энергии к забою скважины и использование погружного электрического двигателя для привода долота имеют неоспоримые преимущества. Однако конструктивные трудности, невысокие эксплуатационно-технические показатели и большая стоимость машины на данном этапе пока сдерживают применение этого вида техники в бурении.

Размерный ряд электробуров предусматривает их выпуск с наружными диаметрами корпуса 164, 170, 185, 215, 240, 250 и 290 мм. Более распространен электробур диаметром 170 мм. В обозначении электробура первое число - его наружный диаметр, второе - число полюсов обмотки статора (например, Э215-10). Могут добавляться буквы «М», обозначающая модернизированную модель, и «Р» - для редукторных электробуров. Обозначение электродвигателя содержит сведения о наружном диаметре корпуса, общей длине магнитопровода с длиной немагнитопроводных пакетов и о числе полюсов. Например, маркировка МАП1-17-658/6 расшифровывается следующим образом: МАП - мотор асинхронный погружной; 1 - для электробура; 17 - наружный диаметр корпуса в см; 658 - общая длина магнитопровода и немагнитных пакетов статора в см; 6 - число полюсов.

Выпускаемый промышленностью электробур включает трехфазный асинхронный маслонаполненный двигатель А и маслонаполненный шпиндель Б на подшипниках качения (рис. 20.20).

В трубном корпусе электробура размещены пакеты магнитопроводной стали статора б; они разделены пакетами немагнитопроводной стали в местах расположения радиальных шариковых опор ротора. Пакеты ротора 7 с алюминиевой обмоткой насажены на полом валу 5 двигателя. Ротор расположен в статоре с зазором 0,5 - 0,6 мм на сторону. Полость двигателя за-
