Бурильные трубы отсоединяют от обсадных после проверки надежности подвески плавной разгрузкой колонны до «собственного веса» бурильных труб.

Подвесные устройства. Существуют три принципиально различающихся способа глубинной подвески хвостовиков и секций обсадных колонн при креплении скважин: на цементном камне, на клиньях и опорной поверхности.

Хвостовики и секции обсадных колонн подвешивают на цементном камне как в обсаженном, так и в необсаженном стволе скважины непосредственно в процессе их цементирования.

Принцип этого способа подвески заключается в подъеме тампонажного раствора на всю длину обсадной колонны, удерживаемой на весу бурильными трубами, в удалении тампонажного раствора, поднятого над хвостовиком, и в отсоединении бурильных труб от обсадных только после образования за обсадными трубами цементного камня. Обсадные трубы остаются зацементированными в растянутом состоянии.

На цементном камне можно подвешивать хвостовики или секции обсадной колонны без ограничения их длины, межколонных кольцевых зазоров и на любой глубине скважины.

Основное требование для осуществления этого способа подвески - необходимость обязательного подъема тампонажного раствора на всю длину цементируемой колонны.

Для подвески хвостовиков и секций обсадных колонн, верхняя часть которых находится в ранее обсаженном стволе скважины, применяют однотипные устройства, различающиеся незначительными конструктивными особенностями.

Узел подвески, образующий устройство этого вида, размещают в ниппельной части разъединителя любого типа. Для данного вида подвесок общими являются следующие конструктивные и эксплуатационные признаки: бурильные трубы остаются неподвижными в течение всего процесса крепления скважин и ОЗЦ, боковые промывочные отверстия устройств открываются с помощью прокачиваемых по бурильным трубам металлических шаров или резиновых пробок, продавочную жидкость закачивают по расчету и в основном без получения сигнала «стоп».

На рис. 12.15, а изображен общий вид такого устройства. Подвесное устройство с прокачиваемой пробкой подготовляют следующим образом. В верхний патрубок ниппельной части разъединителя напротив боковых промывочных отверстий вставляют втулку с уплотнительными кольцами и закрепляют ее калиброванными срезными штифтами. Затем полностью соединяют разъединитель и подвергают его гидравлическому испытанию на герметичность. При этом не допускается истечение жидкости через боковые промывочные отверстия. Далее разъединитель спускают в скважину на глубину до 25 м, прокачивает резиновую пробку, устанавливают характер ее взаимодействия с втулкой, определяют давление для среза штифтов, поднимают разъединитель на поверхность и проверяют состояние подвесного узла. При отсутствии каких-либо повреждений подвесной узел снова подготовляют к работе. При этом устанавливают новые резиновые уплотнители и срезные штифты.

Собранный разъединитель с подготовленным подвесным узлом повторно подвергают опрессовке и затем используют непосредственно при креплении скважин.

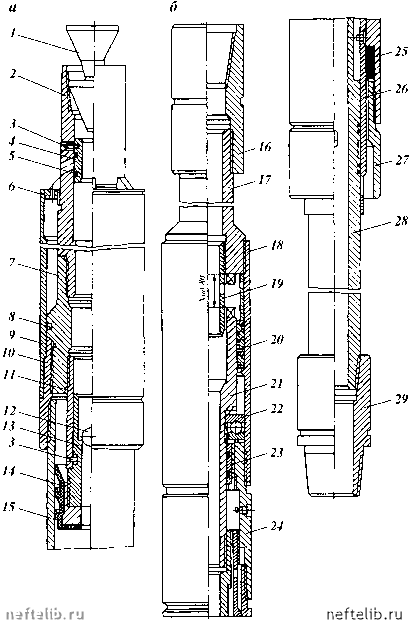

Рис. 12.15. Устройства для подвески хвостовиков и секций обсадной колонны на цементном камне в обсаженном стволе с резьбовым разъединителем (а) и в необсаженном стволе (б):

1 - управляемая пробка; 2 - удлинитель; 3 - срезной ш-тифт; 4 - запорная втулка; 5 - уп-лотнительное кольцо; 6 - крышка; 7 - ниппель разъединителя; 8 - манжета; 9 - раструбная часть разъединителя; 10 - муфта разъединителя; 11 - несущий патрубок; 12 - шар; 13 - седло; 14 - подвесная разделительная цементировочная пробка; 15 - обсадная труба; 16 - замковая муфта; 17 - переводник корпуса; 18, 24, 25 - соответственно верхняя, средняя и нижняя части корпуса; 19 - патрубок; 20 - набор манжетных уплотнителей; 21, 28 - верхняя и нижняя секции шпинделя; 22 - упорный подшипник качения; 23 - радиальный подшипник скольжения; 26 - золотник; 27 - нажимная гайка; 29 - замковый ниппель



Если при цементировании хвостовиков или секций обсадной колонны с подвеской на цементном камне применяют металлический шар, то в подготовительные работы включают следующие этапы:

спуск устройства в скважину на бурильных трубах на глубину, на которой будет установлена верхняя часть обсадной колонны;

промывку скважины с подачей, не превышающей запланированную при закачке продавочной жидкости в процессе цементирования хвостовика;

фиксирование значения установившегося давления при промывке с заданным режимом;

сбрасывание в трубу металлического шара и прокачивание его при заданной подаче насосов;

определение времени движения шара по трубам до момента среза штифтов и давления, при котором были срезаны штифты;

подъем устройства из скважины, разборка и проверка его состояния.

Полученные результаты предварительного испытания учитывают непосредственно при выполнении работ по цементированию хвостовика или секции обсадной колонны.

При этом последняя часть продавочной жидкости, равная объему бурильных труб и закачиваемая вместе с шаром, должна нагнетаться в скважину цементировочными агрегатами с той же подачей, которая была при предварительном испытании.

Рекомендуется устанавливать штифты такого диаметра и прочности, чтобы избыточное давление при их срезе на 5 - 7 МПа превышало рабочее давление при цементировании.

После среза штифтов и открытия боковых промывочных отверстий непрерывно промывают скважину прямой и обратной циркуляцией с максимально возможной подачей цементировочных агрегатов до тех пор, пока не будет удален весь тампонажный раствор, находящийся за бурильными трубами.

Далее периодически промывают скважину до конца срока схватывания тампонажного раствора у верхней границы обсадной колонны, после чего бурильные трубы отсоединяют от обсадных и поднимают на поверхность.

При подвеске хвостовиков и секций обсадных труб, когда нижняя часть бурильной колонны находится в необсаженной части ствола и возникает опасность ее прихвата, применяют устройство, изображенное (на рис. 12.15, б). В отличие от других это подвесное устройство многократного действия. Оно позволяет удерживать и цементировать обсадные трубы в растянутом состоянии с применением разделительных пробок, получать сигнал «стоп», вращать бурильную колонну без отсоединения ее от обсадной в течение всего времени ОЗЦ, а также использовать разъединительные устройства любого типа.

Подвеска включает составной корпус, подвешиваемый на бурильных трубах, двухсекционный шпиндель, смонтированный внутри этого корпуса на упорном подшипнике качения, радиальный подшипник скольжения, золотник, который перекрывает радиальные отверстия шпинделя, наклоненные к его оси. Верхний торец шпинделя и нижняя часть переводника корпуса оборудованы кулачками, которые при вводе их в зацепление и последующем вращении взаимодействуют и обеспечивают отсоединение бурильных труб от обсадных. Наружная верхняя часть золотника и внутрен-
