направлении. Под действием радиального усилия, возникающего в клиньях от собственного веса колонны, плашки зажимают трубу и колонна удерживается в роторе. Для освобождения зажатой трубы клинья перемещаются вверх одновременно с колонной труб, поднимаемой крюком.

Привод клинового захвата осуществляется с помощью пневматического цилиндра 11, закрепленного на кронштейне станины 12 ротора. Шток пневматического цилиндра соединен с коротким плечом рычага 10. Длинное плечо рычага, конец которого имеет вилкообразную форму, надевается на ролики 8 кольцевой рамы 7, с которой соединяются стойки 6, перемещающиеся в вертикальных направляющих пазах втулки 5. Верхние концы стоек укреплены в траверсе 1, которая рычагами 3 соединяется с клиньями 2.

Под действием сжатого воздуха, подаваемого в поршневую полость пневмоцилиндра, шток поршня поворачивает рычаг 10 против часовой стрелки. При этом кольцевая рама 7 вместе со стойками 6, траверсой 4 и рычагами 3 перемещается вверх и поднимает клинья 2. Обратное перемещение клиньев осуществляется при подаче сжатого воздуха в штоковую полость пневмоцилиндра и повороте рычага 10 по часовой стрелке. Рычаги 3 обеспечивают перемещение клиньев в радиальном направлении при подъеме и опускании клиньев. Соотношение плеч рычага 10 выбирают в зависимости от хода поршня пневмоцилиндра и необходимой высоты подъема клиньев.

Вес бурильной колонны, удерживаемой клиновым захватом, ограничивается допускаемым контактным давлением между плашками и телом трубы. Для снижения контактных давлений пользуются удлиненными клиньями и специальными плашками 13, обхватывающими трубу с минимальным зазором между их продольными торцами. В некоторых конструкциях вместо трех используют шесть клиньев, что способствует более равномерному распределению контактных давлений.

При недостаточной удерживающей способности клиновые захваты заменяют подкладным кольцом для установки элеватора или подкладными клиньями, удерживающими трубу за торец муфты. Для спуска обсадных труб, диаметр которых больше диаметра конусной втулки, используют подкладное кольцо, заменяющее клинья и конусную втулку.

Пневматический клиновой захват сблокирован с приводом ротора так, что при поднятом клиновом захвате исключается возможность вращения стола ротора. Во время бурения клинья с траверсой убираются и заменяются зажимом под ведущую трубу, а стойки с кольцевой рамой опускаются в крайнее нижнее положение. Управление пневматическим клиновым захватом осуществляется педальным краном, установленным у пульта бурильщика.

Техническая характеристика пневматических клиновых захватов типа ПКР приведена ниже:

Тип захвата....................................................................................... ПКР-560 ПКР-300 ПКР-300М

Диаметр, мм:

стола ротора................................................................................. 560 760 760

отверстия внутренней неразъемной втулки.......................... 400 560 560

пневматического цилиндра........................................................ 200 250 250

Ход, мм:

поршня пневмоцилиндра........................................................... 260 290 290

клиньев.......................................................................................... 422 544 544

Рабочее давление, МПа.................................................................. 0,7-0,4 0,7-0,9 0,6-1,0

Масса колонны, удерживаемой клиньями, т............................. 320 320 320



Диаметр, удерживаемых труб, мм............................................... 73-168 114-140 114-299

Масса (в т) подвешенной колонны, ограниченная допускаемым контактным давлением между плашками и телом трубы толщиной 8 мм из сталей групп прочности:

Д...................................................................................................... 90 90 90

Е...................................................................................................... 125 130 130

Пневматический клиновой захват для обсадных труб ПКРО-560 (рис. 24.12) предназначен для механизированного захвата и совобождения обсадных труб при спускоподъемных операциях в процессе бурения нефтяных и газовых скважин на буровых установках с роторами Р-560 с проход-

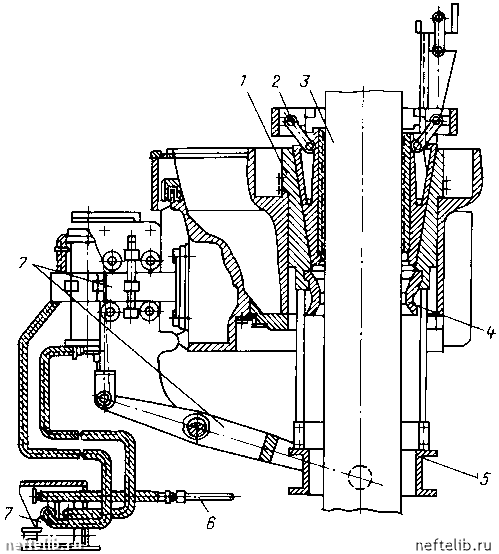

Рис. 24.12. Пневматический клиновой захват ПКРО-560М:

1 - вкладыш; 2 - клинья с державками; 3 - обсадная труба; 4 - центратор; 5 - кольцо с планками; 6 - линия пневмосистемы буровой установки; 7 - приводная часть от клинового захвата



ным отверстием диаметром 560 мм. Пневматический клиновой захват ПКРО-560 самостоятельно не применяется, а устанавливается в ротор. Ниже приведена техническая характеристика клинового захвата ПКРО-560:

Грузоподъемность, т:

номинальная.................................................................................................. 200

максимальная................................................................................................ 320

Условный диаметр захватываемых труб, мм.............................................. 194; 219; 245; 273;

299; 324

Приводная часть............................................................................................... Рычаг, пневмоцилиндр

и кран управления (используются от клинового захвата для бурильных труб)

Габаритные размеры, мм................................................................................ 700x700x1488

Масса, кг:

клинового захвата в сборе.......................................................................... 892

полного комплекта....................................................................................... 1785

Качество заготовок, используемых для изготовления деталей клиновых захватов, должно соответствовать: ГОСТ 8479-70 - на поковки из конструкционной углеродистой и легированной сталей; ГОСТ 977-75 - на отливки из конструкционной нелегированной стали; ГОСТ 1412-79 - на отливки из серого чугуна.

Допускается замена материалов, указанных в чертежах, материалами других, не более дефицитных марок, свойства которых не ухудшают ка-

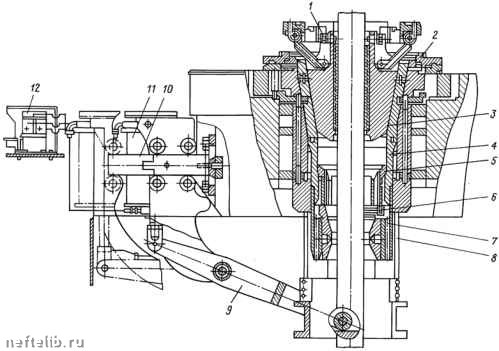

Рис. 24.13. Пневматические клиновые захваты ПРКБО-560 и ПКРБО-700:

1 - клинья; 2 - корпус; 3, 4 - разъемный и неразъемный вкладыши; 5 - шестерня; 6 - обтюратор; 7 - центратор; 8 - кольцо с планками; 9 - рычаг; 10 - подроторный кронштейн; 11 - цилиндр управления; 12 - кран управления
