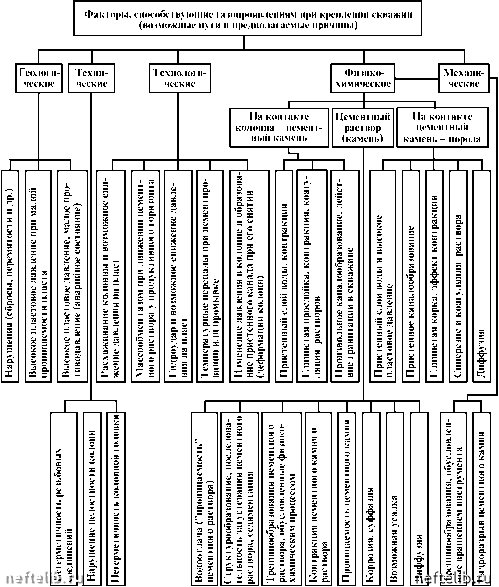

Рис. 7.11. Схема классификации газопроявлений при креплении скважины

поверхностью; пересечение скважиной плоскости тектонического нарушения, выходящей на поверхность.

7.5. ПРИХВАТЫ, ЗАТЯЖКИ И ПОСАДКИ КОЛОННЫ ТРУБ

Одним из самых распространенных серьезных и дорогостоящих видов осложнений при проводке скважин, иногда оканчивающихся ликви-



дацией скважины или бурением нового ствола, являются прихваты колонн бурильных и (или) обсадных труб. Как правило, прихватам предшествуют затяжки бурового инструмента, связанные с обвалами пород или попаданием бурильного инструмента в желоба, им же образованные и ликвидируемые без остановки технологического процесса.

Природа прихватов различна, поэтому и методы ликвидации их отличаются друг от друга и имеют свою специфику.

На возникновение прихватов колонн труб оказывает влияние множество факторов, дифференцировать которые с целью оценки их влияния трудно.

Можно схематично разделить действующие при прихвате колонн труб сил1 на сил1 механического прижатия труб к стенке скважины, связанные с действием перепада давления и горизонтальной составляющей веса колонны труб, и адгезионные сил1 взаимодействия, зависящие от свойств фильтрационной корки, состояния контактной зоны и условий среды. Эти сил1 действуют совместно. В зависимости от условий в скважине их соотношение меняется.

Природа прихватов колонн труб

Прихватом следует считать процесс, характеризующийся потерей подвижности колонны труб или скважинных приборов, которая не восстанавливается даже после приложения к ним максимально допустимых нагрузок с учетом запаса прочности материала (стали).

Наибольшее распространение прихваты имеют в юго-западных и южных районах СНГ, что вызвано наличием сложных горно-геологических условий, значительными глубинами скважин и необходимостью преодоления встречающихся при этом различных осложнений процесса их сооружения. Для юго-западных районов характерны прихваты, вызываемые действием повышенного перепада давления, а для северо-восточных районов -в результате заклинивания труб в суженной части ствола из-за нарушения режима промывки (сальникообразования, оседания частиц шлама и др.).

Большинство отечественных и зарубежных исследователей считает, что основная причина прихватов заключается в действии перепада давления и гидростатического давления, адгезионных сил и заклинивания долота в нерасширенных и суженных участках ствола скважин, а также заклинивание колонны труб вследствие скопления в стволе шлама в результате недостаточной промывки.

На возникновение прихватов существенно влияют физические свойства фильтрационных корок (липкость, прочность структуры, связанность частиц, пористость, проницаемость), контактирующих с бурильным инструментом.

Значение сил1 трения покоя между глинистой коркой и металлической трубой зависит от количества прокачиваемой жидкости. При структурном режиме течения жидкости увеличение подачи насоса приводит к уменьшению сил1 трения вследствие интенсивного размыва рыхлого слоя корки, прилегающего к трубе, и в результате к уменьшению площади контакта между трубой и коркой. При турбулентном режиме течения увеличение расхода прокачиваемой жидкости вызывает повышение гидродинамического давления, следовательно, и перепада давления, а также сил1 трения.



Увеличение содержания утяжелителя приводит к возрастанию коэффициента трения, а профилактические добавки нефти к буровому раствору в несколько раз снижают коэффициент трения и уменьшают связанность частиц в глинистой корке.

Однако нефть при высоких температурах и давлениях теряет свои смазочные свойства. В этих условиях предпочтительнее использовать смазки на основе окисленного петролатума, жирных кислот, смеси гудронов, а также натуральных жиров. Более эффективно (для снижения коэффициента трения) совместное использование смазочных и поверхностно-активных веществ.

На возникновение прихватов под действием перепада давления существенно влияют структурно-механические свойства буровых растворов. Однако регулирование этих свойств не всегда помогает предотвратить прихваты инструмента, находящегося без движения в интервале залегания хорошо проницаемых пород.

С увеличением глубины бурения скважин (с соответствующим повышением температур и давления) значительно возрастает опасность прихватов, вызванных действием перепада давления, особенно в тех районах бурения, где применяют утяжеленные буровые растворы.

Установлено, что при перепаде 10 МПа сила прихвата зависит не только от перепада, но и от значения депрессии в зоне контакта инструмента и корки. Значение депрессии тем выше, чем больше уменьшается проницаемость глинистой корки. Когда сжатая часть корки непроницаема, инструмент прижимается к ней с силой, равной произведению перепада давления в зоне контакта на его площадь. Изменение проницаемости корки зависит от качества бурового раствора, степени его утяжеления, химической обработки и прочности структуры корки; при перепаде давления 16 МПа корка интенсивно формируется в течение первых 20-30 мин, когда скорость фильтрации максимальна. Сила прихвата при больших перепадах давления пропорциональна значению перепада давления. Коэффициент трения в паре диск - корка не зависит от перепада давления (нагрузки на диск) и изменяется в пределах 0,009-0,023 в соответствии с типом раствора. Кроме сил трения, как указывалось, на прихваты влияют и адгезионные сил1. Увеличение диаметра применяемого бурильного инструмента приводит к повышению сил1 прихвата вследствие роста площади контакта труб с коркой, а также интенсивного нарастания корки вне зоны контакта.

Измерения показателей адгезионных и фрикционных свойств корок (по отношению к стали труб) при заданном перепаде давления показали, что сдвиг стали по корке происходит не по поверхности контакта, а в слое корки - вблизи этой поверхности. При перепаде давления до 2 МПа сил1 сдвига возрастают пропорционально перепаду давления, а при 3-4 МПа -эта зависимость нарушается в результате упрочнения корки. Дальнейший рост перепада давления не увеличивает сил сдвига. При исследовании сил прилипания установлено, что они интенсивно возрастают в первые 3040 мин контакта, а затем стабилизируются.

Таким образом, согласно существующим в настоящее время мнениям, причина явлений, приводящих к прихвату труб при бурении скважин, -действие перепада давления. Однако при прочих равных условиях в возникновении прихвата существенную роль играют и физико-механические свойства фильтрационных корок, с которыми соприкасается бурильный инструмент при прихвате.
