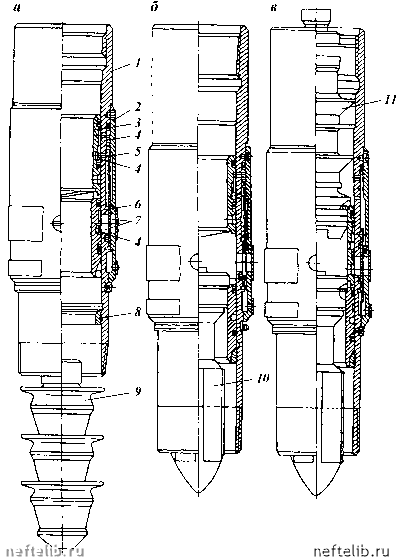

Рис. 12.11. Муфта ступенчатого цементирования МСЦ-1:

а - в - различные положения втулки; 1 - корпус; 2 - обойма; 3, 6 - верхняя и нижняя втулки; 4 - срезной винт; 5 - заслонка; 7 - циркуляционные отверстия; 8 - упорное кольцо; 9, 10, 11 - пробки продавочная, падающая и запорная соответственно

Обтекаемая форма падающей пробки и наличие ребер-стабилизаторов ускоряют ее погружение в столбе промывочной жидкости в колонне. В нижней части падающей пробки выполнен конусный поясок с уплотнением для посадки на седло нижней втулки.

Присоединительные резьбы муфты выполняют в соответствии с ГОСТ 632-80 на обсадные трубы и до начала использования муфты защищают от загрязнения и повреждения предохранительными пробками и колпачками.



УСТРОЙСТВА ДЛЯ КРЕПЛЕНИЯ СКВАЖИН ХВОСТОВИКАМИ И СЕКЦИЯМИ ОБСАДНЫХ КОЛОНН

Разъединители. Хвостовики и секции обсадных колонн спускают в скважины на бурильных трубах, которые соединяют с обсадными с помощью различных устройств, носящих общее название разъединителя. Они предназначены для обеспечения безопасного спуска и цементирования хвостовиков или секций обсадных колонн и последующего отсоединения от них бурильных труб.

При разгрузке хвостовиков или секций обсадных колонн на забой скважины или друг на друга происходит изгиб колонны с различной интенсивностью. Отклонение от оси зависит от веса колонны, диаметра обсадных труб и радиального размера ствола скважины.

Для предотвращения изгиба хвостовики или секции обсадных колонн подвешивают в стволе скважины с помощью подвесных устройств. При креплении скважин секциями обсадной колонны для глубинного соединения (стыковки) секций между собой используют соединители. В целях герметизации верхней части зацементированных хвостовиков или секций обсадной колонны применяют герметизирующие устройства, перекрывающие кольцевое заколонное пространство.

Все перечисленные средства оснащают необходимыми принадлежностями и составляют комплексы устройства для крепления скважин хвостовиками и секциями обсадных колонн. Эти комплексы имеют ряд модификаций, различающихся как принципом, так и конструктивными особенностями.

Разъединитель состоит из двух основных частей: неподвижной муфты, которая крепится к обсадным трубам, и подвижного ниппеля, соединенного с бурильными трубами, на которых в скважину спускают хвостовик или секцию обсадной колонны.

Все разъединители, у которых основной несущий рабочий элемент - левая резьба, носят общее название резьбовых.

Разъединители, у которых муфтовая и ниппельная части взаимодействуют друг с другом без помощи резьбы, объединены в группу безрезьбовых.

Действие резьбов1х разъединителей заключается в отвинчивании бурильных труб от обсадных в скважине вращением бурильной колонны вправо. Действие безрезьбовых разъединителей для разъединения пары муфта - ниппель не связано с вращением бурильной колонны.

Резьбовой разъединитель (рис. 12.12) оснащен принадлежностями, которые состоят из внутреннего пакерующего узла и секционной разделительной пробки.

Пакерующий узел предназначен для обеспечения циркуляции жидкости через башмак хвостовика (или секции) после отсоединения обсадных труб от бурильных в разъединителе. Наличие пакерующего узла позволяет предварительно отсоединять бурильные трубы от обсадных и затем цементировать хвостовики или секцию обсадной колонны.

Нижнюю часть секционной пробки подвешивают на срезных калиброванных штифтах на конце патрубка, ввинчиваемого в ниппель разъединителя, а верхнюю помещают в цементировочную головку и при цементировании продвигают по бурильным трубам. При ее посадке в седло подвесной пробки возникает избыточное давление, штифты срезаются, и освободив-



Рис. 12.12. Резьбовой разъединитель:

1, 9 - верхняя и нижняя части секционной разъединительной пробки; 2 - переводник; 3 - ниппель с левой резьбой; 4 - уплотнительная манжета; 5 - раструб; 6 - муфта с левой резьбой; 7 - несущая труба; 8 - пакерующий узел; 10 - обсадные трубы хвостовика

шаяся пробка вместе с верхней частью движется по обсадной колонне, разобщая тампонажный раствор и продавочную жидкость.

Резьбовые разъединители рекомендуется применять для спуска хвостовиков или секций обсадных колонн, общая масса которых составляет не менее 5 т, а также в случаях, когда при креплении скважины не требуется вращать обсадную колонну.

При проверке разъединителя в процессе контрольного свинчивания вручную на поверхности следует подсчитать число полных оборотов и убедиться, что все витки левой резьбы входят в зацепление, а развинчивание осуществляется без затруднений.

В случае спуска хвостовиков или секций обсадной колонны массой более 100 т левую резьбу рекомендуется испытать приложением к разъединителю растягивающей нагрузки, превышающей массу спускаемых обсадных колонн на 200 - 300 кН. Выдержка под нагрузкой должна быть не менее 30 мин, после чего проверяют характер соединения и состояние левой резьбы. В случае затруднений при отвинчивании ниппельной части разъединитель бракуют.

Левое резьбовое соединение разъединителя при полном свинчивании часто оказывается негерметичным и пропускает жидкость даже при небольших перепадах давления. В связи с этим для обеспечения герметичности соединения над резьбовой частью ниппеля устанавливают резиновую самоуплотняющуюся манжету. В собранном виде разъединитель испытывают на герметичность опрессовкой на полуторакратное ожидаемое рабочее давление.

Для смазывания левой резьбы разъединителя необходимо применять только тугоплавкие уплотнительные смазывающие составы типа Р-113, а резиновые самоуплотняющиеся манжеты и пакерующие элементы изготовлять из нефтетермостойкой резины.

Кольцевое пространство между ниппелем и муфтой выше левой резьбы заполняют тугоплавким смазочным материалом. Левое резьбовое соединение после свинчивания вручную окончательно закрепляют цепным ключом с вращающим моментом примерно 500 Н-м. Крепление левой резьбы машинными ключами не рекомендуется.

На практике также применяют резьбовые разъединители, дополнительно снабженные шлицевой парой, которые, находясь в зацеплении, позволяют вращать хвостовик или секцию обсадной колонны, поскольку воспринимают полностью усилие вращающего момента и исключают передачу его на левое резьбовое соединение. Верхняя часть шлицевой пары жестко связана с ниппелем разъединителя, а нижняя подвижно связана в осевом направлении с муфтой разъединителя и зафиксирована в ней срезными калиброванными штифтами.
