тория набора и уменьшения кривизны должна соответствовать окружности определенного радиуса. Это позволит свести к минимуму опасность образования желобов и силы трения при спускоподъемных операциях.

Интервале! набора и уменьшения кривизны ствола скважины должны быть по возможности минимальными, чтобы обеспечить минимальные затраты времени на их проходку. С этих позиций радиус искривления ствола должен быть как можно меньше, однако его значение часто ограничено снизу следующими требованиями:

при спуске и подъеме бурильного инструмента в нем не должны возникать запредельные напряжения;

обсадные колонны должны быть спущены в скважину и зацементированы без осложнений;

должны быть обеспечены спуск и нормальная работа как в открытом стволе, так и в обсадной колонне глубинных приборов и погружного оборудования.

РАСЧЕТ ЭЛЕМЕНТОВ ТРАЕКТОРИИ

НАПРАВЛЕННЫХ СКВАЖИН

Для профиля 1-го типа (рис. 9.6) необходимое значение максимального зенитного угла находят по формуле

cos а =

R(R - А) + 2 + А2 - 2AR

(R - А)2 + И2

где R - радиус искривления 2-го участка ствола, м; А - смещение забоя от вертикали, м; Я - интервал глубин по вертикали 2-го и 3-го участков ствола скважины, м.

Длину 2-го и 3-го участков, их вертикальных и горизонтальных проекций определяют по формулам, приведенным в табл. 9.2.

При расчете профиля 2-го типа (рис. 9.7) сначала устанавливают длину 5-го вертикального участка. Если проектируется нефтяная или газовая скважина на многопластовую залежь, то длина этого участка ствола должна быть не менее общей мощности залежи плюс 5-10 % от нее. Указанная величина превышения длины 5-го участка над мощностью залежи обусловлена часто возникающей необходимостью корректировки положения забоя в пространстве в конце 4-го участка ствола.

Необходимый зенитный угол 3-го участка ствола определяют из следующей формулы:

sin а =

R0H(R0 - А[(И2)2 - A(2R0 - А)]

[И2 - (R0)2] - A(2R0 - А)

где R0 = R1 + R2; И = И0 - Ив - И3.

Длину участков профилей, их горизонтальных и вертикальных проекций определяют с помощью формул, приведенных в табл. 9.3.

При расчете профиля 3-го типа (рис. 9.8), когда известны глубина скважины, длина 1-го вертикального участка и отклонение забоя от вертикали, определяют радиус искривления 2-го участка. Кроме того, может быть задан угол с продуктивным пластом (угол между осью ствола скважи-

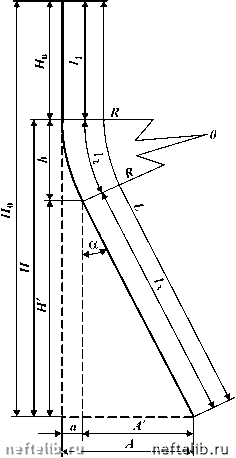

Рис. 9.6. Вертикальная проекция направленной скважины тангенциального (1-го) типа

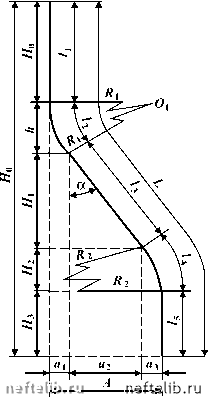

Рис. 9.7. Вертикальная проекция направленной скважины S-образного (2-го) типа

ны и плоскостью напластования). Тогда зенитный угол в месте входа в пласт

а = 90 - Y - Р,

где Y - угол встречи скважины с пластом; Р - угол падения пласта.

Таблица 9.2

Формулы для расчета профиля 1-го типа (см. рис. 9.6)

Участок

Длина, м

Проекция, м

горизонтальная

вертикальная

Вертикальный Набора зенитного угла

Прямолинейный наклонный

Длина ствола по инструменту

/2 = 0,0174Ra /3 = Я/cos а L = /1 + /2 + /3

a = R(1 - cos а) A = Htg а A = a + A

h = R sin а H = H0 - (Нв + h) H0 = Нв + h + H



Таблица 9.3

Формулы для расчета профиля 2-го типа (см. рис. 9.7)

Участок профиля

Длина, м

Проекция, м

горизонтальная

вертикальная

Вертикальный Набора зенитного угла

Прямой наклонный

Уменьшения зенитного угла

Нижний вертикальный

Длина ствола

/1 = Ив

/2 = 0,0174R1a1 /3 = И1/cos а /4 = 0,01745R2a3

L = /1 + /2 + /3 + + /4 + /5

а1 = R1(1 - cos а)

а2 = И1tg а a3 = R2(1- cos а)

А = a1 + a2 + a3

h = R1sin а

И1 = И0 - Ив - И3 - - R0 sin а И2 = R2 sin а

И0 = Ив + h + И1 +

+ И2 + И3

Кроме того, cos а = 1 - А/R.

Длину вертикальной части ствола скважины можно при необходимости корректировать, изменяя угол входа скважины в пласт.

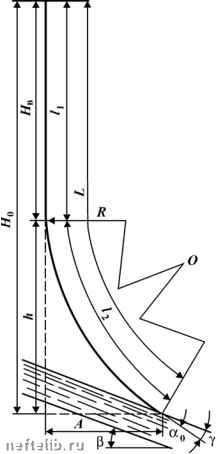

Рис. 9.8. Вертикальная проекция направленной скважины J-образного (3-го) типа
