11.2. КОНСТРУКЦИИ ЗАБОЕВ СКВАЖИН

Основным направлением работ при строительстве скважин является обеспечение условий эффективного вскрытия продуктивного пласта в целях сохранения его коллекторских свойств. В связи с этим важна разработка конструкций забоев скважин, позволяющих эксплуатировать их в условиях, осложненных неустойчивостью коллектора, коррозионной средой, аномальными давлениями и температурами и т.д.

Разработаны и эксплуатируются различные конструкции забоев для осложненных и неосложненных условий. Наиболее распространена конструкция забоя с зацементированной эксплуатационной колонной, перфорируемой в интервале продуктивного пласта. Простота технологии ее создания привела к тому, что практически повсеместно она является основой проектирования конструкции всей скважины.

В зарубежной практике эта простая конструкция усложняется использованием температурных компенсаторов, пакеров и др.

Однако, как показала практика, такая конструкция не может удовлетворять возросшим требованиям интенсивного извлечения флюида из продуктивного пласта в условиях многообразия геологических условий и используемых технических средств для добычи нефти и газа, особенно в случае горизонтального бурения. К тому же традиционные методы обеспечения гидродинамической связи скважины с пластом при пулевой и кумулятивной перфорации нарушают целостность цементного кольца за колонной часто на значительном расстоянии от интервала перфорации, что обусловливает некачественное разобщение продуктивных пластов. Поэтому необходимо использовать такие конструкции забоев, которые удовлетворяют требованиям эксплуатации скважин в конкретных геологических условиях.

ТИПЫ КОНСТРУКЦИЙ ЗАБОЕВ СКВАЖИН

Создание рациональной конструкции забоя скважин - это обоснование его наружного и внутреннего диаметров, выбор типа фильтра, обоснование (констатация) характера сообщения ствола скважины с продуктивным пластом с учетом результатов исследования механизма проявления горного давления в ПЗП и разрушения коллектора при движении флюида пласта. Оно предусматривает сочетание элементов крепи скважины в интервале продуктивного пласта, обеспечивающих устойчивость ствола, разобщение пластов, проведение технико-технологических воздействий на пласт, выполнение ремонтно-изоляционных и геофизических работ, а также длительную эксплуатацию скважин при оптимальном дебите. Иными словами, в понятие конструкции забоя скважины входит набор технико-технологических решений по оборудованию забоя и призабойной зоны скважин, обеспечивающих связь с пластом, при которых скважина будет работать с оптимальным (или максимальным) дебитом, а ПЗП, не разрушаясь (или при минимальном разрушении), позволяла бы работать длительное время без ремонта.

Определяющие факторы по выбору конструкции забоя и ее параметров - тип и степень однородности продуктивного пласта, его проницаемость, устойчивость пород ПЗП, а также наличие или отсутствие близко



расположенных по отношению к коллектору горизонтов с высоким или низким давлением, водонефтяного контакта или газовой шапки.

По геологическим условиям залегания нефтегазовой залежи, типу коллектора и свойствам пород продуктивного пласта выделяют четыре основных вида объектов эксплуатации:

1) коллектор однородный, прочный, порового, трещинного, трещинно-порового или порово-трещинного типа; близко расположенные напорные водоносные (газоносные) горизонты и подошвенные воды отсутствуют;

2) коллектор однородный, прочный, порового, трещинного, трещинно-порового или порово-трещинного типа; около кровли пласта имеются газовая шапка или близкорасположенные напорные объекты;

3) коллектор неоднородный, порового, трещинного, трещинно-порово-го или порово-трещинного типа, характеризующийся чередованием устойчивых и неустойчивых пород, водо- и газосодержащих пропластков с разными пластовыми давлениями;

4) коллектор слабосцементированный, поровый, высокой пористости и проницаемости, с нормальным или низким пластовым давлением; при его эксплуатации происходит разрушение пласта с выносом песка.

Для пояснения следует отметить, что однородным считается пласт, ли-тологически однотипный по всей толщине, который имеет примерно одинаковые фильтрационные показатели и пластовые давления в пропластках, насыщен газом, нефтью или водой. Пределе! изменения коэффициента проницаемости k (в мкм2) для однородного пласта не должны выходить за границы одного из следующих шести классов: >1,0; 0,5-1,0; 0,1-0,5; 0,05 - 0,1; 0,01-0,05; 0,001-0,01.

Если пласт расчленен пропластками с изменяющейся (в каждом из шести классов) проницаемостью, имеет подошвенные воды, газовые шапки или чередование газоводонефтенасыщенных пропластков с разными пластовыми давлениями, он считается неоднородным.

Прочными коллекторами называют те, которые сохраняют устойчивость и не разрушаются под воздействием фильтрационных и геостатических нагрузок. Оценка устойчивости пород в ПЗП - весьма сложный и не полностью регламентированный результат исследовательских работ.

Слабосцементированными коллекторами считают такие пласты, породы которых при эксплуатации скважин выносятся на поверхность вместе с флюидом. Здесь важно выдерживать депрессию на пласт в расчетных пределах.

В зависимости от градиента пластовых давлений коллекторы можно подразделить на три группы: с grad рпл, превышающим 0,1, равным 0,1 и меньшим 0,1 МПа/10 м.

Пласт является высокопроницаемым, если значения коэффициента поровой кп или трещинной кт проницаемости соответственно более 0,1 и

0,01 мкм2.

Если напорный горизонт находится на расстоянии менее 5 м от продуктивного пласта, он считается близкорасположенным. Это условная характеристика расстояния, взятая из опыта вследствие сложности разобщения пластов с разными давлениями.

Для оценки коллекторов по размеру песчаных зерен пласты подразделяют по фракционному составу на мелко-, средне- и крупнозернистые с размером частиц соответственно 0,10 - 0,25, 0,25 - 0,50 и 0,50-1,0 мм.

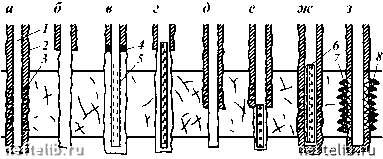

Рис. 11.4. Типы конструкций (а - з) забоев скважин:

1 - эксплуатационная колонна; 2 - цементное кольцо; 3 - перфорационное отверстие; 4 - пакер типа ПДМ конструкции ВНИИБТ; 5 - перфорированный (на поверхности) фильтр; 6 - забойный фильтр; 7 - зона разрушения в слабосцементированном пласте; 8 - проницаемый тампонажный материал

Конструкции забоев скважин существенно различаются в зависимости от геологических условий, технических возможностей и производственного опыта в соответствующих организациях.

Наиболее часто применяют конструкции следующих типов:

1. Конструкция ПЗП с закрытым забоем. В этом случае продуктивный пласт (пласты) перекрывается сплошной колонной или хвостовиком с последующими цементированием и перфорацией (рис. 11.4, а).

2. Конструкция ПЗП с открытым забоем. Продуктивный пласт (пласты) остается незацементированным, обсаживается либо не обсаживается фильтром (рис. 11.4, б - г).

3. Конструкция ПЗП смешанного типа. Нижняя часть продуктивного горизонта остается открытой (или обсаженной фильтром), а верхняя перекрывается обсадной колонной (хвостовиком) с последующими цементированием и перфорацией (рис. 11.4, д - е).

4. Конструкция ПЗП для предотвращения выноса песка. В этом случае напротив продуктивного пласта устанавливают забойные фильтры (рис. 11.4, ж) различных типов или используют проницаемый тампонажный материал (рис. 11.4, з).

ОБОСНОВАНИЕ ВЫБОРА КОНСТРУКЦИИ ЗАБОЯ СКВАЖИНЫ

Открытый забой. Низкая проницаемость прочных коллекторов - основание для выбора конструкции скважин с открытым забоем. Сюда же следует отнести условия, когда отсутствуют высоконапорные горизонты, подошвенные воды и газовая шапка (в случае нефтяной залежи). Часто конструкция открытого забоя скважин предусматривает (в случае пористых и трещиноватых коллекторов) наличие пакеров. Их устанавливают на перфорированном хвостовике, который не цементируется.

Использование конструкции открытого забоя скважины предусматривает однородный прочный коллектор порового, трещинного, трещинно-порового или порово-трещинного типа: коллектор по своим геолого-физическим характеристикам не может быть зацементирован без резкого и значительного ухудшения его коллекторских свойств в ПЗП.
