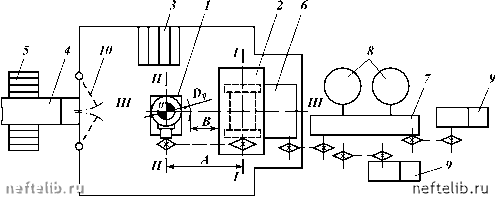

Рпс. 14.4. Схема компоновкп в плане бурового оборудованпя:

1 - ротор; 2 - лебедка; 3 - магазин для установки свечей (подсвечник); 4 ки труб; 5 - стеллаж для труб; 6 - коробка передач; 7 - трансмиссия; 8 буровые насосы; 10 - ворота; 0 - центр скважины

приемные мост- двигатели; 9 -

чтобы обеспечить необходимое для работы операторов расстояние В между диаметром Dp ротора 1 и лебедкой 2. Лебедку следует располагать так, чтобы середина барабана лебедки (ось III-III) проходила также через ось скважины О.

Если главная лебедка расположена ниже уровня пола буровой, то расстояние A выбирают так, чтобы ведущая ветвь каната подходила к кронб-локу, не цепляя вышку, и оператору был обеспечен обзор барабана при наматывании на него каната

Остальное оборудование может располагаться относительно лебедки различным образом в зависимости от назначения буровой установки и ее класса. На рис. 14.4 приведена классическая схема линейного расположения коробки передач, трансмиссий, двигателей и насосов за лебедкой. Преимущество такой компоновки - компактность размещения оборудования, позволяющая применять более легкие основания и цепные передачи в трансмиссии. При цепных трансмиссиях вал1 всех агрегатов должны быть параллельны и вращаться в одном направлении, что особенно удобно, когда для привода используют двигатели внутреннего сгорания с односторонним вращением.

При компоновке оборудования с боковым расположением двигателей и карданными валами в трансмиссиях все оборудование должно быть расположено почти на одном уровне, так как карданные вал1 не допускают больших углов наклона. Подобная схема вполне приемлема для легких самоходных буровых установок, не требующих оснований большой высоты. Для буровых установок глубокого бурения при большой высоте оснований (4-10 м) располагать лебедку и силовой привод на одном уровне можно только в морских и других установках, не требующих демонтажа и монтажа при бурении новой скважины. Для наземных буровых установок, перевозимых блоками, подобная схема неудачна, так как требует подъема тяжелого оборудования (массой 20-30 т) на большую высоту. Из-за сложности монтажа эти установки малоэффективны, так как время монтажа иногда больше времени бурения скважины. В таких установках буровую лебедку можно располагать только на уровне земли, ниже пола буровой. На



полу буровой размещают ротор с приводом и вспомогательную лебедку, которая должна в этом случае иметь индивидуальный привод. В приведенной схеме ротор и лебедка снабжены отдельными коробками передач, что усложняет конструкцию.

Компоновки в плане буровых установок выполняют весьма разнообразно.

Перед выбором той или иной схемы компоновки необходимо рассмотреть все факторы и принять вариант, обеспечивающий наибольший технико-экономический эффект в заданных условиях.

Рабочее место представляет собой первичное звено установки, где находят отражения основные элементы производственного процесса и проявляются эффективность и качество труда

Рациональное расположение рабочего места и органов машины, на которые воздействует оператор, способствует достижению наиболее высокой производительности и созданию благоприятных психофизиологических условий труда.

В связи с тем, что при бурении скважины по существу один оператор (бурильщик) управляет всеми многочисленными функциями агрегатов и органов установки, а буровая бригада выполняет все необходимые операции, при проектировании буровой установки надо обратить особое внимание на организацию рабочего места и компоновку оборудования на нем.

Прежде всего, необходимо выполнить анализ состава операций, очередности их выполнения, возможного совмещения по времени, распределения функций между членами буровой бригады. Каждый член бригады может работать поочередно в различных местах в зависимости от вида проводимых работ на буровой установке: на площадке вокруг ротора; приемных мостиках; балконе вышки; в насосном и силовом отделениях; в зоне приготовления и очистки бурового раствора. Следует иметь в виду, что буровая бригада может работать на буровых установках различного класса и назначения, поэтому необходимо проанализировать типовую организацию рабочего места на уже существующих установках.

Процесс проводки скважины включает много разнообразных операций, большая часть которых повторяется при бурении каждой скважины в строго определенной последовательности, а часть операций (работы по предупреждению поглощений, газопроявлений, обвалов, ликвидации аварий и др.) проводят не всегда

Значительная часть операций, выполняемых буровой бригадой, требует использования различных приспособлений и механизмов, применяемых периодически. Многие из этих механизмов должны постоянно находиться на рабочем месте, что ухудшает условия работы операторов, поэтому в буровой установке следует предусматривать рациональную планировку оборудования на рабочем месте с таким расчетом, чтобы механизмы, не используемые в данной операции, не мешали ее выполнению.

В установке требуется предусмотреть оснащение рабочих мест основным и вспомогательным оборудованием, приспособлениями, механизмами, планировку рабочего места; необходимые условия труда на рабочем месте, способы и средства связи между рабочими местами.

Общую компоновку оборудования буровой установки осуществляют после выбора схем расположения основных агрегатов в плане и вертикальной плоскости. На этой стадии окончательно уточняют расположение оборудования с учетом всех факторов, а не только выполняемых функций.



В ряде случаев, казалось бы, такие второстепенные факторы, как, например, климатические условия или характер местности, не могут играть решающую роль, однако на выбор схемы компоновки эти факторы иногда оказывают большое влияние. Для бурения в обычных условиях на суше скважин глубиной до 2500 м мачта и подъемное оборудование монтируют на основании, прочно зафиксированном на точке бурения. Трансмиссии, коробка передач и приводные электродвигатели расположены по одной линии за лебедкой на уровне пола буровой. Высота основания привода большая (около 3 м), что несколько усложняет монтаж, демонтаж и конструкцию оснований, однако для бурения подобных скважин это может быть приемлемо, масса отдельных блоков не превышает 30 т и монтажно-демонтажные работы можно вести при помощи нефтепромысловых грузоподъемных средств. Насосный комплекс, приемные мостки и оборудование системы очистки и приготовления бурового раствора расположены компактно - так, чтобы площадь, занимаемая установкой, была минимальной (это очень важно при бурении скважин в районах использования земель в сельскохозяйственных целях). В то же время для бурения, например, в районах Восточной Сибири, в заболоченных местностях, где залежи нефти и газа находятся в малонаселенных районах, такое решение компоновки оказывается малоэффективным. Практика показала, что в таких условиях более производительно кустовое бурение, для которого необходима другая модификация установки.

В буровой установке того же класса в исполнении для кустового бурения скважин в районах нефтепромыслов Тюмени в условиях болот и тайги основание вышечного блока монтируют на платформе, оборудованной тележками; на тележках установка перемещается от одной точки бурения к другой по рельсам на расстояние 5 - 8 м. Такой установкой разбуривают куст наклонных скважин (8-16 скважин), после чего установку разбирают и перевозят для бурения следующего куста скважин. Силовой привод лебедки расположен не на уровне пола буровой, а внизу на подвижной платформе. На полу буровой установлена вспомогательная лебедка. Насосный комплекс находится на расстоянии 50 м от устья наиболее удаленной от него скважины. Напорная и сливная линии должны быть выполнены разборными и смонтированы на мостках, чтобы была возможность перемещать блок (вышка с основанием) от одной скважины к другой, не передвигая насосный комплекс во время бурения всех скважин куста. Для защиты персонала от непогоды и холода рядом с буровой должны быть расположены жилете помещения, связанные с буровой переходными мостиками.

Такое конструктивное решение весьма эффективно для районов с заболоченной местностью. Конструкция не только упрощает монтаж-демонтаж и перевозку буровой установки, но и сокращает объем строительства дорог. Годовой объем бурения кустовой установкой может быть в 2 - 4 раза больше объема бурения обычной установкой в этих условиях.

14.6. ТРЕБОВАНИЯ К КИНЕМАТИЧЕСКОЙ СХЕМЕ БУРОВОЙ УСТАНОВКИ

Кинематическая схема должна наиболее полно удовлетворять всем требованиям бурения. В каждой буровой установке требуется предусмотреть основные кинематические цепи: подъемного механизма, привода
