либо собирается горизонтально на земле, а затем тракторами и подъемными стрелами поднимается в вертикальное положение. Если позволяет рельеф местности, то иногда вышки собирают на центральной базе, затем транспортируют к месту сооружения скважины при помощи мощных платформ и тракторов.

После установки вышки на фундаменты или платформы ее укрепляют растяжками, затем устанавливают подъемную лебедку, оборудуют направлением устье скважины.

Следующим этапом монтируют силовой блок для привода лебедки и ротора, трансмиссионную систему, систему пневматических муфт и гидротормоза, пульт управления. Лебедку оснащают талевым канатом, другой конец которого пропускают через шкивы кронблока и талевого блока (полиспаста) и прикрепляют к основанию вышки специальным приспособлением. Устанавливают ротор и соединяют с двигателями цепной передачей посредством пневматической муфты.

Одновременно или поочередно монтируют насосный блок и циркуляционную систему. Привод насосов от двигателей осуществляют клиновыми ремнями и шкивами. Циркуляционную систему соединяют с буровыми насосами трубопроводами и оснащают виброситами для выделения из промывочного агента сравнительно крупных частиц выбуренной породы (шлам), пескоотделителями и илоотделителями для более тонкой очистки промывочного агента, дегазатором для очистки от газа.

На емкости для хранения бурового раствора устанавливают механические и гидравлические перемешиватели, центробежные насосы, осуществляющие подачу жидкости в буровые насосы, пескоотделители, илоотдели-тели и блок приготовления и регулирования свойств промывочного агента. Отдельно устанавливают и обвязывают манифольдами с циркуляционной системой блок приготовления промывочного агента, основными узлами которого являются силосы - хранилища сыпучих материалов, дозаторы и смесительное устройство.

В зависимости от назначения скважины, ее глубины, геологических и климатических условий района, транспортного сообщения буровые установки комплектуются по-разному, при этом во всех случаях стремятся к наиболее простому набору бурового оборудования, обеспечивающему качественное, безаварийное, с минимальными затратами времени и средств, сооружение скважины.

2.4. ПРОХОДКА СТВОЛА СКВАЖИНЫ

Бурение скважин известно человечеству еще до нашей эры. Так, в Китае бурили в те времена при помощи стволов полого бамбука скважины глубиной сотни метров с целью добычи пластовых флюидов (главным образом - воды).

В 20-х годах XIX века во Франции в провинции Артуа успешно пробурили несколько сравнительно глубоких водяных скважин. Схема бурения была такова: к трубе прикрепляли пикообразное долото, трубу подвешивали на полиспасте, и, используя силу тяжести трубы и долота, ударами, подобно падающей бабы копра, разрушали горную породу и углубляли ствол скважины. По мере накопления осколков породы их извлекали на дневную



поверхность при помощи специальной желонки, спускаемой в скважину на канате.

В 1845 г. французский инженер А. Фовель предложил очищать ствол скважины от осколков разрушенной породы циркуляционным потоком жидкости. Это предложение начало успешно применяться в 1859 г. в США полковником Дрейком.

Скорость проводки ствола скважины ударным способом достигала нескольких метров в сутки, а глубина скважины не превышала 500 м. Поэтому продолжались поиски новых способов бурения, и в начале XX века был изобретен вращательный роторный способ бурения, при котором разрушение породы на забое осуществлялось долотом, вращающимся при помощи установленного на устье скважины ротора через посредство бурильной колонны. Скорость проходки ствола возросла более чем на порядок, а глубина скважин - до 3-4 км.

С увеличением глубины возникла другая проблема - большие затраты энергии на преодоление сил трения бурильной колонны о стенки ствола скважины. Необходимо было перенести привод долота как можно ближе к забою.

В 1922 г. нашим соотечественником инженером М.А. Капелюшнико-вым был изобретен новый метод бурения - турбинный, особенность которого в том, что долото вращает глубинный гидравлический двигатель (турбобур) - многоступенчатая гидравлическая турбина, рабочим телом для которой является циркулирующий промывочный агент.

К настоящему времени в практике бурения используются и другие погружные двигатели: электробур, представляющий собой специальный электродвигатель, к которому при помощи кабеля подводят электрический ток; вибробур, движение которого осуществляется посредством вибрации; винтобур, представляющий собой винтовой двигатель (винтовой насос «наоборот»).

Несмотря на большое разнообразие погружных двигателей, основной объем бурения нефтяных и газовых скважин осуществляют роторным способом.

Схематично современный способ проводки (бурения) ствола скважины можно представить следующим образом (рис. 2.1). Породоразрушающее устройство - долото, оснащенное режущими лезвиями или зубьями, вращается в горизонтальной плоскости либо ротором при помощи колонны труб (бурильной колонны), либо глубинным двигателем (турбобуром, электробуром, винтовым двигателем), режущими элементами внедряется в забой под действием осевой нагрузки, создаваемой частью бурильной колонны, скалхвает частицы породы за счет вращательного движения и тем самым обеспечивает углубление забоя и ствола скважины. Промывочный агент (воздух, вода, аэрированная жидкость, пена, буровой раствор, нефть, эмульсия и т.д.) буровым насосом подается под избыточным давлением из емкостей циркуляционной системы через буровой шланг высокого давления, вертлюг с вращающимся стволом, ведущую рабочую трубу (квадратную штангу), вращаемую ротором, бурильную колонну и долото к забою, подхватывает осколки разрушенной долотом горной породы и выносит их по кольцевому каналу между бурильной колонной и стенкой ствола скважины на поверхность. Попадая в поверхностную циркуляционную систему, промывочный агент поступает на вибрирующую сетку вибросита, где из него выделяются осколки выбуренной породы и выбрасываются в отвал, а

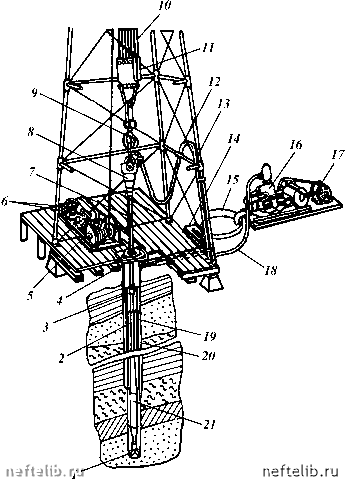

Рис. 2.1. Схема бурения скважины:

1 - долото; 2 - бурильные трубы; 3 - переводник; 4 - ротор; 5 - лебедка; 6 - двигатели привода лебедки и ротора; 7 - ведущая труба; 8 - вертлюг; 9 - крюк; 10 - талевой канат; 11 - талевой блок; 12 - буровой шанг; 13 - вышка; 14 - желоба; 15 - емкость циркуляционной системы; 16 - буровой насос; 17 - двигатель насоса; 18 - нагнетательный трубопровод; 19 - обсадная колонна; 20 - тампонажный цемент; 21 - забойный двигатель

просеянный промывочный агент либо поступает сразу в емкости и оттуда снова подается буровым насосом в скважину, либо при необходимости дополнительно очищается от мелких частиц выбуренной породы системой гидроциклонов (пескоотделитель для более грубой очистки, илоотделитель для более тонкой очистки) и от газа дегазатором, после чего поступает в приемную емкость буровых насосов.

Если требуется улучшить технологические свойства промывочного агента, изменить его параметры или даже заменить его агентом другого типа, то используют блок приготовления и химической обработки с системой гидравлических и механических смесителей и дозаторов, механических и гидравлических перемешивателей циркуляционной системы.
