№ п/п

Фактор

(метеорологический параметр)

Максимальные условия бурения

Предельные случаи сочетания

Предельные условия плавания (выживания)

Совместная нагрузка от факторов 1 - 6 и рабочих нагрузок

Совместная нагрузка от факторов 1, 3, 4, 6

Скорость ветра, м/с

51,8

51,8

51,8

Постоянный крен, градус

Бортовая качка (полуамплитуда),

10/10

5/10

10/10

30/10

градус

Килевая качка (полуамплитуда),

4/10

2/12

14/10

3/10

градус

Вертикальная качка, м

3,6/8

3,6/8

6,6/8

Нагрузка (груз) на крюке, кН

33,8

22,5

Нагрузка от собственного веса

подсвечника, кН

Примечания: 1. Для всех виов качки в знаменателе указаны периоды в секундах.

2. Центр бортовой качки (ниже основания буровой вышки) равен 13,2 м.

тановка для очистки сточных вод, две емкости для питьевой и две для бытовой воды. В твиндеке № 1 (10055 мм над килевой линией) 23 размещены кладовые для сухой провизии, вещевые кладовые, туалеты, баня, каюты для экипажа. В носовом отделении под главной палубой расположен форпик с цепными ящиками. В носовой части, в районе главной палубы 18, расположены: камбуз, прачечная, туалеты, помещения для хранения белья, столовые, каюты, палуба полубака 13 с якорной лебедкой и люком над помещением подруливающих устройств. В палубной надстройке размещены: служебные помещения, лазарет, каюты и туалеты, шлюпочная палуба 11 с двумя спасательными шлюпками 4, каютами с туалетами. В носовом отделении имеются также палуба ходового мостика 14 с рулевой и штурманской рубкой 5, радиорубкой, помещением для системы автоматического позиционирования и помещением для кондиционирования воздуха, верхняя палуба 12 с мачтой. Под твиндеком № 2 (6000 мм над килевой линией) 27 размещен трюм для хранения бурильных труб и установлены восемь емкостей для топлива, два креновых и два дифферентных танка и один балластный.

На высоте 3600 мм над килевой линией расположены кладовая с люком в твиндеке. У правого и левого бортов имеются цистерны для хранения сточных вод по 20 м3 каждая. На твиндеке размещены два трюма для складирования обсадных труб. Погрузочно-разгрузочные операции с трубами осуществляют краном через длинные люки на главной палубе. На этой же палубе установлены стеллажи для обсадных труб и секций водоотделяющей колонны. У правого борта находится кран 3 грузоподъемностью 40 т для погрузочно-разгрузочных операций.

2. В средней части судна расположены палуба обработки бурового раствора 15, буровая шахта 26 для пропуска бурового инструмента, подводного противовыбросового оборудования и других механизмов для производства буровых работ, а также колодец для водолазного колокола. Слева и справа от буровой шахты на палубе танков установлены бункеры 6 для цемента барита и бентонита.

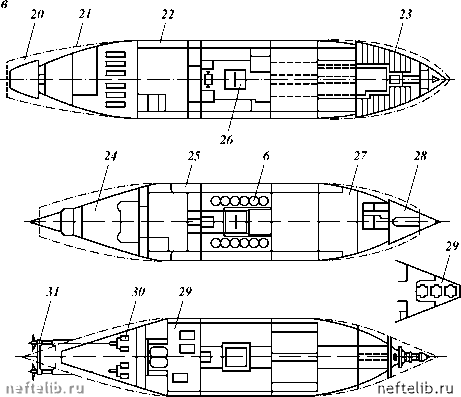

Рис. 25.10. Буровое судно «Валентин Шашин»:

а - ви сбоку; 6 - планы главной палубы, буровой площадки, палубы бурового раствора, верхней палубы, палубы шлюпок, вертолетной площадки, полуюта, капитанского мостика, палубы обработки бурового раствора, палубы мостика, палубы полубака и др., в - планы ах-герника, палубы бортовых цистерн, твиндеков и пр.

Перед буровой шахтой, со стороны носовой части, смонтированы узлы гидравлической системы натяжного устройства. В этой части имеется также танк для пресной буровой балластной воды. На твиндеке № 2 (6800 мм над килевой линией) 25 за водолазным колодцем расположены лаборатория бурового раствора, кладовые для рекуператоров и компрессорная.

Твиндек № 1 (9300 мм над килевой линией) служит для хранения пре-венторного оборудования с поворотными платформами под буровой шахтой. По левому и правому бортам находятся мастерская превенторного оборудования, склады, компрессорное отделение, склад баллонов сжатого воздуха, декомпрессорные камеры, лаборатория и аппаратная подводного телевидения.

По левому борту размещены три цистерны циркуляционной системы бурового раствора, на которых установлены вибросита, дегазаторы, песко-отделители и другое оборудование для приготовления бурового раствора и его очистки.

На верхней палубе расположены вентиляторы и кабина бурового мастера. На буровой площадке 10 размещена оснащенная буровая вышка 1, портал 2, ротор, лебедка и другое оборудование. На палубе бортовых цис-
