15.4. ВЫБОР СТАЛЬНЫХ КАНАТОВ ДЛЯ ТАЛЕВЫХ СИСТЕМ

КОНСТРУКЦИИ КАНАТОВ

В талевых системах буровых установок применяют стальные канаты только круглого сечения. Срок службы канатов в одних условиях исчисляется всего несколькими днями, а в других - неделями или месяцами, поэтому вопросы выбора и расчета канатов для обеспечения необходимой их долговечности при различных условиях имеют первостепенное значение.

В буровых установках можно применять весьма ограниченное число типов только кругл1х шестипрядных канатов тросовой конструкции, т.е. двойной свивки с сердечником. Однако такие канаты изготовляют самых различных конструкций, поэтому выбор их также довольно сложен. Эти канаты по конструкции разделяют на три группы: одинарной, двойной и тройной свивки. Канат одинарной свивки является элементом каната двойной свивки и в этом случае называется прядью, а канат двойной свивки является элементом каната тройной свивки и называется стренгой. Тросовой конструкцией называется канат, состоящий из одного слоя прядей; эти канаты преимущественно и применяют в талевых системах.

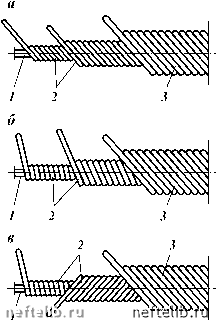

Рис. 15.4. Многослойные нряди стального каната:

1 - сердечник; 2 - внутренние слои пряди; 3 - внешний слой

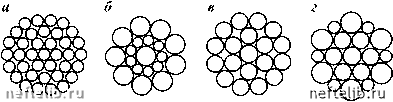

Рпс. 15.5. Конструкцпп прядей канатов

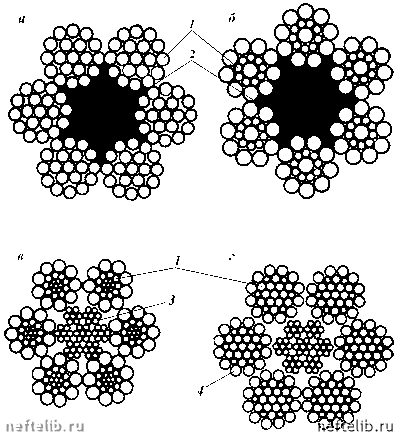

Рис. 15.6. Конструкции талевых канатов

В прядях группа проволок располагается по спирали вокруг сердечника в несколько концентрических слоев. Пряди каната изготовляют трех типов: с односторонним направлением, одинаковым углом свивки и линейным касанием проволок в слоях - тип ЛК (рис. 15.4, а); с одинаковым шагом свивки во всех слоях (рис. 15.4, б); комбинированные с разным направлением свивки по слоям (рис. 15.4, е). Во втором и третьем случаях проволоки в слоях перекрещиваются и происходит их точечное касание (тип ТК).

Пряди изготавливают из разного числа (1 + 6 + 12 + 18 = 37) проволок одной толщины 5, в слоях, свитых вокруг одной центральной проволоки сердечника - тип ТК (рис. 15.5, а); с одинаковым числом (1 + 9 + 9 = = 19) проволок разной толщины 51 и 52 в каждом слое - тип ЛК (рис. 15.5, б); с промежуточным слоем для лучшего заполнения сечения, состоящим из проволок двух толщин 1 + (6 + 6) + 12 = 25 (рис. 15.5, е); с внешним слоем из проволок различной толщины 1 + (6 + 6) + 12 = 25 (рис. 15.5, г).

В стальных канатах двойной свивки группа прядей располагается по спирали вокруг органического или металлического сердечника. Для тяжело нагруженных талевых систем лучше выбирать канаты с металлическим



сердечником, состоящим из семи прядей по семь проволок в каждой. Талевые канаты этого типа обеспечивают необходимую гибкость и имеют высокую поперечную жесткость.

Для талевых систем, предназначенных для бурения неглубоких скважин с небольшим числом СПО, следует выбирать канаты более простых конструкций, простой свивки с органическим сердечником. Для талевых систем для бурения глубоких скважин с большим числом СПО нужно выбирать канаты с высокой разрывной прочностью, хорошей гибкостью и сопротивлением истиранию внешних проволок, хорошо сохраняющих форму поперечного сечения, благодаря чему обрывы проволок в этих канатах менее вероятны. Этим условиям отвечают канаты с металлическим сердечником, у которых наружный слой прядей свит из проволок большой толщины, а внутренние слои - из тонких проволок.

На рис. 15.6 показаны канаты, применяемые в талевых системах: с простой конструкцией прядей 1, с точечным касанием проволок и органическим сердечником 2 (тип ТК-О 6х1 + 18 = 114, рис. 15.6, а); с линейным касанием проволок в прядях 1 и органическим сердечником 2 (тип ЛК-О 6х1 + 9 + 9 = 114, рис. 15.6, б); то же, но с металлическим сердечником 3 (тип 7х7 = 49) и свивкой прядей 1 из проволок различной толщины (тип ЛК 6х26 = 156 + 1 м.с., рис. 15.6, е); с прядями 1 из проволок разной толщины в промежуточном слое (тип ЛК-РО 6х1 + 6 + (6 + 6) + 12 = = 186, рис. 15.6, г) с металлическим сердечником 4, более жестких конструкций и большей прочности применяют для спуска тяжелхх обсадных колонн, когда требуется высокая прочность каната, а гибкость и износ не играют большой роли.

В табл. 15.1 приведены данные стальных канатов, применяемых в талевых системах.

Таблица 15.1

Характерпстпкп талевых стальных канатов

Диаметр каната, мм

Площадь сечения, мм2

Удельная масса, кг/м

Разрывное усилие каната в целом, кН, при временном сопротивлении проволоки

Толщина проволок внешнего слоя, мм

18,0 МПа

20,0 МПа

Канаты типа ЛК-О 6х1 + 9 + 9 = 114; 6х1 + 6 + 9 = 96;

ЛК-РО 6х1 + 6 +

6 + 6 + 12 = 186

22,0

25,0

2,66

460*

28,0

3,38

576*

32,0

4,15

719*

35,0

5,05

863*

38,0

5,98

1029*

1100

41,3

1120

1200

44,5

1200

1350

Канаты типа ЛК-М 6х1 + 9 + 9

= 114 и 6х1 + 6 + 9 + 9 = 150

22,0

2,04

330)

360**

25,5

2,83

470**

28,5

3,40

600**

32,0

4,05

710**

35,0

5,05

38,0

6,25

1010

1030

41,3

1150

1180

44,5

1350

1380

* ** Для каната по ГОСТ 16853-71 с металлическим сердечником.

** Данные, рекомендуемые ведущими зарубежными фирмами для тяжело нагруженных талевых систем.
