Техническая характеристика плашечных превенторов

Показатель

Типоразмер превентора

ППР-180х21(35)

ППГ-230х35

ППГ-230х70

ППГ-280х70

ППГ-350х35

ППГ-180х70К3

ППГ2-180х70К3

Условный диаметр прохода, мм

Рабочее давление, МПа:

21 (35)

пробное

42 (70)

в системе гироуправления

10,0

10,5

14,0

Тип управления

Ручной

Гидравлический

Диаметр условных труб, уплотняе-

42-140

73- 168

60-194

73-273

33- 127

мый плашками, мм

Нагрузка на плашки, кН (тс):

от массы колонны труб

560 (56)

1100 (110)

2700 (270)

2500 (250)

1600 (160)

выталкивающая Габаритные размеры (длина, шири-

160 (16) 1800х540х540

450 (45) 2085х670х

800 (80) 2630х790х

1100 (110)

310х660х950

560 (56) 2900х1250х

на, высота), мм

х310

х405

х450

Масса, кг

1315

1660

5900

2700

Изготовитель

ПО «Баррикады»

ОАО «ВЗБТ»

Пермский

Воронежский

механический

машзавод им.

«ВЗБТ»

завод

Ленина

Таб лица 21.10

Техническая характеристика плашечных превенторов, изготовляемых НПП «Сиббурмаш»

Показатель

Типоразмер превентора

ПМТ-125х21

ПМТК-125х21

ПМТ-156х21

ПМТК-156х21

ПМТР-156х35

ПМТ2-156х21

Условный диаметр прохода, мм

Рабочее давление, МПа

Диаметр уплотняемых труб, мм

0; 33; 42; 48; 60; 73; 89

0; 33; 42; 48; 60; 73; 89; 102; 114

Диаметр присоединительного флан-

180х21

180х35

180х21

ца, мм

Габаритные размеры, мм:

длина

1040

1185

1240

1185

ширина

высота

Масса, кг

Примечание. Для указанных типоразмеров диаметр уплотняемого геофизического кабеля - 0, 6, 9, 11, 16 мм; привод плашек -

ручной; центратор трубы - сменный.

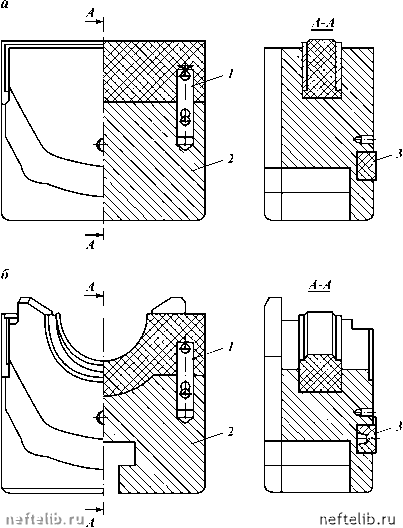

Рис. 21.15. Плашки превенторов ОАО «ВЗБТ»:

а - глухая; 6 - трубная; 1, 3 - уплотнения плашки; 2

корпус плашки

Плашечные превенторы поставляют в комплекте противовыбросового оборудования или россыпью.

Технические характеристики плашечных превенторов даны в табл. 21.9 - 21.11.

Основные показатели надежности плашечного превентора обеспечивают периодическую проверку его на функционирование путем закрытия на трубе, опрессовкой буровым раствором или водой и открытия, а также возможностью расхаживания бурильной колонны на длине трубы под избыточным давлением. Показатели надежности плашечных превенторов установлены ГОСТ 27743-88.
